Mô tả

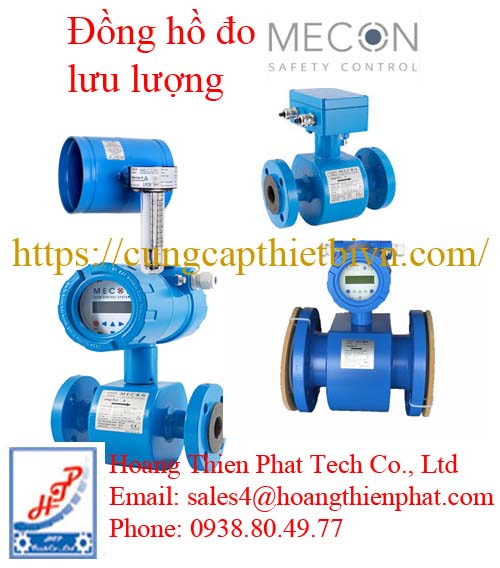

Đồng hồ lưu lượng Mecon

Đồng hồ lưu lượng Mecon (Mecon Flow Meter) là thiết bị dùng để đo tốc độ và thể tích dòng chảy của chất lỏng, khí hoặc hơi. Nổi bật nhất của Mecon là dòng đồng hồ lưu lượng điện từ (magnetic-inductive flow meter – MID), cho phép đo chính xác các chất lỏng dẫn điện như nước sạch, nước thải, bùn, dung dịch hóa chất.

Ưu điểm nổi bật:

• Độ chính xác cao, sai số thấp.

• Hoạt động ổn định ngay cả trong môi trường khắc nghiệt.

• Thiết kế chắc chắn, bền bỉ, tuổi thọ lâu dài.

• Đa dạng kích thước (DN15 – DN2000).

• Nhiều tùy chọn lớp lót và điện cực để phù hợp với môi trường đo khác nhau.

• Tín hiệu đầu ra đa dạng: 4–20 mA, xung, HART, Modbus.

• Bảo trì dễ dàng, chi phí vận hành thấp.

Các dòng đồng hồ lưu lượng Mecon phổ biến

1. Đồng hồ lưu lượng điện từ (Electromagnetic Flow Meters – mag-flux series)

• mag-flux A – cảm biến đo lưu lượng điện từ, thiết kế robust, dùng cho nước, nước thải, bùn.

• mag-flux F4 – cảm biến compact với transmitter tích hợp.

• mag-flux F5 – thế hệ mới, hiệu suất cao, nhiều giao thức truyền thông.

• mag-flux HTL – dành cho ứng dụng nhiệt độ cao.

2. Đồng hồ lưu lượng cơ khí

• RE 250 – đồng hồ lưu lượng cơ khí, dùng trong hệ thống HVAC, cấp thoát nước.

• Turbo-Lux 2 & 3 – đồng hồ cánh quạt đo lưu lượng nước.

• FVA Trogflux – đồng hồ cơ khí cho ứng dụng đơn giản.

3. Đồng hồ lưu lượng đặc biệt

• Tubux M30 – đo lưu lượng trong ống nhỏ, ứng dụng trong công nghiệp và phòng thí nghiệm.

Cấu tạo đồng hồ lưu lượng Mecon

1. Thân đồng hồ (Flow Tube / Housing)

• Được chế tạo bằng thép carbon, thép không gỉ hoặc thép hàn kín, có khả năng chịu áp lực cao.

• Bên trong được lót (lining) bằng các vật liệu chống ăn mòn như:

  • PTFE: dùng cho hóa chất mạnh, axit, kiềm.

  • Cao su cứng (Hard Rubber): dùng cho nước thải, bùn, bột giấy.

  • Cao su mềm / Polyurethane: dùng cho ứng dụng nước sạch, nước công nghiệp.

2. Điện cực (Electrodes)

• Gắn trong thành ống, tiếp xúc trực tiếp với chất lỏng.

• Vật liệu phổ biến: Thép không gỉ, Hastelloy C, Titan, Tantalum – tùy môi trường đo.

• Điện cực phát hiện tín hiệu điện áp cảm ứng khi lưu chất chảy qua từ trường.

3. Cuộn dây từ (Magnetic Coils)

• Bao quanh thân đồng hồ, tạo ra từ trường đều bên trong ống.

• Khi chất lỏng dẫn điện đi qua, sẽ sinh ra điện áp cảm ứng tỷ lệ thuận với tốc độ dòng chảy.

4. Lớp lót cách điện (Lining)

• Giúp cách ly chất lỏng với thân kim loại và đảm bảo dòng điện cảm ứng chỉ được đo qua điện cực.

5. Bộ chuyển đổi tín hiệu (Transmitter / Converter)

• Có thể tích hợp ngay trên thân (compact type) hoặc gắn rời (remote type).

• Nhiệm vụ:

  • Khuếch đại tín hiệu điện áp từ điện cực.

  • Chuyển thành tín hiệu chuẩn (4–20 mA, xung, HART, Modbus…).

  • Hiển thị lưu lượng tức thời, lưu lượng tổng.

  • Lưu trữ dữ liệu, cảnh báo (ví dụ: ống rỗng, không có dòng chảy).

6. Màn hình hiển thị (Display Unit)

• Thường là LCD backlight, hiển thị thông số:

  • Lưu lượng tức thời (m³/h, l/s).

  • Tổng lưu lượng (m³, lít).

  • Cảnh báo lỗi, trạng thái vận hành.

7. Hệ thống kết nối

• Kiểu mặt bích (DIN, ANSI, JIS), ren (threaded) hoặc clamp.

• Chọn tùy theo kích thước đường ống và tiêu chuẩn công nghiệp.

Nguyên lý hoạt động (tóm tắt)

• Khi chất lỏng dẫn điện đi qua ống có từ trường, sẽ sinh ra điện áp cảm ứng.

• Điện áp này được thu nhận bởi điện cực và truyền tới bộ chuyển đổi tín hiệu.

• Bộ chuyển đổi xử lý tín hiệu và hiển thị kết quả lưu lượng trên màn hình hoặc gửi tín hiệu về hệ thống SCADA/PLC.

Các model tiêu biểu :

MAG57-1FA20-3BB1

MAG5714-SFA10-3PAR

MAG5702-1LA20-2BB1/B06

MAG5702-1HA20-1BB/B06

MAG57

MAG5704-1FA20-3BB1
