Mô tả

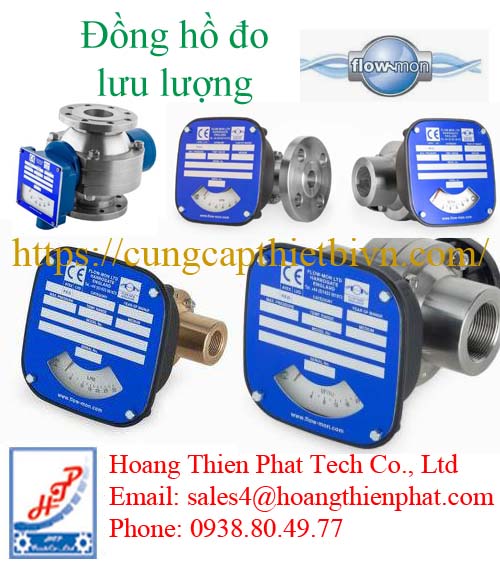

Đồng hồ đo lưu lượng FLOW-MON – Giám sát lưu lượng nước, dầu và chất làm mát

Đồng hồ đo lưu lượng FLOW-MON được sử dụng để theo dõi dòng lưu chất trên đường ống, giúp nhân viên vận hành kiểm tra lưu lượng tại chỗ và phát hiện sự thay đổi trong quá trình cấp nước, dầu hoặc chất làm mát. Với các cấu hình tích hợp công tắc hay đầu ra điện, thiết bị còn hỗ trợ truyền thông tin về hệ thống điều khiển.

Trong hệ thống làm mát hoặc bôi trơn, lưu lượng thiếu có thể ảnh hưởng trực tiếp đến thiết bị sử dụng ở phía sau. Bố trí đồng hồ đo lưu lượng FLOW-MON tại nhánh cấp phù hợp giúp bộ phận kỹ thuật kiểm tra dòng chảy, đối chiếu với yêu cầu vận hành và xác định thời điểm cần kiểm tra bơm, bộ lọc hoặc van.

Từ dòng chảy thực tế đến giá trị hiển thị trên mặt đồng hồ

Đối với các dòng chỉ thị cơ khí sử dụng tấm van chịu tải lò xo, lưu chất đi qua làm dịch chuyển cơ cấu đo bên trong. Chuyển động này được truyền đến kim chỉ thị, thể hiện giá trị trên thang chia đã hiệu chuẩn. Khi lưu lượng tăng hoặc giảm, vị trí kim thay đổi tương ứng.

Nhờ khả năng đọc trực tiếp, đồng hồ đo lưu lượng FLOW-MON phù hợp với những vị trí cần kiểm tra thường xuyên trong ca vận hành. Người sử dụng có thể quan sát giá trị tại đường ống và so sánh với lưu lượng làm việc yêu cầu của máy.

Tuy nhiên, thang đo phải phù hợp với môi chất và điều kiện sử dụng. Một đồng hồ được hiệu chuẩn cho nước không nên mặc định sử dụng để đo dầu với cùng độ chính xác. Độ nhớt, khối lượng riêng và nhiệt độ lưu chất là những yếu tố cần được xác nhận khi chọn thiết bị.

Các dòng đồng hồ đo lưu lượng FLOW-MON theo nhu cầu sử dụng

Small Series cho cụm máy và đường ống phụ trợ

Đồng hồ đo lưu lượng FLOW-MON Small Series là nhóm thiết bị chỉ thị có kích thước nhỏ trong danh mục của hãng. Dòng sản phẩm này là lựa chọn cần xem xét khi vị trí lắp đặt hạn chế hoặc đường ống nằm trong cụm máy.

Khi lựa chọn Small Series, cần kiểm tra dải đo và kích thước kết nối theo từng cấu hình. Kích thước thân đồng hồ phù hợp với không gian lắp chưa đủ để bảo đảm thiết bị đáp ứng lưu lượng vận hành.

Medium Series cho yêu cầu quan sát và điều khiển

Đồng hồ đo lưu lượng FLOW-MON Medium Series có các tùy chọn phục vụ hiển thị tại chỗ và giám sát bằng tín hiệu điện. Tùy phiên bản, thiết bị có thể được trang bị tiếp điểm SPDT, DPDT, đầu ra 4–20 mA hoặc bộ hiển thị lưu lượng và tổng lượng.

Medium Series được hãng giới thiệu cho nhiều môi chất, bao gồm nước, glycol, dầu gốc khoáng và chất làm mát. Đối với hóa chất hoặc dung môi, cần đối chiếu khả năng tương thích của vật liệu thân, gioăng và các bộ phận tiếp xúc lưu chất.

Large Series cho hệ thống có lưu lượng lớn

Đồng hồ đo lưu lượng FLOW-MON Large Series phục vụ những ứng dụng cần khả năng thông qua lưu lượng lớn hơn. Khi lựa chọn cho đường ống cấp chính, bộ phận kỹ thuật cần kiểm tra đồng thời dải đo, kiểu kết nối và kích thước lắp đặt.

Tổn thất áp suất qua đồng hồ cũng cần được tính đến, đặc biệt khi hệ thống có nhiều thiết bị trên cùng tuyến ống. Việc chọn đúng cấu hình giúp theo dõi lưu lượng mà vẫn đáp ứng yêu cầu cấp lưu chất của hệ thống.

Low Flow cho các nhánh lưu lượng thấp

Ở những nhánh cấp nhỏ, đồng hồ có dải đo quá lớn có thể khiến giá trị vận hành nằm sát đầu thang và khó quan sát. Đồng hồ đo lưu lượng FLOW-MON Low Flow là nhóm sản phẩm cần xem xét cho yêu cầu đo lưu lượng thấp.

Để xác định thiết bị phù hợp, nên cung cấp lưu lượng tối thiểu, lưu lượng bình thường và lưu lượng lớn nhất. Những giá trị này giúp lựa chọn thang đo sát với điều kiện làm việc thực tế.

Chọn mã đồng hồ đo lưu lượng FLOW-MON theo ứng dụng

Chọn mã đồng hồ đo lưu lượng FLOW-MON theo ứng dụng thực tế cần bắt đầu từ môi chất, lưu lượng và chức năng giám sát. Sau đó mới xác định vật liệu, áp suất, kết nối và đầu ra.

Các ký hiệu FML, FMM, FMC và tùy chọn đầu ra được quy định trong bảng chọn mã của hãng.

Đồng hồ đo lưu lượng FLOW-MON trong hệ thống nước làm mát

Trong đường nước làm mát máy, áp suất hiện diện trên đường ống chưa đủ để khẳng định lượng nước đi qua đạt yêu cầu. Bộ lọc bẩn, van mở chưa đủ hoặc đường ống bị cản trở đều có thể làm giảm lưu lượng đến thiết bị.

Đồng hồ đo lưu lượng FLOW-MON giúp người vận hành theo dõi giá trị tại nhánh cấp và so sánh giữa các thời điểm. Khi lưu lượng giảm bất thường, bộ phận bảo trì có thêm dữ liệu để kiểm tra hệ thống.

Với dây chuyền có nhiều nhánh làm mát, việc theo dõi từng nhánh giúp xác định vị trí thiếu lưu lượng cụ thể. Giá trị đo cần được đánh giá cùng trạng thái bơm, vị trí van và điều kiện vận hành của máy.

Đồng hồ đo lưu lượng FLOW-MON dùng cho dầu bôi trơn

Đối với hệ thống dầu bôi trơn, yêu cầu quan trọng là dầu được cấp đến đúng vị trí với lưu lượng phù hợp. Đồng hồ đo lưu lượng FLOW-MON dùng cho dầu hỗ trợ kiểm tra dòng cấp tại đường ống và theo dõi sự thay đổi trong quá trình máy hoạt động.

Khác với nước, độ nhớt của dầu thay đổi đáng kể theo nhiệt độ. Vì vậy, khi chọn đồng hồ cần cung cấp loại dầu, độ nhớt và nhiệt độ vận hành. Nếu chỉ chọn theo kích thước ren của thiết bị cũ, đồng hồ thay thế có thể chưa phù hợp về thang đo hoặc điều kiện hiệu chuẩn.

Vật liệu gioăng và giới hạn áp suất cũng cần được đối chiếu với hệ thống. Đây là những thông tin ảnh hưởng đến khả năng làm việc của thiết bị trong thời gian dài.

Bổ sung cảnh báo khi lưu lượng giảm

Một số ứng dụng cần phát hiện thiếu lưu lượng ngay cả khi không có người quan sát tại chỗ. Khi đó, đồng hồ đo lưu lượng FLOW-MON tích hợp công tắc có thể cung cấp tín hiệu chuyển trạng thái tại ngưỡng cài đặt.

Tiếp điểm được kết nối với mạch điều khiển để phát cảnh báo hoặc thực hiện liên động theo thiết kế. Với cấu hình có đầu ra analog phù hợp, tín hiệu lưu lượng có thể được đưa về hệ thống giám sát để theo dõi giá trị vận hành.

Cần xác nhận rõ chức năng yêu cầu trước khi đặt hàng. Đồng hồ chỉ thị cơ khí, đồng hồ có tiếp điểm và đồng hồ có đầu ra analog là những cấu hình cần được phân biệt, dù hình thức bên ngoài có thể tương tự.
