Đồng hồ đo áp suất TIVAL
Mô tả

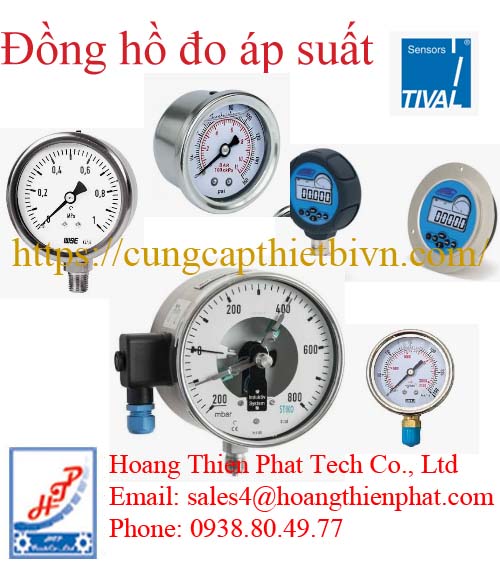

Đồng hồ đo áp suất TIVAL
Đồng hồ đo áp suất TIVAL là thiết bị đo và hiển thị áp suất của chất lỏng hoặc khí trong hệ thống công nghiệp. Sản phẩm được thiết kế với độ chính xác cao, kết cấu chắc chắn và khả năng làm việc ổn định trong môi trường khắc nghiệt. TIVAL cung cấp cả đồng hồ áp suất cơ (Bourdon Tube Pressure Gauge) và đồng hồ áp suất điện tử (Digital Pressure Gauge) đáp ứng đa dạng nhu cầu giám sát và điều khiển.
Hoàng Thiên Phát phân phối chính hãng Đồng hồ đo áp suất TIVAL, cảm biến TIVAL, công tắc TIVAL tại Việt Nam
Các dòng đồng hồ đo áp suất TIVAL
Đồng hồ áp suất cơ
Đây là dòng đồng hồ sử dụng ống Bourdon để chuyển đổi áp suất thành chuyển động của kim chỉ thị.
Đặc điểm
Không cần nguồn điện.
Hiển thị bằng kim cơ.
Mặt đồng hồ từ 40 mm đến 160 mm.
Vỏ thép sơn hoặc inox 304/316.
Độ chính xác từ Class 1.0 đến Class 2.5.
Chịu rung và va đập tốt.
Dải đo
Chân không: -1…0 bar
Áp suất thấp: 0…1 bar
Trung bình: 0…25 bar
Cao áp: 0…600 bar hoặc cao hơn tùy model.
Đồng hồ áp suất điện tử
Đồng hồ tích hợp cảm biến áp suất và màn hình LCD hoặc LED hiển thị giá trị đo.
Đặc điểm
Màn hình hiển thị số rõ nét.
Độ chính xác cao (±0.25% FS hoặc tốt hơn).
Có thể xuất tín hiệu 4–20 mA, 0–10 V hoặc PNP/NPN.
Một số phiên bản hỗ trợ IO-Link.
Dễ dàng cài đặt ngưỡng cảnh báo.
Đồng hồ áp suất màng (Diaphragm Pressure Gauge)
Được thiết kế để đo:
Chất lỏng có độ nhớt cao.
Hóa chất ăn mòn.
Chất lỏng chứa hạt rắn.
Ngành thực phẩm và dược phẩm.
Thông số kỹ thuật Đồng hồ đo áp suất TIVAL
| Thông số | Giá trị điển hình |
|---|---|
| Dải đo | -1…0 đến 0…1000 bar |
| Độ chính xác | Class 1.0 / 1.6 / ±0.25% FS (điện tử) |
| Đường kính mặt | 40, 50, 63, 100, 160 mm |
| Kết nối ren | G1/4, G1/2, NPT 1/4, NPT 1/2, M20×1.5 |
| Vật liệu | Inox 304, Inox 316L |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường | -20 đến +80°C (tùy model) |
| Chất đo | Khí, nước, dầu, hóa chất tương thích |
Màn hình hiển thị: Tích hợp màn hình LED hiển thị 3 chữ số với chiều cao ký tự lên đến 14 mm, đảm bảo hiển thị rõ ràng ngay cả trong môi trường thiếu sáng của nhà máy.
Công nghệ cảm biến: Sử dụng gốm khô (Dry ceramic sensor cell AL2O3) có độ bền cơ học cao, chống chịu tốt với tình trạng sốc áp suất hoặc quá áp đột ngột.
Dải đo linh hoạt: Cung cấp dải đo cực kỳ rộng, trải dài từ áp suất rất nhỏ 0…25 mbar lên tới mức áp suất cao lên đến 0…250 bar (hỗ trợ cả dải đo áp suất tuyệt đối hoặc áp suất âm/chân không theo yêu cầu).
Tín hiệu ngõ ra (Output):
Ngõ ra tiếp điểm: Tích hợp từ 1 đến 2 ngõ ra transistor DC PNP (tối đa 200 mA). Giá trị điểm kích hoạt (switching point) có thể lập trình, cài đặt dễ dàng thông qua các nút bấm ngay mặt trước của đồng hồ.
Ngõ ra analog (Tùy chọn): Có thể cấu hình xuất tín hiệu dòng 4…20 mA (2 dây/3 dây), 0…20 mA (3 dây) hoặc tín hiệu điện áp 0…10 V DC để đưa về hệ thống PLC/Scada trung tâm.
Độ chính xác cao: Sai số toàn dải cực thấp, đạt mức ≤ ± 0.5% FS ở điều kiện nhiệt độ phòng.
Tiêu chuẩn bảo vệ: Vỏ làm từ vật liệu inox 304 kết hợp gioăng làm kín FKM (Viton), đạt tiêu chuẩn kháng bụi nước IP67, chịu được nhiệt độ môi trường từ -25 đến +80 °C và nhiệt độ lưu chất lên tới 100 °C.
So sánh các dòng đồng hồ đo áp suất TIVAL
| Tiêu chí | Đồng hồ cơ | Đồng hồ điện tử | Đồng hồ màng |
|---|---|---|---|
| Hiển thị | Kim cơ | Màn hình LCD/LED | Kim cơ |
| Nguồn điện | Không cần | 12–36 VDC hoặc pin | Không cần |
| Độ chính xác | Cao | Rất cao | Cao |
| Tín hiệu đầu ra | Không | Có (4–20 mA, 0–10 V…) | Không |
| Chống ăn mòn | Tốt | Tốt | Rất tốt |
| Phù hợp môi trường hóa chất | Trung bình | Tốt | Tốt nhất |
| Giá thành | Thấp | Cao | Trung bình đến cao |
Lưu ý khi lựa chọn
Để chọn đúng đồng hồ đo áp suất TIVAL, cần xác định:
Dải áp suất làm việc (nên chọn thang đo khoảng 1,5–2 lần áp suất vận hành).
Loại môi chất (khí, nước, dầu, hóa chất).
Kiểu kết nối ren và kích thước mặt đồng hồ.
Yêu cầu hiển thị tại chỗ hay truyền tín hiệu về PLC/SCADA.
Điều kiện môi trường như rung động, nhiệt độ và khả năng ăn mòn.
Một số dòng sản phẩm phổ biến
Đồng hồ áp suất cơ TIVAL (Bourdon Tube Pressure Gauge)
Đồng hồ áp suất điện tử TIVAL (Digital Pressure Gauge)
Đồng hồ áp suất màng TIVAL (Diaphragm Pressure Gauge)
Đồng hồ áp suất có tiếp điểm điện (Contact Pressure Gauge)
Bộ truyền áp suất tích hợp màn hình (Pressure Transmitter with Display)
Đồng hồ đo áp suất TIVAL TIVAL TST-PM 63: Đây là model rất phổ biến với đường kính mặt đồng hồ 63 mm, vỏ bọc hoàn toàn bằng thép không gỉ. Thiết bị này thiết kế chân kết nối (ren G 1/4″B) nằm ở phía sau lưng.
Đồng hồ đo áp suất TIVAL TIVAL TST-PM 82: Phiên bản có kích thước mặt lớn hơn là 82 mm (hoặc 80 mm tùy phiên bản vỏ), giúp người vận hành dễ quan sát từ xa hơn. Khác với dòng 63, chân kết nối của dòng PM 82 nằm ở dưới đáy đồng hồ.
Đồng hồ đo áp suất TIVAL là giải pháp phù hợp cho các hệ thống cần độ tin cậy cao, khả năng hoạt động ổn định và nhiều tùy chọn cấu hình để đáp ứng các yêu cầu đo lường trong công nghiệp hiện đại.
