Đầu nối Graco- khớp nối Graco

Mô tả

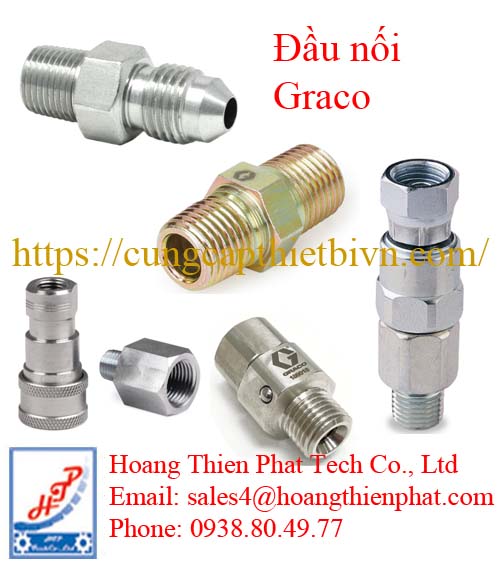

Đầu nối Graco

Đầu nối Graco  dùng để: Kết nối ống với bơm, Nối dây dẫn với súng phun. Chuyển đổi ren (NPT ↔ BSP). Kết nối hệ thống áp lực cao

Thường dùng trong: Máy phun sơn airless, Bơm mỡ tự động, Bơm hóa chất, Hệ thống bôi trơn

Đầu nối xoay (Swivel Fittings)

Đây là loại đầu nối cực kỳ quan trọng giúp thợ sơn vận hành linh hoạt hơn.

Chức năng: Cho phép súng phun hoặc dây dẫn xoay tự do mà không làm xoắn ống dẫn.

Ứng dụng: Thường lắp giữa súng phun và dây dẫn sơn áp suất cao.

Áp suất: Có thể chịu tải từ 3300 psi đến 7500 psi.

Đầu nối nhanh (Quick Disconnects)

Dùng để kết nối hoặc tháo rời các bộ phận (như súng, dây, bồn chứa) một cách nhanh chóng mà không cần dùng cờ lê.

Loại khí nén: Kết nối nguồn hơi vào máy bơm.

Loại thủy lực/chất lỏng: Kết nối đường dẫn sơn hoặc hóa chất. Thường được làm bằng thép không gỉ (Stainless Steel) để chống ăn mòn.

 Đầu nối chuyển đổi (Adapters & Nipples)

Dùng để kết nối các đoạn dây có kích thước ren khác nhau hoặc chuẩn ren khác nhau.

Kích thước phổ biến: 1/4 inch, 3/8 inch, 1/2 inch…

Chuẩn ren: Graco thường sử dụng chuẩn ren NPT (Mỹ) hoặc NPSM.

Vật liệu: Thường là thép mạ kẽm (Carbon Steel) hoặc thép không gỉ (SST) cho các vật liệu gốc nước.

Đầu nối tích hợp bộ lọc (Filter Fittings)

Một số đầu nối của Graco được tích hợp sẵn lưới lọc bên trong để ngăn chặn cặn bẩn làm tắc nghẽn béc phun (tip) ở công đoạn cuối cùng.

các model cụ thể Đầu nối Graco

239663: Đầu nối xoay 1/4 npsm (m) x 1/4 npsm (f). Áp suất tối đa 3300 psi. Thường dùng nối giữa súng phun và dây sơn.

204940: Đầu nối xoay cho súng phun cực lớn, áp suất cao 5000 psi.

223341: Đầu nối xoay góc 90 độ, giúp luồn lách trong không gian hẹp.

150287: Đầu nối thẳng 1/4 npt x 3/8 npt. Rất phổ biến để nối dây sơn chính vào máy bơm.

156971: Đầu nối 1/4 npt x 1/4 npt (Ren ngoài – Male).

157350: Đầu nối thu bậc từ 3/8 npt xuống 1/4 npt.

158499: Đầu nối 1/2 npt x 3/8 npt. Thường dùng cho các dòng máy công suất lớn như King hoặc Xtreme.

111225: Đầu nối chữ T (Tee) 1/4 npt.

100206: Đầu nối chữ thập (Cross) 1/4 npt cho hệ thống chia nhiều đường.

155665: Đầu nối liên hợp (Union) 3/8 npsm x 3/8 npt.

Đầu nối Graco 151519

Đầu nối Graco 159239

Đầu nối Graco 156849

Khớp nối Graco 155665

Khớp xoay Graco 224457

điiều áp lưu lượng Graco 238890
