Công tắc áp suất Ashcroft

Mô tả

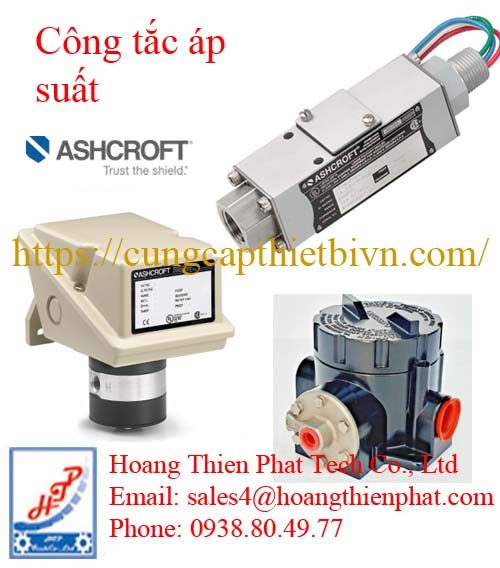

Công tắc áp suất Ashcroft

Công tắc áp suất Ashcroft là thiết bị dùng để đóng hoặc ngắt mạch điện khi áp suất đạt đến giá trị cài đặt. Thiết bị này được sản xuất bởi hãng Ashcroft Inc. – một thương hiệu nổi tiếng của Mỹ chuyên về thiết bị đo áp suất và nhiệt độ.

Nguyên lý hoạt động

Công tắc áp suất hoạt động dựa trên sự thay đổi áp lực tác động lên màng hoặc piston bên trong:

Áp suất từ hệ thống đi vào cổng áp.

Khi áp suất đạt mức setpoint (điểm cài đặt):

Lò xo và cơ cấu cơ khí sẽ kích hoạt.

Tiếp điểm điện sẽ:

Đóng (NO) hoặc

Ngắt (NC) mạch điện.

Thường dùng để bảo vệ thiết bị hoặc điều khiển tự động.

Công tắc Ashcroft được ưa chuộng nhờ vào sự “lì lợm”:

Độ chính xác: Thường đạt mức ± 1% dải đo.

Vật liệu đa dạng: Tiếp điểm (actuator) có thể làm từ Buna-N, Teflon, Viton hoặc Inox 316L, giúp chịu được nhiều loại hóa chất ăn mòn.

Điểm đặt (Set point): Có khả năng điều chỉnh linh hoạt và giữ điểm đặt rất ổn định, ít bị trôi theo thời gian.

Tiếp điểm điện: Sử dụng Micro switch chất lượng cao, chịu tải tốt.

Thông số kỹ thuật Công tắc áp suất Ashcroft

Dải áp suất: từ chân không đến ~600 bar

Sai số: ±1% FS

Tiếp điểm: SPDT / DPDT

Nguồn điện: 24VDC / 220VAC

Vật liệu: inox, đồng, thép

Chuẩn bảo vệ: IP65 – IP67

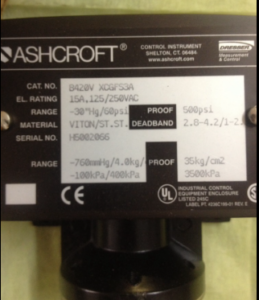

Công tắc áp suất Ashcroft B420V XCGFS3A

Ashcroft B420V XCGFS3A  thuộc dòng B-Series cao cấp với các tùy chọn (options) đặc biệt dành cho môi trường ăn mòn hoặc yêu cầu độ bền vật liệu cao.

Model cụ thể Công tắc áp suất Ashcroft

B424BZ25 100#: Dòng vỏ kín nước (NEMA 4X), màng Buna-N, kết nối 1/4 NPT, dải đo 0-100 psi.

B424SZ25 200#: Tương tự nhưng màng bằng Inox 316L (S), chịu hóa chất tốt hơn, dải 0-200 psi.

B724BZ25 150#: Dòng chống cháy nổ (NEMA 7/9), chuyên dùng cho khu vực có khí gas hoặc dễ cháy.

B424VZ25 30″Hg: Dòng chuyên dùng cho chân không (Vacuum).

B424B XFM

B724B XFM

B764B XFM

G24S25 1000#: Vỏ Inox, màng Inox, chịu áp suất cao lên đến 1000 psi.

G54S25 600#: Dòng G50 với độ nhạy cao hơn, dải đo tầm trung.

LP-S-N4-K-25-100#: Dòng L-Series tiêu chuẩn, vỏ nhựa hoặc nhôm, dải 100 psi.

LT-S-N4-K-25-60#: Biến thể dùng cho các ứng dụng cơ bản, áp suất thấp.

D424SS25 30#: Công tắc chênh áp vỏ kín nước, màng Inox, dải chênh áp 0-30 psi.

D724BS25 100#: Công tắc chênh áp chống cháy nổ.
