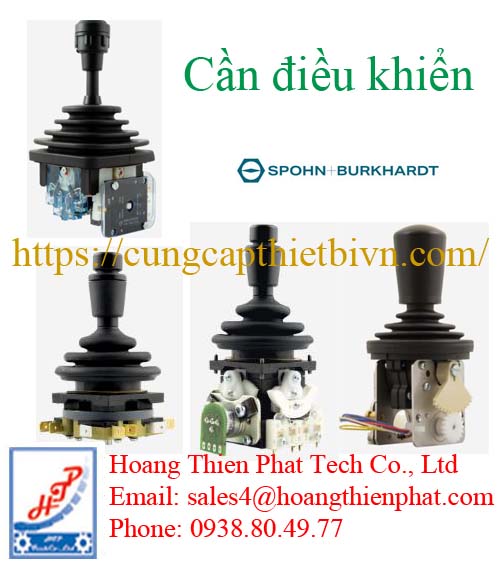

Cần điều khiển Spohn + Burkhardt – Joystick công nghiệp cho cần cẩu và máy chuyên dụng

Cần điều khiển Spohn + Burkhardt là bộ phận giao tiếp giữa người vận hành và hệ thống điều khiển máy. Sản phẩm chuyển thao tác tay thành tín hiệu để điều khiển hướng, tốc độ hoặc chức năng thiết bị. Hãng cung cấp nhiều dòng joystick cho cần cẩu, máy xây dựng, máy nông nghiệp và dây chuyền công nghiệp.

Điểm nổi bật của cần điều khiển Spohn + Burkhardt là khả năng cấu hình theo yêu cầu vận hành. Người dùng có thể lựa chọn cơ cấu thao tác, tay nắm và phương thức tạo tín hiệu. Sự kết hợp phù hợp giúp thiết bị đáp ứng đặc tính điều khiển của từng loại máy.

Cần điều khiển Spohn + Burkhardt kết hợp cơ khí và công nghệ tín hiệu

Cần điều khiển công nghiệp phải đáp ứng đồng thời yêu cầu thao tác và khả năng truyền lệnh. Cơ cấu cơ khí quyết định hướng di chuyển, lực thao tác và trạng thái khi buông tay. Bộ phận điện chuyển vị trí cần thành tín hiệu mà hệ thống máy có thể tiếp nhận.

Cần điều khiển Spohn + Burkhardt có các cấu hình dùng tiếp điểm, biến trở, bộ mã hóa hoặc cảm biến Hall. Một số dòng hỗ trợ tích hợp giao diện điện tử và hệ thống bus. Các lựa chọn được xác định theo dòng sản phẩm và cấu hình đặt hàng cụ thể.

Cơ cấu một trục, hai trục và dẫn hướng thao tác

Cần một trục phù hợp với thao tác điều khiển theo một phương chuyển động. Cần hai trục cho phép tổ chức hai phương điều khiển trên cùng bộ phận thao tác. Việc lựa chọn phụ thuộc chức năng máy và cách phối hợp các chuyển động.

Cơ cấu dẫn hướng giới hạn những hướng mà người vận hành được phép di chuyển cần. Hãng cung cấp nhiều kiểu dẫn hướng để phù hợp cách vận hành thiết bị. Với cần điều khiển Spohn + Burkhardt, cấu hình này cần được kiểm tra cùng số trục và hành trình thao tác.

Tự hồi, nấc định vị và cơ cấu ma sát

Cơ cấu tự hồi đưa cần về vị trí quy định sau khi người vận hành buông tay. Nấc định vị tạo những vị trí thao tác có thể nhận biết bằng cảm giác. Cơ cấu ma sát hỗ trợ giữ vị trí theo cấu hình thiết kế.

Những đặc tính này ảnh hưởng trực tiếp đến cách người dùng phát lệnh cho máy. Cần điều khiển Spohn + Burkhardt có nhiều lựa chọn cơ khí trong các dòng sản phẩm tương ứng. Cần xác nhận tổ hợp chức năng trước khi lựa chọn thiết bị thay thế.

Công nghệ tạo tín hiệu trên cần điều khiển Spohn + Burkhardt

Tín hiệu đầu ra quyết định cách joystick kết nối với mạch điều khiển. Cấu hình tiếp điểm phù hợp với lệnh chuyển mạch theo từng vị trí. Cấu hình cảm biến hoặc biến trở phục vụ việc nhận biết vị trí thao tác theo yêu cầu hệ thống.

Vì vậy, cần điều khiển Spohn + Burkhardt phải được chọn cùng kiến trúc điều khiển của máy. Cần đối chiếu nguồn cấp, đặc tính đầu ra và sơ đồ kết nối. Hai joystick có hình dáng giống nhau vẫn có thể khác hoàn toàn cấu hình điện.

Tiếp điểm và biến trở cho các yêu cầu điều khiển khác nhau

Với cấu hình tiếp điểm, chuyển động của cần tác động tới cơ cấu chuyển mạch. Trình tự đóng mở được xác định bởi cấu hình tiếp điểm và đĩa cam. Dòng VNS0 cho phép lựa chọn nhiều tổ hợp để đáp ứng yêu cầu khách hàng.

Với cấu hình biến trở, hệ thống nhận tín hiệu điện trở liên quan đến vị trí thao tác. Tín hiệu này được bộ điều khiển xử lý theo thiết kế của máy. Khả năng sử dụng phụ thuộc thông số biến trở và cấu hình điện của từng sản phẩm.

Cảm biến Hall 3D cho bộ điều khiển nhỏ gọn

Dòng HS0 sử dụng cảm biến Hall 3D không tiếp xúc để nhận biết vị trí cần. Công nghệ này tránh tiếp xúc điện trượt trong bộ phận cảm biến vị trí. Hãng kết hợp hệ thống Hall với cơ cấu kim loại và thiết kế nhỏ gọn.

Cần điều khiển Spohn + Burkhardt sử dụng Hall phù hợp nhiều yêu cầu tích hợp vào bảng điều khiển. Tuy nhiên, độ tương thích vẫn phải được xác nhận theo đặc tính tín hiệu cụ thể. Công nghệ Hall không đồng nghĩa mọi phiên bản đều có thể thay thế trực tiếp.

Công tắc hành trình Spohn + Burkhardt tại Việt Nam

Các model cần điều khiển Spohn + Burkhardt tiêu biểu

Danh mục hãng gồm nhiều dòng joystick với kết cấu và định hướng ứng dụng khác nhau. Một số dòng chú trọng khả năng làm việc trong môi trường công nghiệp nặng. Các dòng khác ưu tiên kích thước nhỏ gọn hoặc cảm giác điều khiển chính xác.

Nhóm joystick cho môi trường công nghiệp và thiết bị nâng

Nhóm này phù hợp các yêu cầu thao tác trên cần cẩu, trạm điều khiển và thiết bị công nghiệp. Cấu hình có thể bao gồm tiếp điểm hoặc bộ phận tạo tín hiệu vị trí. Các tùy chọn thực tế cần được xác nhận theo tài liệu của từng dòng.

Cần điều khiển Spohn + Burkhardt trong nhóm này có những lựa chọn kết cấu kim loại và cơ cấu thao tác khác nhau. Người dùng nên lựa chọn theo yêu cầu công việc và điều kiện lắp đặt. Các model tiêu biểu gồm:

Model	Đặc điểm được hãng giới thiệu	Ứng dụng tiêu biểu
VNS0	Joystick kim loại; nhiều lựa chọn tiếp điểm và giao diện tín hiệu	Cần cẩu, nhà máy thép, xi măng, cảng
NNS0	Joystick kim loại; thân cần đường kính 12 mm; nhiều cấu hình tay nắm	Thiết bị công nghiệp và trạm điều khiển
VCS0	Dòng joystick truyền thống được giới thiệu cho cần cẩu tháp	Điều khiển thiết bị nâng
NS0-SFA	Phiên bản dành cho yêu cầu môi trường khắc nghiệt	Máy công nghiệp có điều kiện vận hành đặc thù
JMS3	Kết cấu toàn kim loại; cơ cấu bánh răng đồng thau và giảm chấn quay bằng dầu	Thao tác tiếp cận và định vị chính xác

Các đặc điểm trên được hãng công bố trong danh mục joystick và trang ứng dụng.

Nhóm joystick cho máy xây dựng và máy nông nghiệp

Máy di động thường yêu cầu joystick phù hợp không gian cabin và cách bố trí bảng điều khiển. Một số dòng hỗ trợ cảm biến Hall hoặc kết nối bus theo cấu hình. Thiết kế cần được lựa chọn cùng yêu cầu thao tác của người vận hành.

Nhóm cần điều khiển Spohn + Burkhardt này gồm cả sản phẩm nhỏ gọn và dòng dành cho điều khiển nhạy. Chiều sâu lắp đặt, kiểu tay nắm và tín hiệu là những thông tin cần đối chiếu. Các model tiêu biểu gồm:

Model	Đặc điểm được hãng giới thiệu	Ứng dụng tiêu biểu
CS1	Joystick hai trục nhỏ gọn; có lựa chọn kết nối bus	Máy xây dựng, máy nông nghiệp, vận chuyển vật liệu
NS3	Hỗ trợ giao diện điện tử; nhiều lựa chọn Hall hoặc biến trở	Máy xây dựng, lâm nghiệp và máy chuyên dụng
HS0	Cảm biến Hall 3D; kích thước nhỏ gọn, chiều cao lắp đặt thấp	Máy nông nghiệp, máy xây dựng, bộ điều khiển vô tuyến
HS2	Cảm biến Hall 3D không tiếp xúc; nhiều lựa chọn tích hợp	Bảng điều khiển máy xây dựng và máy nông nghiệp
ST0	Cần điều khiển một trục nhỏ gọn	Bàn điều khiển và phương tiện chuyên dụng

Các model này xuất hiện trong danh mục joystick và ứng dụng vận chuyển vật liệu của hãng.

Cần điều khiển Spohn + Burkhardt trong vận hành thiết bị

Giá trị của joystick phụ thuộc khả năng phối hợp với cơ cấu chấp hành và bộ điều khiển máy. Người vận hành cần phát lệnh rõ ràng khi nâng, hạ hoặc điều chỉnh vị trí. Thiết bị phải có hướng thao tác và trạng thái trung tâm phù hợp thiết kế vận hành.

Cần điều khiển Spohn + Burkhardt được hãng giới thiệu cho nhiều lĩnh vực máy công nghiệp. Cách lựa chọn thay đổi theo tải công việc, không gian bố trí và điều kiện môi trường. Vì vậy, cần đánh giá ứng dụng trước khi xác định cấu hình sản phẩm.

Điều khiển cần cẩu và cơ cấu vận chuyển vật liệu

Trên cần cẩu, joystick là bộ phận phát lệnh cho các chuyển động được hệ thống máy thiết lập. Cần điều khiển phù hợp hỗ trợ người dùng phối hợp thao tác tại vị trí vận hành. Hãng giới thiệu nhiều dòng cho cần cẩu tháp và thiết bị vận chuyển vật liệu.

Khi chọn cần điều khiển Spohn + Burkhardt cho thiết bị nâng, cần xác nhận số phương điều khiển. Số nấc, cơ cấu tự hồi và tín hiệu phải khớp thiết kế máy. Chức năng trên tay nắm cũng cần được đối chiếu riêng.

Vận hành trong nhà máy đốt rác và công nghiệp nặng

Hãng giới thiệu joystick cho điều khiển cần cẩu trong nhà máy đốt rác. Các lựa chọn có thể gồm cảm biến, biến trở, bộ mã hóa và cơ cấu giảm chấn. Tổ hợp chức năng được xác định theo yêu cầu tại vị trí vận hành.

Với môi trường công nghiệp nặng, điều kiện tiếp xúc dầu hoặc bụi cần được xem xét cụ thể. Những yêu cầu chống nổ phải được xác nhận bằng cấu hình và tài liệu tương ứng. Không nên áp dụng đặc tính của một phiên bản cho toàn bộ dòng joystick.

Lựa chọn và thay thế cần điều khiển Spohn + Burkhardt

Thông tin đặt hàng cần thể hiện đầy đủ model và cấu hình của sản phẩm. Ảnh nhãn, ảnh tay nắm và sơ đồ đấu dây hỗ trợ việc đối chiếu. Khi thay thế, tài liệu máy giúp xác định thêm những yêu cầu riêng của nhà sản xuất.

Cần điều khiển Spohn + Burkhardt phải tương thích cả kích thước lắp và chức năng điều khiển. Cần kiểm tra trạng thái trung tâm, hướng tác động và tín hiệu đầu ra. Việc xác nhận đầy đủ giúp hạn chế sai lệch khi lắp vào hệ thống hiện hữu.

Kiểm tra trước khi đưa máy vào vận hành

Sau khi lắp, cần kiểm tra từng hướng thao tác theo quy trình của máy. Trạng thái tự hồi hoặc giữ vị trí phải đúng cấu hình đã lựa chọn. Các nút nhấn và chức năng bổ sung cần được kiểm tra độc lập.

Tiếp theo, đối chiếu thao tác thực tế với tín hiệu mà bộ điều khiển nhận được. Nếu có sai lệch, cần kiểm tra đấu nối và cấu hình trước khi vận hành. Kết quả chạy thử nên được ghi nhận để phục vụ bảo trì sau này.
