Mô tả

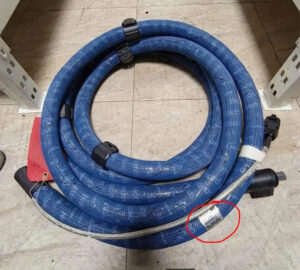

Ống dẫn keo gia nhiệt Nordson

Ống dẫn keo gia nhiệt Nordson là một trong những bộ phận quan trọng của hệ thống phun keo nóng chảy Hot Melt, đảm nhiệm nhiệm vụ vận chuyển keo từ máy nung keo đến súng phun hoặc đầu phun mà vẫn duy trì nhiệt độ ổn định. Trong các dây chuyền đóng gói, sản xuất bao bì, lắp ráp sản phẩm, chế biến thực phẩm và nhiều hệ thống tự động hóa, nhiệt độ keo phải được kiểm soát liên tục để tránh hiện tượng keo đông cứng, tăng độ nhớt hoặc làm tắc đường dẫn.

Nordson phát triển nhiều dòng hose chuyên dụng với cấu tạo nhiều lớp, hệ thống gia nhiệt tích hợp và khả năng làm việc liên tục trong môi trường công nghiệp. Các dòng phổ biến hiện nay gồm Nordson Blue Series II, PureFlow, DuraBraid cùng nhiều phiên bản có chiều dài, đường kính, điện áp và đầu kết nối khác nhau. Nordson cho biết các hose Hot Melt của hãng được thiết kế với kết cấu nhiều lớp nhằm nâng cao hiệu quả nhiệt và độ an toàn trong quá trình vận hành.

Đại lý Nordson tại Việt Nam

Ống dẫn keo gia nhiệt Nordson là gì?

Ống dẫn keo gia nhiệt Nordson là loại hose chuyên dụng được sử dụng để vận chuyển keo nóng chảy giữa các thành phần của hệ thống dispensing. Khác với ống dẫn chất lỏng thông thường, bên trong hose Nordson có hệ thống gia nhiệt và cảm biến nhiệt nhằm giữ keo ở nhiệt độ phù hợp trong toàn bộ quá trình vận chuyển.

Một hệ thống phun keo Nordson thông thường có thể gồm máy nung keo, bơm keo, bộ điều khiển nhiệt độ, ống dẫn keo gia nhiệt Nordson, súng phun keo và nozzle. Keo được nung nóng trong melter, sau đó được bơm qua hose đến applicator để tạo điểm keo hoặc đường keo lên sản phẩm.

Nếu nhiệt độ trong đường ống giảm quá thấp, độ nhớt của keo tăng lên và làm thay đổi lưu lượng. Ngược lại, nếu nhiệt độ quá cao trong thời gian dài, một số loại keo có thể bị suy giảm chất lượng hoặc hình thành cặn. Vì vậy khả năng kiểm soát nhiệt của hose có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống.

Vai trò của ống dẫn keo gia nhiệt Nordson trong hệ thống Hot Melt

Trong hệ thống phun keo nóng chảy, hose không đơn thuần đóng vai trò dẫn vật liệu. Ống dẫn keo gia nhiệt Nordson còn tạo ra một môi trường nhiệt ổn định từ đầu ra của melter đến vị trí phun.

Khi nhiệt độ được duy trì đồng đều, độ nhớt của keo ít biến động hơn. Điều này giúp súng phun tạo đường keo ổn định, hạn chế tình trạng lúc nhiều keo, lúc ít keo hoặc xuất hiện đường keo không đều.

Nordson đặc biệt nhấn mạnh yếu tố thermal uniformity trên dòng Blue Series II. Theo hãng, khả năng phân bố nhiệt đồng đều giúp duy trì nhiệt độ keo chính xác từ melter đến điểm ứng dụng.

Đối với dây chuyền vận hành ở tốc độ cao, độ ổn định này rất quan trọng vì chỉ một thay đổi nhỏ về độ nhớt cũng có thể ảnh hưởng tới lượng keo trên từng sản phẩm.

Cấu tạo của ống dẫn keo gia nhiệt Nordson

Một ống dẫn keo gia nhiệt Nordson thường được cấu tạo từ nhiều lớp vật liệu khác nhau thay vì chỉ sử dụng một lớp ống dẫn.

Phần trong cùng là đường dẫn keo, được thiết kế để chịu nhiệt và tương thích với vật liệu Hot Melt. Bao quanh đường dẫn là bộ phận gia nhiệt giúp cung cấp nhiệt trên toàn bộ chiều dài hose.

Cảm biến nhiệt được tích hợp để bộ điều khiển của hệ thống theo dõi nhiệt độ thực tế. Lớp cách nhiệt bên ngoài giúp hạn chế thất thoát nhiệt và giảm nhiệt độ bề mặt mà người vận hành có thể tiếp xúc.

Ngoài ra còn có lớp bảo vệ cơ học giúp hose chịu được tác động trong môi trường nhà máy. Nordson cho biết kết cấu nhiều lớp của hose Hot Melt giúp cải thiện cả hiệu quả nhiệt lẫn an toàn vận hành.

Cấu trúc nhiều lớp giúp tối ưu khả năng gia nhiệt và độ bền vận hành trong môi trường công nghiệp:

Lõi trong (PTFE/Teflon): Chịu nhiệt độ cao, chống bám dính keo và chịu áp suất lớn.

Hệ thống dây điện trở gia nhiệt: Quấn quanh lõi PTFE để cấp nhiệt đều, tránh hiện tượng tạo điểm quá nóng (gây cháy keo) hoặc điểm lạnh (gây đông cứng keo).

Cảm biến nhiệt độ (RTD / Thermocouple): Đo và gửi tín hiệu nhiệt độ liên tục về bộ điều khiển trung tâm.

Lớp cách nhiệt: Giảm tối đa sự thất thoát nhiệt ra môi trường, tối ưu chi phí điện năng và bảo vệ an toàn cho người vận hành.

Vỏ bọc ngoài (Braid/Corrugated): Chống gập xước, chịu lực va đập và mài mòn cơ học.

Nordson Blue Series II – Dòng ống dẫn keo gia nhiệt phổ biến

Một trong những dòng nổi bật nhất hiện nay là Blue Series II Hoses with RediFlex II Mounts.

Dòng ống dẫn keo gia nhiệt Nordson Blue Series II được phát triển cho các ứng dụng keo Hot Melt công nghiệp yêu cầu khả năng kiểm soát nhiệt ổn định và vận hành liên tục.

Nordson cho biết Blue Series II đã được cải tiến về ba yếu tố quan trọng gồm:

độ ổn định độ nhớt, hiệu quả năng lượng và độ bền.

Khả năng quản lý nhiệt tốt hơn giúp rút ngắn thời gian làm nóng hệ thống và duy trì nhiệt độ đồng đều trong quá trình sản xuất.

Theo thông tin Nordson công bố cho các giải pháp đóng gói, Blue Series II có thể hỗ trợ giảm mức tiêu thụ năng lượng tới khoảng 10% và rút ngắn thời gian warm-up tới khoảng 7%, tùy điều kiện hệ thống và ứng dụng.

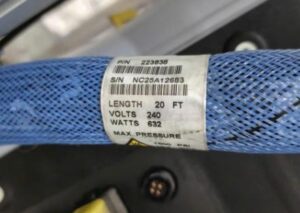

Mã 223838 – Ống dẫn keo gia nhiệt Nordson Blue Series

Một mã phụ tùng thường được gặp trong hệ thống Nordson là:

Nordson 223838 – HOSE, BLUE SERIES, 5/16 × 20 FT, 240V, AUTO HF

Đây là ống dẫn keo gia nhiệt Nordson Blue Series dành cho hệ thống phun keo tự động.

Thông số nhận diện chính gồm:

Part Number: 223838

Tên hàng: HOSE, BLUE SERIES, 5/16 × 20 FT, 240V, AUTO HF

Hãng: Nordson

Loại: Ống dẫn keo nóng có gia nhiệt / heated hot-melt adhesive hose

Series: Blue Series

Đường kính trong: 5/16 inch (khoảng 8 mm)

Chiều dài: 20 ft ≈ 6,0 m

Điện áp gia nhiệt: 240 VAC

Kiểu: Automatic

HF = Hi-Flex: loại ống mềm, độ linh hoạt cao

Công suất gia nhiệt: khoảng 632 W

Áp suất làm việc tối đa được ghi nhận: khoảng 1,500 psi / 10,3 MPa

Mã Nordson 223838 phù hợp với hệ thống yêu cầu khoảng cách giữa melter và applicator tương đối dài nhưng vẫn phải đảm bảo keo được duy trì ở nhiệt độ phù hợp trong toàn bộ đường ống.

Khi cần thay thế mã này, không nên chỉ dựa vào chiều dài của hose mà cần kiểm tra đầy đủ Part Number, voltage, connector, sensor, đường kính hose và hệ thống Nordson đang sử dụng.

PureFlow – Ống gia nhiệt hạn chế suy giảm keo

Bên cạnh Blue Series II, Nordson còn cung cấp dòng PureFlow Hoses with RediFlex II Mounting System.

Dòng PureFlow được phát triển hướng đến việc hạn chế hiện tượng adhesive degradation – keo bị suy giảm hoặc hình thành cặn trong hệ thống khi tiếp xúc với nhiệt trong thời gian dài.

Nordson mô tả PureFlow là công nghệ giúp giảm đáng kể sự suy giảm keo và giảm downtime liên quan đến vấn đề này.

Đây là lựa chọn đáng quan tâm đối với những dây chuyền sử dụng loại keo nhạy với nhiệt hoặc hệ thống phải hoạt động liên tục trong thời gian dài.

DuraBraid – Ống dẫn keo Nordson cho súng cầm tay

Nordson còn phát triển DuraBraid Hoses dành cho những ứng dụng sử dụng Hot Melt handgun.

DuraBraid tập trung vào độ bền cơ học và khả năng sử dụng linh hoạt. Hãng giới thiệu dòng này như một giải pháp hose cho súng phun keo cầm tay với mục tiêu cải thiện độ bền và hiệu suất, từ đó giảm chi phí vận hành và downtime.

Như vậy khi lựa chọn ống dẫn keo gia nhiệt Nordson, cần phân biệt rõ hệ thống phun keo tự động với hệ thống sử dụng súng cầm tay.

Vì sao nhiệt độ của keo phải được giữ ổn định?

Keo Hot Melt thay đổi độ nhớt theo nhiệt độ. Khi keo nguội đi, độ nhớt tăng và việc bơm vật liệu qua đường ống trở nên khó khăn hơn.

Nếu độ nhớt thay đổi liên tục, lượng keo đi qua nozzle cũng có thể thay đổi. Điều này gây ra những hiện tượng như đường keo không đều, thiếu keo, dư keo hoặc sai vị trí.

Ống dẫn keo gia nhiệt Nordson được thiết kế nhằm hạn chế vấn đề này bằng cách giữ nhiệt độ keo ổn định trong suốt hành trình từ melter đến applicator.

Nordson cho biết tính đồng nhất nhiệt của Blue Series II giúp duy trì độ nhớt keo tốt hơn, từ đó hỗ trợ quá trình phun keo chính xác và ổn định hơn.

Các dòng ống dẫn keo Nordson phổ biến

Danh mục Nordson có nhiều loại hose khác nhau tùy theo hệ thống và vật liệu ứng dụng. Những dòng thường được nhắc tới gồm:

Nordson Blue Series II Hoses

Đây là dòng hose Hot Melt phổ biến, được thiết kế chú trọng khả năng kiểm soát nhiệt, hiệu quả năng lượng và độ bền.

Nordson PureFlow Hoses

Dòng hose hướng đến việc giảm suy giảm keo và hạn chế hình thành cặn trong hệ thống.

Nordson DuraBraid Hoses

Dòng hose dành cho các hệ thống Hot Melt handgun, chú trọng khả năng chịu tác động và linh hoạt khi thao tác.

Ngoài những dòng trên, Nordson còn có nhiều hose chuyên dụng khác theo từng hệ thống dispensing cụ thể. Vì vậy Part Number vẫn là yếu tố quan trọng nhất khi đặt hàng thay thế.



Ứng dụng của ống dẫn keo gia nhiệt Nordson trong nhà máy

Ống dẫn keo gia nhiệt Nordson xuất hiện trong rất nhiều ngành công nghiệp có công đoạn dán, sealing hoặc bonding tự động.

Dây chuyền đóng gói carton

Trong máy đóng thùng carton, Hot Melt được sử dụng để dán các mép hộp với tốc độ cao. Hose vận chuyển keo từ melter tới súng phun đặt tại vị trí đóng hộp.

Nhiệt độ ổn định giúp lượng keo trên mỗi sản phẩm đồng đều và giảm nguy cơ bong mép thùng.

Sản xuất bao bì

Các dây chuyền bao bì sử dụng keo nóng chảy để dán hộp, túi, nhãn hoặc các chi tiết giấy và nhựa.

Ống dẫn keo gia nhiệt Nordson giúp duy trì nguồn keo liên tục cho applicator trong quá trình sản xuất tốc độ cao.

Ngành thực phẩm và đồ uống

Trong quá trình đóng thùng sản phẩm thực phẩm, chai lọ hoặc lon, hệ thống Nordson có thể được sử dụng để dán carton thứ cấp.

Độ ổn định của hệ thống phun keo đóng vai trò quan trọng trong việc duy trì tốc độ dây chuyền.

Ngành sản xuất sản phẩm vệ sinh

Các hệ thống adhesive dispensing Nordson cũng được sử dụng rộng rãi trong ngành nonwoven và hygiene.

Một số hose và phụ tùng Nordson được thiết kế cho các dây chuyền sản xuất liên tục yêu cầu khả năng định lượng keo chính xác và độ ổn định cao. Nordson cũng liệt kê các heated hose là thành phần quan trọng để duy trì nhiệt độ và độ nhớt keo trong các dây chuyền này.

Lắp ráp công nghiệp

Trong nhiều quy trình lắp ráp, Hot Melt được sử dụng để cố định hoặc liên kết chi tiết. Hose giúp kết nối melter với applicator đặt trên robot hoặc máy tự động.

Ưu điểm của ống dẫn keo gia nhiệt Nordson

Ưu điểm đầu tiên của ống dẫn keo gia nhiệt Nordson là khả năng duy trì nhiệt độ vật liệu trong quá trình vận chuyển. Điều này giúp giảm biến động độ nhớt và ổn định lượng keo được cấp.

Ưu điểm tiếp theo là khả năng làm việc trong môi trường công nghiệp liên tục. Nordson thiết kế hose với kết cấu nhiều lớp và vật liệu phù hợp cho các ứng dụng Hot Melt.

Các dòng thế hệ mới như Blue Series II còn tập trung vào hiệu quả năng lượng. Việc giảm thất thoát nhiệt không chỉ giúp tiết kiệm điện mà còn giúp hệ thống đạt nhiệt độ làm việc nhanh hơn.

Ngoài ra, Nordson cung cấp nhiều chiều dài, đường kính và cấu hình kết nối khác nhau, giúp hose có thể được lựa chọn phù hợp với từng máy và bố trí dây chuyền.

Khi nào cần thay ống dẫn keo gia nhiệt Nordson?

Trong quá trình vận hành lâu dài, hose có thể xuất hiện các dấu hiệu xuống cấp.

Một trong những dấu hiệu phổ biến là nhiệt độ thực tế không đạt giá trị cài đặt hoặc thay đổi bất thường. Nguyên nhân có thể liên quan đến heater hoặc temperature sensor bên trong hose.

Nếu keo thường xuyên đông hoặc tạo cặn ở một vị trí nhất định trên đường ống, khả năng truyền nhiệt của hose cũng cần được kiểm tra.

Các biểu hiện rò rỉ keo, hư hỏng lớp bảo vệ, hose bị gập nghiêm trọng hoặc connector bị xuống cấp đều là những lý do nên kiểm tra và cân nhắc thay thế.

Không nên tiếp tục sử dụng hose đã hư hỏng nặng vì Hot Melt vận hành ở nhiệt độ cao và áp suất đáng kể, có thể gây mất an toàn cho thiết bị và người vận hành.

Ống dẫn keo gia nhiệt Nordson và phụ tùng liên quan

Một hệ thống phun keo hoàn chỉnh không chỉ có hose. Khi bảo trì dây chuyền, doanh nghiệp thường phải kiểm tra đồng thời nhiều bộ phận khác.

Các sản phẩm liên quan có thể gồm máy phun keo Nordson, máy nung keo Nordson, súng phun keo Nordson, đầu phun keo Nordson, van phun keo Nordson, bơm keo Nordson, bộ điều khiển Nordson, heater Nordson, sensor Nordson, filter Nordson và phụ tùng Nordson.

Việc kiểm tra đồng bộ giúp xác định chính xác nguyên nhân khi hệ thống gặp hiện tượng keo phun không đều hoặc nhiệt độ bất thường.
