Mô tả

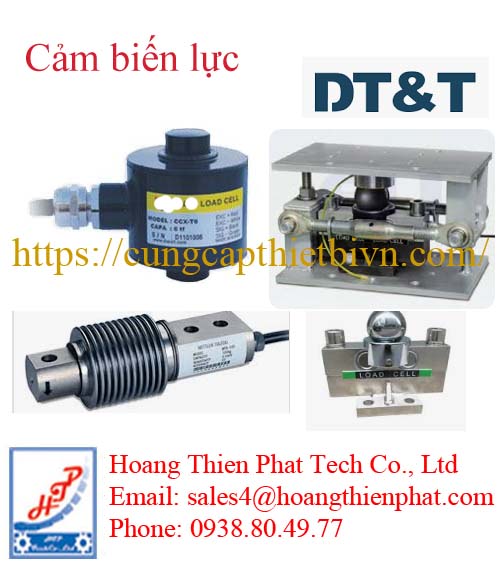

Cảm Biến Lực DT&T

Cảm biến lực DT&T hay Loadcell là thiết bị cốt lõi trong các loại cân điện tử thuộc công ty  Daekyung Tech & Testers Mfg. Co., Ltd. – Hàn Quốc). Nó có nhiệm vụ chuyển đổi lực cơ học (trọng lượng của vật) thành tín hiệu điện (mV/V). Tín hiệu này sau đó được truyền về bộ hiển thị (đầu cân) hoặc bộ xử lý trung tâm (PLC) để quy đổi ra số ký hoặc khối lượng chính xác.

Hoàng Thiên Phát phân phối chính hãng bộ điều khiển DT&T, cảm biến lực DT&T tại Việt Nam

Nguyên lý hoạt động Cảm Biến Lực DT&T

Hầu hết các cảm biến lực hiện nay hoạt động dựa trên nguyên lý Strain Gauge (Điện trở biến dạng) mắc theo sơ đồ cầu Wheatstone:

Khi có tải trọng (lực nén hoặc lực kéo) tác động lên thân cảm biến làm bằng hợp kim, thân này sẽ bị biến dạng siêu nhỏ.

Sự biến dạng này làm thay đổi chiều dài và tiết diện của các sợi điện trở (Strain Gauge) dán trên đó, dẫn đến điện trở thay đổi.

Kết quả là điện áp đầu ra (V_out) thay đổi tuyến tính tỷ lệ thuận với lực tác động.

Các dạng cấu trúc cảm biến lực thông dụng trong cân điện tử

Tùy thuộc vào loại cân và dải tải trọng (từ vài trăm gam đến hàng trăm tấn), cảm biến lực được thiết kế dưới nhiều hình dạng khác nhau:

Dạng thanh (Single Point): Thường làm bằng hợp kim nhôm hoặc thép, có khả năng bù mô-men xoắn. Ứng dụng phổ biến cho cân bàn nhỏ, cân siêu thị, cân đĩa, nơi vật đặt không nhất thiết phải nằm chính xác ở tâm.

Dạng dầm uốn/dầm cắt (Beam/Shear Beam): Cố định một đầu, đầu còn lại chịu lực. Rất phổ biến trong cân sàn công nghiệp, cân bồn, phễu chứa chứa nguyên liệu.

Dạng chữ S (S-Type): Đo được cả lực kéo và lực nén. Thường dùng cho cân treo, cân băng tải hoặc đo lực kéo đứt vật liệu.

Dạng trụ/nén (Canister/Rocker Pin): Chịu được tải trọng cực lớn từ hàng chục đến hàng trăm tấn, chống chịu môi trường khắc nghiệt tốt. Ứng dụng chính cho trạm cân xe tải, ô tô hoặc cân silo lớn.

 Các thông số kỹ thuật cốt lõi cần lưu ý

Khi lựa chọn hoặc thay thế cảm biến lực, bạn cần chú ý các thông số sau:

Thông số	Ý nghĩa
Capacity (Tải trọng tối đa)	Khối lượng tối đa mà cảm biến có thể đo (ví dụ: 30 kg, 1 tấn, 30 tấn. Nên chọn dư tải khoảng 20% – 30% để tránh quá tải xung kích.
Rated Output (Độ nhạy tín hiệu)	Thường là 2.0 mV/V hoặc 3.0 mV/V, thể hiện mức tín hiệu điện xuất ra ứng với mỗi Volt nguồn cấp khi chịu tải tối đa.
Độ chính xác (Accuracy Class)	Thường tuân theo chuẩn quốc tế OIML (ví dụ: chuẩn C3 là phổ biến nhất cho cân thương mại).
Cấp bảo vệ (IP Rating)	Khả năng kháng bụi và nước (IP65, IP67 cho cân thông thường; IP68, IP69K bằng thép không gỉ cho môi trường ẩm ướt, hóa chất hoặc cân xe tải).

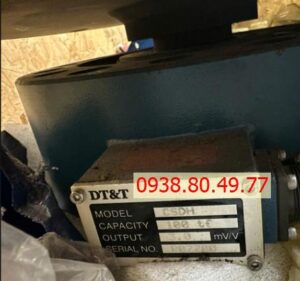

Cảm Biến Lực DT&T CSDH

MODEL: CSDH * Lưu ý kỹ thuật: Kiểu model CSDH này có cấu trúc dạng bánh (đĩa dầm nén thấp) rất đặc trưng.

CAPACITY (Tải trọng định mức): 100 tf (Ton-force / Tấn lực)

Thiết bị này có khả năng chịu tải cực kỳ lớn, tối đa lên đến 100 tấn.

OUTPUT (Tín hiệu đầu ra): 3.0 mV/V

Mức điện áp đầu ra định mức đạt 3.0 mV ứng với mỗi Volt nguồn cấp (Excitation Voltage) khi cảm biến chịu đủ tải 100 tấn. Đây là mức đầu ra tiêu chuẩn cho tín hiệu analog mạnh mẽ, có độ ổn định và chống nhiễu tốt.

Cấu trúc cơ học Cảm Biến Lực DT&T CSDH

Thiết bị có dạng khối tròn, chiều cao tương đối thấp so với các dòng cảm biến nén dạng trụ thông thường.

Thiết kế này giúp phân bổ ứng suất nén cực kỳ đồng đều trên toàn bộ thân cảm biến, giảm thiểu tối đa các sai số do lực tác động bị lệch tâm hoặc lực xô ngang gây ra.

Vật liệu chế tạo thường bằng thép hợp kim nguyên khối xử lý bề mặt tốt hoặc thép không gỉ cường độ cao, giúp chịu tải va đập và quá tải an toàn tốt (thường đạt mức $150\%$ tải trọng định mức).

Ứng dụng thực tế Cảm Biến Lực DT&T CSDH

Với tải trọng 100 tấn lực, model này chuyên dùng cho các hệ thống tải trọng nặng và siêu nặng:

Hệ thống cân Silo, cân bồn chứa lớn: Thường dùng lắp dưới các chân đế bồn chứa nguyên liệu (xi măng, hóa chất, nông sản công nghiệp công suất lớn).

Hệ thống thử tải công trình: Đo lực ép cọc nền móng, thử nghiệm độ bền kết cấu bê tông, kiểm tra giới hạn chịu lực của vật liệu xây dựng.

Trạm cân xe tải / cân ô tô tải trọng lớn: Sử dụng phối hợp nhiều thỏi cảm biến để chịu lực toàn bàn cân.

Lưu ý khi kiểm tra và thay thế

Nếu bạn đang khảo sát thiết bị này để bảo trì hoặc thay thế, cần lưu ý:

Kiểm tra điện trở: Dòng cảm biến cấu trúc này thường có điện trở đầu vào/đầu ra tiêu chuẩn khoảng 350 Omega. Khi bảo trì, có thể dùng đồng hồ vạn năng (VOM) đo các cặp dây tín hiệu để xác định cảm biến còn sống hay đã bị om cuộn điện trở (do quá tải hoặc sét đánh).

Chuẩn bảo vệ: Thiết bị dạng này thường đạt cấp bảo vệ tối thiểu từ IP67 trở lên để kháng bụi và nước bắn trực tiếp. Tuy nhiên, do tem nhãn đã bám bụi dơ bẩn, khi lắp đặt lại cần vệ sinh sạch và che chắn phần ren cấy, phần giắc đấu nối cáp tín hiệu tránh nước đọng lâu ngày gây nhiễu điện áp mV$
