Mô tả

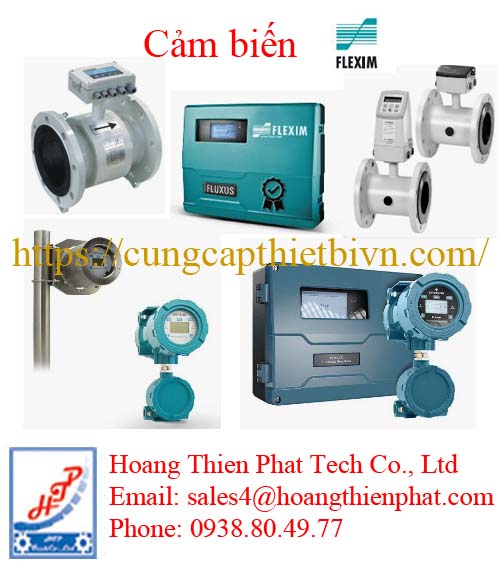

Cảm biến FLEXIM

Cảm biến FLEXIM là thành phần quan trọng trong các hệ thống đo lưu lượng siêu âm FLUXUS. Điểm nổi bật của cảm biến nằm ở phương pháp lắp Clamp-on bên ngoài đường ống. Đầu dò không cần tiếp xúc trực tiếp với chất lỏng hoặc khí đang vận chuyển bên trong.

Công nghệ này giúp nhà máy bổ sung điểm đo mà hạn chế thay đổi kết cấu đường ống. Hệ thống cũng tránh tạo thêm mặt bích, lỗ khoan hoặc vị trí có nguy cơ rò rỉ.

Trong một hệ thống FLEXIM hoàn chỉnh, Cảm biến FLEXIM làm nhiệm vụ phát và thu tín hiệu siêu âm. Transmitter FLUXUS tiếp nhận tín hiệu, xử lý thời gian truyền và tính toán lưu lượng thực tế.

Các đầu dò FLEXIM được phát triển cho nhiều kích thước ống, vật liệu, nhiệt độ và môi chất khác nhau. Chính vì vậy, lựa chọn cảm biến cần dựa trên điều kiện thực tế của từng điểm đo.

Cảm biến FLEXIM thực chất là thiết bị gì?

Trong tài liệu FLEXIM, thiết bị thường được gọi là ultrasonic transducer.

Đây là đầu dò vừa phát vừa nhận sóng siêu âm.

Thông thường, một cặp cảm biến được cố định tại vị trí xác định trên bề mặt đường ống. Khoảng cách giữa hai đầu dò được transmitter tính toán theo thông số đã nhập.

Sóng siêu âm truyền xuyên qua thành ống và đi qua môi chất bên trong.

Khi môi chất chuyển động, thời gian truyền tín hiệu theo chiều dòng chảy khác thời gian truyền theo chiều ngược lại.

Transmitter FLEXIM sử dụng độ chênh lệch này để xác định vận tốc và lưu lượng.

FLEXIM xác nhận các transducer Clamp-on được gắn ngoài đường ống và không tiếp xúc trực tiếp với môi chất.

Cảm biến FLEXIM Clamp-on tạo khác biệt ở điểm nào?

Các cảm biến lưu lượng thông thường có thể được đặt trực tiếp trong dòng chảy.

Điều này đòi hỏi đường ống phải có vị trí lắp cảm biến tương ứng.

Cảm biến FLEXIM Clamp-on sử dụng phương án hoàn toàn khác.

Cảm biến nằm hoàn toàn bên ngoài đường ống

Đầu dò được ép sát vào bề mặt ngoài của ống.

Vì không tiếp xúc môi chất, cảm biến không chịu tác động trực tiếp từ dòng chảy.

Thiết kế này đặc biệt hữu ích với hóa chất, hydrocarbon hoặc các môi chất khó xử lý.

Không tạo thêm tổn thất áp suất

Đầu dò không nằm bên trong tiết diện đường ống.

Vì vậy, cảm biến không tạo vật cản trực tiếp cho dòng chảy.

Đây là lợi thế quan trọng tại hệ thống cần duy trì áp suất ổn định.

Không tạo thêm đường rò rỉ

Không cần khoan đường ống để đưa đầu dò vào bên trong.

Do đó, hệ thống không tạo thêm đường rò từ vị trí lắp cảm biến.

Các giải pháp thiết bị  FLEXIM hiện nay tiếp tục nhấn mạnh ưu điểm không tạo leak path và không phát sinh fugitive emissions trong nhiều ứng dụng.

Các nhóm Cảm biến FLEXIM được sử dụng phổ biến

FLEXIM không chỉ có một kiểu cảm biến duy nhất.

Transducer được thiết kế theo môi chất và điều kiện vận hành cụ thể.

Cảm biến siêu âm FLEXIM cho chất lỏng

Đây là nhóm đầu dò được sử dụng với dòng FLUXUS F.

Cảm biến được lắp ngoài đường ống để đo lưu lượng chất lỏng.

Các ứng dụng có thể bao gồm:

Nước công nghiệp.

Nước làm mát.

Nước nóng.

Dầu.

Hydrocarbon.

Hóa chất.

Dung môi.

Chất lỏng công nghệ.

Nước cấp.

Nước tuần hoàn.

FLEXIM sử dụng các cặp transducer được hiệu chuẩn và bù nhiệt để duy trì độ ổn định của phép đo.

Trên các hệ thống hiện đại như FLUXUS F731, Emerson FLEXIM cho biết transducer được ghép cặp, hiệu chuẩn và bù nhiệt nhằm tăng độ ổn định tại cả lưu lượng cao và thấp.

Cảm biến siêu âm FLEXIM cho khí

Các ứng dụng khí sử dụng nhóm transducer tương thích với dòng FLUXUS G.

Đo khí Clamp-on phức tạp hơn nhiều ứng dụng chất lỏng.

Tín hiệu siêu âm phải truyền qua thành ống và tiếp tục truyền trong môi trường khí.

FLEXIM phát triển transducer chuyên dụng để đáp ứng yêu cầu này.

Các đầu dò được cố định bên ngoài nên không tiếp xúc với khí.

Dòng FLUXUS G cung cấp nhiều transmitter và transducer từ ứng dụng tiêu chuẩn đến khu vực công nghiệp khắc nghiệt.

Ứng dụng của Cảm biến FLEXIM cho khí

Cảm biến FLEXIM có thể được xem xét trong:

Khí tự nhiên.

Khí nhiên liệu.

Khí công nghệ.

Khí nén.

Hệ thống xử lý khí.

Đường khí trong dầu khí.

Khí đầu ra separator.

Hệ thống gas injection.

Ứng dụng cụ thể cần kiểm tra thành phần khí, áp suất và điều kiện đường ống.

Cảm biến FLEXIM cho hơi và ứng dụng nhiệt

Danh mục FLEXIM hiện nay còn mở rộng sang giải pháp đo chất lỏng, khí và hơi.

Tháng 7/2026, Emerson công bố dòng Flexim FLUXUS 631 mới có khả năng phục vụ phép đo Clamp-on di động cho chất lỏng, khí và hơi trên cùng nền tảng sản phẩm.

Điều này mở rộng phạm vi ứng dụng của hệ thống FLEXIM trong hoạt động kiểm tra nhà máy.

Các điểm đo năng lượng nhiệt, hệ thống hơi và thiết bị trao đổi nhiệt có thể được khảo sát thuận tiện hơn.

Cảm biến nhiệt độ FLEXIM

Ngoài đầu dò siêu âm, FLEXIM còn sử dụng cảm biến nhiệt độ trong các hệ thống đo năng lượng.

Cảm biến nhiệt độ có thể phối hợp với giá trị lưu lượng để tính công suất nhiệt.

FLEXIM có các giải pháp sử dụng RTD cho ứng dụng thermal energy.

Theo tài liệu sản phẩm, hệ thống FLEXIM Energy có thể sử dụng cảm biến nhiệt độ Clamp-on hoặc cảm biến dạng insert.

Một số cấu hình sử dụng cảm biến Platinum RTD 1000 Ohm dạng 4 dây.

Cảm biến nhiệt độ Clamp-on FLEXIM

Cảm biến được lắp bên ngoài đường ống.

Giải pháp phù hợp khi nhà máy không muốn tạo thêm thermowell hoặc khoan đường ống.

Khi kết hợp với phép đo lưu lượng, hệ thống có thể xác định năng lượng nhiệt.

Cảm biến nhiệt độ dạng Insert FLEXIM

Loại này được đưa vào vị trí đo nhiệt độ được thiết kế trên hệ thống.

Phương án insert có thể được lựa chọn tùy yêu cầu về độ chính xác và cấu hình công trình.

Một bộ Cảm biến FLEXIM Clamp-on gồm những thành phần nào?

Một bộ đầu dò không chỉ gồm hai cảm biến đặt trực tiếp lên ống.

Hệ thống lắp đặt còn có những thành phần hỗ trợ quan trọng.

Cặp ultrasonic transducer FLEXIM

Hai đầu dò phối hợp phát và nhận tín hiệu.

Chúng thường được lựa chọn và ghép cặp theo cấu hình của nhà sản xuất.

Không nên tự ý thay một đầu dò khác loại vào cặp hiện hữu.

Bộ gá Variofix FLEXIM

Bộ gá giúp cố định transducer đúng khoảng cách.

Tùy hệ thống, FLEXIM sử dụng các kiểu mounting fixture khác nhau.

Tài liệu lắp đặt FLEXIM mô tả transducer được cố định trong bộ gá và điều chỉnh khoảng cách theo giá trị transmitter yêu cầu.

Coupling pad hoặc coupling compound

Sóng siêu âm cần truyền hiệu quả từ cảm biến qua thành ống.

Lớp coupling giúp giảm khoảng không khí giữa đầu dò và bề mặt đường ống.

Trong lắp đặt dài hạn, FLEXIM có thể sử dụng coupling pad phù hợp.

Cáp cảm biến FLEXIM

Cáp truyền tín hiệu từ transducer về transmitter.

Cần lựa chọn đúng chiều dài và phiên bản cáp.

Đối với khu vực nguy hiểm, cấu hình cáp cũng cần đáp ứng yêu cầu hệ thống.

Cảm biến FLEXIM IP68 cho hệ thống nước

Một ví dụ đáng chú ý là hệ thống FLUXUS F532 WD.

Dòng này được thiết kế cho mạng lưới nước và ứng dụng phát hiện rò rỉ.

FLEXIM sử dụng transducer tiêu chuẩn IP68.

Cảm biến được cố định bằng đai thép không gỉ và bảo vệ trong housing thép không gỉ.

Nhà sản xuất cho biết đầu dò có thể được lắp lâu dài, kể cả ứng dụng đường ống chôn ngầm.

Đây là cấu hình đáng quan tâm với:

Mạng cấp nước.

Nhà máy nước.

Đường ống ngầm.

Hệ thống kiểm tra thất thoát nước.

Đo night flow.

Giám sát lưu lượng khu vực.

Cảm biến FLEXIM dùng được với đường ống nào?

Một lợi thế của công nghệ FLEXIM là khả năng ứng dụng với nhiều loại đường ống.

Tuy nhiên, không thể khẳng định một cảm biến dùng cho mọi kích thước.

Khi lựa chọn cần xác định các yếu tố sau.

Đường kính ống

Đường kính quyết định loại đầu dò và khoảng cách lắp đặt.

Một số dòng FLEXIM hỗ trợ phạm vi đường kính rất rộng.

Ví dụ, hệ thống H721 có cấu hình transducer cho đường kính trong khoảng 0,25 đến 250 inch tùy lựa chọn đầu dò.

Vật liệu đường ống

Các vật liệu phổ biến gồm:

Thép carbon.

Inox.

Đồng.

Nhựa.

Gang.

Một số vật liệu đặc biệt.

Khả năng truyền âm của từng vật liệu khác nhau.

Do đó, thông số vật liệu cần nhập chính xác vào transmitter.

Chiều dày thành ống

Đây là một thông số rất quan trọng.

Cùng đường kính ngoài nhưng hai ống có chiều dày khác nhau sẽ tạo đường truyền âm khác nhau.

Sai chiều dày có thể làm giảm chất lượng phép đo.

Vì sao phải đo chiều dày thành ống trước khi chọn Cảm biến FLEXIM?

Trong nhiều nhà máy cũ, tài liệu về đường ống có thể không còn đầy đủ.

Kỹ thuật viên chỉ biết DN nhưng không biết schedule hoặc chiều dày thật.

Trong trường hợp này, nên kiểm tra trực tiếp thành ống.

FLEXIM cung cấp phụ kiện hỗ trợ Wall Thickness Measurement để xác định dữ liệu này.

Một mã có thể gặp là:

FLEXIM ACC-PO-G601-/W6 – Wall Thickness Measurement

Phụ kiện này đặc biệt hữu ích khi thực hiện khảo sát lưu lượng tại nhiều vị trí.

Khi biết chính xác chiều dày thành ống, việc cấu hình Cảm biến FLEXIM sẽ đáng tin cậy hơn.

Cảm biến FLEXIM chịu được nhiệt độ bao nhiêu?

Không có một mức nhiệt duy nhất cho mọi transducer FLEXIM.

Giới hạn nhiệt phụ thuộc model cảm biến.

Một số ứng dụng tiêu chuẩn dùng đầu dò ở nhiệt độ thông thường.

Những hệ thống dầu nóng hoặc quy trình nhiệt cao cần transducer chuyên dụng.

Ví dụ, tài liệu H721 cho biết các transducer phù hợp có thể phục vụ nhiệt độ thành ống từ khoảng -40°F đến +450°F trong cấu hình được công bố.

Vì vậy, cần cung cấp nhiệt độ vận hành trước khi đặt hàng.

Cảm biến FLEXIM có cần tiếp xúc với môi chất không?

Đối với nhóm ultrasonic Clamp-on, câu trả lời là không.

Transducer được đặt bên ngoài.

Sóng âm truyền xuyên qua thành ống.

Điều này mang lại lợi thế lớn với môi chất:

Ăn mòn.

Độc hại.

Áp suất cao.

Khó vệ sinh.

Có giá trị cao.

Không muốn tạo thêm điểm rò.

Nhờ không tiếp xúc môi chất, transducer cũng giảm nguy cơ mài mòn cơ học.

Cảm biến FLEXIM có cần bảo trì thường xuyên không?

Do không có bộ phận chuyển động và không nằm trong dòng chảy, nhu cầu bảo trì thường thấp.

FLEXIM mô tả nhiều hệ thống Clamp-on hiện đại là giải pháp gần như không cần bảo trì tại phần tử đo.

Tuy nhiên, người dùng vẫn nên kiểm tra định kỳ:

Tình trạng bộ gá.

Độ chắc chắn của transducer.

Cáp tín hiệu.

Coupling.

Bề mặt tiếp xúc.

Chất lượng tín hiệu.

Thông số transmitter.

Việc bảo trì đúng giúp hệ thống duy trì phép đo ổn định lâu dài.

So sánh Cảm biến FLEXIM Clamp-on và cảm biến lưu lượng dạng Insert

Tiêu chí	Cảm biến FLEXIM Clamp-on	Cảm biến Insert
Vị trí lắp	Ngoài đường ống	Trong đường ống
Tiếp xúc môi chất	Không	Có
Cắt/khoan ống	Không	Thường cần
Nguy cơ rò	Rất thấp	Có điểm xuyên ống
Tổn thất áp suất	Không tạo cản trực tiếp	Có thể phát sinh
Di chuyển điểm đo	Thuận tiện	Khó hơn
Hóa chất ăn mòn	Có lợi thế	Phải chọn vật liệu
Bảo trì	Thấp	Tùy ứng dụng
Hệ thống đang chạy	Dễ triển khai	Có thể phải dừng

Các dòng FLUXUS thường kết hợp với Cảm biến FLEXIM

Cảm biến FLEXIM được lựa chọn theo transmitter và ứng dụng.

Một số dòng thiết bị đáng chú ý gồm:

FLEXIM FLUXUS F731

Dùng cho đo lưu lượng chất lỏng cố định.

Hệ thống sử dụng transducer ghép cặp, hiệu chuẩn và bù nhiệt.

F731 hướng đến nhiều ứng dụng công nghiệp yêu cầu độ ổn định cao.

FLEXIM FLUXUS G731

Dùng cho đo lưu lượng khí.

G731 kết hợp xử lý tín hiệu tiên tiến với các transducer Clamp-on dành cho khí.

FLEXIM FLUXUS F532 WD

Tập trung cho mạng nước và phát hiện rò rỉ.

Dòng này nổi bật với transducer IP68 cho lắp đặt dài hạn.

FLEXIM FLUXUS F721XLF

Được thiết kế cho lưu lượng chất lỏng cực thấp.

Hệ thống có thể đo lưu lượng xuống khoảng 6 lít/giờ và thấp hơn trong những điều kiện được chỉ định.

Thiết bị sử dụng transducer chuyên dụng cho phép đo lưu lượng thấp.

FLEXIM FLUXUS 631

Đây là thế hệ thiết bị di động mới được Emerson giới thiệu tháng 7/2026.

Dòng 631 có năm model và hỗ trợ các ứng dụng chất lỏng, khí và hơi.

Thiết bị phù hợp khảo sát lưu lượng, kiểm tra meter, phát hiện rò rỉ và đánh giá hiệu suất thiết bị.

Khi thay Cảm biến FLEXIM có cần thay transmitter?

Không phải lúc nào cũng cần.

Nếu transmitter đang hoạt động bình thường, có thể kiểm tra khả năng thay riêng transducer.

Tuy nhiên, cần xác nhận cảm biến mới tương thích với transmitter hiện hữu.

Không nên mua một đầu dò FLEXIM bất kỳ rồi kết nối trực tiếp.

Cần đối chiếu:

Model transmitter.

Model transducer.

Connector.

Cáp.

Phiên bản firmware nếu liên quan.

Nhiệt độ.

Khu vực chống cháy nổ.

Cấu hình đo.

Hoàng Thiên Phát hỗ trợ kiểm tra các nhóm:

Cảm biến FLEXIM

Cảm biến siêu âm FLEXIM

Ultrasonic Transducer FLEXIM

Đầu dò FLEXIM FLUXUS

Cảm biến nhiệt độ FLEXIM

Transducer FLEXIM FLUXUS F

Transducer FLEXIM FLUXUS G

Cảm biến FLEXIM IP68

Bộ gá Variofix FLEXIM

Phụ kiện FLEXIM

Wall Thickness Measurement FLEXIM
