Mô tả

Cảm biến đo pH Endress+Hauser

Cảm biến đo pH Endress+Hauser là cảm biến pH công nghiệp đo liên tục (online) của hãng Endress+Hauser, dùng rộng rãi trong xử lý nước, nước thải, hóa chất, thực phẩm – đồ uống, dược phẩm và công nghiệp quá trình.

Cảm biến pH Endress+Hauser là điện cực pH công nghiệp (process pH sensor) dùng để: Đo pH liên tục 24/7, Lắp trực tiếp vào bồn, đường ống, kênh hở, Kết nối với transmitter pH để hiển thị & truyền tín hiệu về PLC/DCS, Khác với bút đo cầm tay, cảm biến pH E+H được thiết kế cho môi trường khắc nghiệt, độ ổn định cao và tuổi thọ dài.

Cấu tạo của một bộ đo pH hoàn chỉnh

Để đo được pH, cảm biến (Sensor) không thể hoạt động một mình, bạn cần một bộ gồm 3 thành phần:

Cảm biến (Sensor): (Ví dụ: CPS11D).

Cáp kết nối: (Ví dụ: Cáp Memosens CYK10).

Bộ hiển thị (Transmitter/Controller): (Ví dụ: Liquiline CM442 hoặc CM42).

Đại lý Endress+Hauser tại Việt Nam

Cách chọn điện cực (Glass/Reference) phù hợp

Khi đặt hàng, bạn cần để ý các tùy chọn vật liệu:

Vật liệu màng (Diaphragm):

PTFE: Chống bám bẩn tốt (cho nước thải).

Ceramic: Độ chính xác cao (cho nước sạch).

Dải pH: Hầu hết là 0-14 pH, nhưng có những loại chuyên cho môi trường axit cực mạnh hoặc kiềm cực mạnh.

Các dòng Model phổ biến Cảm biến đo pH Endress+Hauser

Model	Tên gọi	Ứng dụng tiêu biểu
CPS11D / CPS11	Orbisint	Dòng “quốc dân”, dùng cho nước sạch, nước thải, hóa chất nhẹ.
CPS41D / CPS41	OrbiGel	Chuyên cho các mẫu có độ dẫn điện thấp (nước cất, nước siêu thuần).
CPS71D / CPS71	Meralog	Chuyên cho ngành dược phẩm, thực phẩm (chịu được quá trình khử trùng SIP/CIP).
CPS16D / CPS76D	Memosens Combined	Tích hợp cả đo pH và Oxy hóa khử (ORP) trong một đầu dò.
CPF81D / CPF81	Orbipac	Dòng thân nhựa cứng, nhỏ gọn cho nước thải công nghiệp (như mã bạn hỏi lúc trước).

Lưu ý khi sử dụng Cảm biến đo pH Endress+Hauser

Cảm biến đo pH Endress+Hauser cần được lắp đặt và bảo dưỡng đúng cách để duy trì độ ổn định của phép đo. Điện cực pH là bộ phận tiếp xúc trực tiếp với môi chất. Vì vậy, tình trạng bề mặt điện cực ảnh hưởng đáng kể đến kết quả đo.

Bảo quản đầu cảm biến luôn đủ ẩm

Không nên để màng thủy tinh của cảm biến đo pH Endress+Hauser bị khô trong thời gian dài. Khi tháo cảm biến khỏi hệ thống, cần sử dụng dung dịch bảo quản phù hợp theo hướng dẫn của nhà sản xuất.

Không nên bảo quản điện cực pH bằng nước cất hoặc nước khử ion trong thời gian dài. Điều này có thể ảnh hưởng đến hệ tham chiếu và làm giảm khả năng đo ổn định.

Hiệu chuẩn cảm biến định kỳ

Cảm biến cần được hiệu chuẩn theo chu kỳ phù hợp với điều kiện vận hành. Các dung dịch đệm pH chuẩn thường được sử dụng để kiểm tra và hiệu chỉnh điểm đo.

Tần suất hiệu chuẩn phụ thuộc vào mức độ bẩn, nhiệt độ và tính chất hóa học của môi chất. Với nước thải hoặc hóa chất, khoảng thời gian kiểm tra thường cần ngắn hơn nước sạch.

Vệ sinh điện cực đúng phương pháp

Cặn bẩn, dầu mỡ hoặc chất rắn có thể bám trên bề mặt điện cực. Lớp bám này làm cảm biến phản hồi chậm và có thể gây sai lệch giá trị pH.

Cần lựa chọn phương pháp vệ sinh tương thích với loại chất bẩn và vật liệu cảm biến. Không nên sử dụng vật cứng để cạo trực tiếp lên màng thủy tinh.

Kiểm tra nhiệt độ và áp suất làm việc

Mỗi dòng cảm biến đo pH Endress+Hauser có giới hạn nhiệt độ và áp suất riêng. Không nên sử dụng thông số của một model cho tất cả cảm biến pH của hãng.

Ví dụ, với dòng Orbipac CPF81, Endress+Hauser công bố dải nhiệt độ quá trình -10 đến 110°C và áp suất tối đa 10 bar. Điều kiện thực tế vẫn phải đối chiếu với cấu hình đặt hàng cụ thể.

Chọn vị trí lắp đặt phù hợp

Đầu đo phải tiếp xúc liên tục với môi chất cần đo. Cần hạn chế những vị trí có bọt khí tích tụ hoặc khiến điện cực thường xuyên bị khô.

Với đường ống, nên xem xét hướng dòng chảy và cấu tạo cụm gá cảm biến. Với bể nước, độ sâu lắp đặt cần đảm bảo đầu đo luôn ngập trong môi chất.

Theo dõi tình trạng bám bẩn

Trong nước thải, bùn và chất rắn lơ lửng có thể làm giảm chất lượng phép đo. Với hóa chất, kết tủa cũng có thể hình thành trên bề mặt điện cực.

Do đó, người vận hành nên xây dựng lịch kiểm tra dựa trên điều kiện thực tế. Không nhất thiết phải chờ giá trị pH bất thường mới vệ sinh cảm biến.

Không để cảm biến chịu va đập

Phần tử đo pH thường chứa màng thủy tinh nhạy cảm. Va đập mạnh trong quá trình tháo lắp có thể làm nứt hoặc phá hỏng điện cực.

Khi bảo trì cảm biến đo pH Endress+Hauser, cần thao tác nhẹ và sử dụng dụng cụ phù hợp. Không siết kết nối quá mức so với yêu cầu kỹ thuật của nhà sản xuất.

Kiểm tra cáp và đầu nối tín hiệu

Cáp tín hiệu cần tránh nước xâm nhập, đứt gãy hoặc tiếp xúc với nguồn gây nhiễu mạnh. Đầu nối cũng phải được lắp đúng để đảm bảo khả năng truyền tín hiệu.

Đối với cảm biến analog, chất lượng kết nối điện đặc biệt quan trọng. Với phiên bản Memosens, cần sử dụng đúng cảm biến, cáp và transmitter tương thích.

Kiểm tra cảm biến khi giá trị pH bất thường

Khi số đo dao động hoặc phản hồi chậm, không nên kết luận ngay rằng cảm biến đã hỏng. Cần kiểm tra tình trạng bám bẩn, hiệu chuẩn, cáp kết nối và transmitter.

Nếu cảm biến không thể hiệu chuẩn ổn định sau khi vệ sinh đúng cách, cần kiểm tra tuổi thọ điện cực. Khi đó, việc thay cảm biến mới có thể cần thiết để đảm bảo độ tin cậy của hệ thống.

Kiểu lắp đặt và Phụ kiện đi kèm Cảm biến đo pH Endress+Hauser

Cảm biến đo pH Endress+Hauser  không thể đứng độc lập mà luôn cần phụ kiện bảo vệ và kết nối:

Lắp trên đường ống/Bồn chứa (In-line / Tank installation): Chọn bộ gá (Assembly) phù hợp như CPA111, CPA240, CPA842…

Ứng dụng có độ bẩn cao / Cần vệ sinh thường xuyên: Cần cân nhắc bộ gá tự động kéo cảm biến ra để rửa/hiệu chuẩn (Retractable Assembly) như Cleanfit CPA875 / CPA475 mà không cần dừng dây chuyền sản xuất.

Chiều dài cắm (Insertion Length): Xác định chiều dài đầu đo (120mm, 225mm, 360mm, 425mm…) phù hợp với kích thước đường ống hoặc bồn chứa.

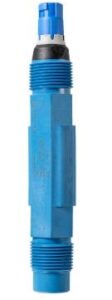

Cảm biến đo pH Endress+Hauser CPF81-LH11C2

Cảm biến đo pH Endress+Hauser CPF81-LH11C2 là một Cảm biến pH Analog thuộc dòng Orbipac CPF81. Đây là dòng cảm biến thiết kế dạng “Compact” (nhỏ gọn), chuyên dụng cho các môi trường công nghiệp khắc nghiệt như xử lý nước thải, khai thác khoáng sản và hóa chất.

CPF81: Model cảm biến pH Orbipac (dạng Analog).

LH: * L: Dải đo pH từ 0…14.

H: Chịu nhiệt độ cao lên tới 110°C (phiên bản tiêu chuẩn thường chỉ đến 80°C).

1: Phiên bản tiêu chuẩn, tích hợp bảo vệ (Protection guard).

1: Kết nối ren NPT 3/4″ (ở cả phía trên và phía dưới, giúp lắp đặt linh hoạt kiểu nhúng chìm hoặc lắp trên đường ống).

C: Loại cảm biến nhiệt độ tích hợp là Pt100.

2: Kết nối điện bằng Cáp cố định (Fixed cable) dài 5 mét (15 ft).

Dải đo: 0 đến 14 pH.

Khả năng chịu áp: Lên đến 10 bar (tại 80°C).

Vật liệu thân: Nhựa PPS (Polyphenylene sulphide) chịu hóa chất và va đập cực tốt.

Hệ thống tham chiếu: Sử dụng công nghệ Double Junction (hai buồng ngăn) giúp bảo vệ điện cực không bị “độc hóa” bởi các ion như S2hoặc CN- kéo dài tuổi thọ trong nước thải độc hại.

Cấu tạo kỹ thuật của cảm biến pH CPF81-LH11C2

Cảm biến đo pH Endress+Hauser CPF81-LH11C2 sử dụng điện cực compact chứa gel. Thiết kế này phù hợp với việc đo liên tục trong hệ thống công nghiệp.

Một đặc điểm quan trọng là hệ tham chiếu hai buồng – double chamber reference system. Cấu trúc này kết hợp điện phân cầu kali nitrat và màng ngăn PTFE. Thiết kế giúp tăng khả năng làm việc trong môi trường dễ gây nhiễm độc điện cực. Endress+Hauser

Vỏ cảm biến được chế tạo từ PPS có độ bền cơ học cao. Phần tử đo sử dụng thủy tinh, trong khi diaphragm sử dụng PTFE. Sự kết hợp này giúp CPF81 phù hợp với nhiều môi trường nước và quy trình công nghiệp.

Để biết thêm thông tin chi tiết về Cảm biến đo pH Endress+Hauser vui lòng liên hệ trực tiếp tới công ty chúng tôi
