Mô tả

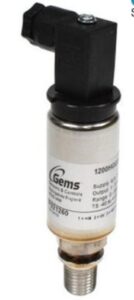

Cảm biến áp suất Gems

Cảm biến áp suất Gems (Gems Sensors & Controls) là thương hiệu uy tín đến từ Mỹ, nổi tiếng toàn cầu trong lĩnh vực tự động hóa công nghiệp, chuyên sản xuất các thiết bị đo lường áp suất, mức chất lỏng, lưu lượng và van điện từ.

Thông số kỹ thuật của Cảm biến áp suất Gems:

Dải đo: từ 0 đến 1000 bar, tùy theo dòng sản phẩm

Độ chính xác: ±0.25% full scale

Tín hiệu đầu ra: 4-20mA, 0-10V

Nhiệt độ làm việc: từ -40°C đến 125°C

Chất liệu vỏ: Thép không gỉ 316L

Cơ cấu Cảm biến áp suất Gems

Một cảm biến áp suất dạng điện tử tiêu chuẩn của Gems (như dòng 3100/3200 hoặc dòng đo áp suất thấp 3500) bao gồm các tầng cấu trúc chính sau:

Cổng kết nối áp suất (Pressure Port / Process Connection):

Thường làm bằng thép không gỉ nguyên khối (như Inox 316 hoặc 17-4 PH Stainless Steel).

Thiết kế ren chuẩn công nghiệp (như G1/4, NPT…) để vặn trực tiếp vào đường ống hoặc bồn chứa lưu chất.

Màng ngăn và phần tử cảm nhận (Diaphragm & Sensor Element): Đây là “trái tim” của cơ cấu đo:

Công nghệ Màng mỏng (Thin-Film / Sputtered Thin Film): Các lớp mạch nhạy áp được phủ trực tiếp bằng công nghệ phún xạ chân không lên màng kim loại, giúp chịu áp suất quá tải (proof pressure) cực tốt và chống mỏi cơ học qua hàng triệu chu kỳ.

Công nghệ Silicon vi cơ (MMS – Micromachined Silicon) hoặc Điện dung (Capacitance): Dùng cho các dòng đo áp suất thấp, sử dụng màng silicon cực nhạy để nhận diện thay đổi áp suất nhỏ.

Hệ thống cách ly bằng dầu (Oil-filled isolation diaphragm): Ở một số dòng, màng kim loại bên ngoài tiếp xúc với lưu chất sẽ truyền lực qua một lớp dầu trung gian đến màng silicon bên trong, giúp bảo vệ cảm biến khỏi các lưu chất khắc nghiệt.

Mạch xử lý tín hiệu điện tử (ASIC / Transmitter Circuit):

Nhận tín hiệu điện trở/điện dung thay đổi từ phần tử cảm biến, sau đó thực hiện khuếch đại, bù trừ sai số do nhiệt độ (Thermal Compensation) và chuyển đổi thành tín hiệu chuẩn công nghiệp (như 4–20 mA, 0–5V, 0–10V…).

Vỏ bảo vệ (Housing & Enclosure):

Làm bằng thép không gỉ hoặc nhôm đúc chịu lực, đạt chuẩn kháng nước/bụi từ IP65 đến IP68 (hoặc phòng nổ Ex trong các dòng chống cháy nổ Intrinsically Safe).

Đầu kết nối điện (Electrical Connection):

Sử dụng giắc cắm tiêu chuẩn (như DIN 43650, M12) hoặc cáp liền thân (Cable Gland) để truyền tín hiệu về tủ điều khiển trung tâm (PLC/DCS).

Van Gems tại Việt Nam

Cảm biến áp suất Gems 1200-H-G-G30-02-A-3-U-A đầu ra 1–5 VDC

Cảm biến áp suất Gems 1200-H-G-G30-02-A-3-U-A chuyển đổi áp suất thành tín hiệu điện áp để đưa về bộ điều khiển hoặc thiết bị hiển thị. Model này thuộc dòng PSIBAR® 1200 Series, có dải đo 0–300 psi, đầu ra 1–5 VDC và kết nối ren ngoài 1/4–18 NPT.

Mã sản phẩm cũng được viết liền là 1200HGG3002A3UA. Khi tìm mua hoặc đối chiếu hàng thay thế, cần giữ đầy đủ các ký tự trong mã để xác định đúng thang áp suất, đầu ra và cấu hình kết nối.

Nhận biết đúng cấu hình Gems 1200HGG3002A3UA

Điểm cần chú ý của cảm biến áp suất Gems 1200-H-G-G30-02-A-3-U-A là tín hiệu điện áp 1–5 VDC. Đây là thông số quyết định khả năng kết nối với đầu vào analog của hệ thống.

Cảm biến có dải đo 0–300 psi, tương đương khoảng 0–20,68 bar, đo áp suất tương đối Gauge. Khi áp suất thay đổi trong dải đo, điện áp đầu ra thay đổi tương ứng, giúp bộ điều khiển theo dõi diễn biến áp suất thay vì chỉ nhận trạng thái đóng hoặc mở.

Một số model Cảm biến áp suất Gems

1200-H-G-G30-02-A-3 UA
1200-H-G-G30-03-A-5 UA
1200-H-G-G30-04-A-6 UA
1200-H-G-G30-05-A-7 UA
1200-H-G-G30-06-A-8 UA
1200-H-G-G30-07-A-9 UA
1200-H-G-G30-08-A-10 UA
1200-H-G-G30-09-A-11 UA
1200-H-G-G30-10-A-12 UA
1200-H-G-G30-11-A-13 UA
1200-H-G-G40-01-A-1 UA
1200-H-G-G40-02-A-2 UA
1200-H-G-G40-03-A-3 UA
1200-H-G-G40-04-A-4 UA
1200-H-G-G40-05-A-5 UA
1200-H-G-G40-06-A-6 UA

Cảm biến áp suất Gems

1200-H-G-G40-07-A-7 UA
1200-H-G-G40-08-A-8 UA
1200-H-G-G40-09-A-9 UA
1200-H-G-G40-10-A-10 UA
1300-H-G-G30-01-A-3 UA
1300-H-G-G30-02-A-4 UA
1300-H-G-G30-03-A-5 UA
1300-H-G-G30-04-A-6 UA
1300-H-G-G30-05-A-7 UA
1300-H-G-G30-06-A-8 UA
1300-H-G-G30-07-A-9 UA
1300-H-G-G30-08-A-10 UA
1300-H-G-G30-09-A-11 UA
1300-H-G-G30-10-A-12 UA
1300-H-G-G40-01-A-1 UA
1300-H-G-G40-02-A-2 UA
1300-H-G-G40-03-A-3 UA

đại lý Gems Việt Nam

1300-H-G-G40-04-A-4 UA

1300-H-G-G40-05-A-5 UA

1300-H-G-G40-06-A-6 UA

1300-H-G-G40-07-A-7 UA

1300-H-G-G40-08-A-8 UA

1300-H-G-G40-09-A-9 UA

1300-H-G-G40-10-A-10 UA

1400-H-G-G30-01-A-1 UA

1400-H-G-G30-02-A-2 UA

1400-H-G-G30-03-A-3 UA

1400-H-G-G30-04-A-4 UA

1400-H-G-G30-05-A-5 UA

1400-H-G-G30-06-A-6 UA

1400-H-G-G30-07-A-7 UA

1400-H-G-G30-08-A-8 UA

1400-H-G-G30-09-A-9 UA

1400-H-G-G30-10-A-10 UA

1400-H-G-G40-01-A-1 UA

1400-H-G-G40-02-A-2 UA

1400-H-G-G40-03-A-3 UA

1400-H-G-G40-04-A-4 UA

1400-H-G-G40-05-A-5 UA

1400-H-G-G40-06-A-6 UA

1400-H-G-G40-07-A-7 UA

1400-H-G-G40-08-A-8 UA

1400-H-G-G40-09-A-9 UA

nhà cung cấp Gems tại Việt Nam

1400-H-G-G40-10-A-10 UA

1500-H-G-G30-01-A-1 UA

1500-H-G-G30-02-A-2 UA

1500-H-G-G30-03-A-3 UA

1500-H-G-G30-04-A-4 UA

1500-H-G-G30-05-A-5 UA

1500-H-G-G30-06-A-6 UA

1500-H-G-G30-07-A-7 UA

1500-H-G-G30-08-A-8 UA

1500-H-G-G30-09-A-9 UA

1500-H-G-G30-10-A-10 UA

1500-H-G-G40-01-A-1 UA

1500-H-G-G40-02-A-2 UA

1500-H-G-G40-03-A-3 UA

1500-H-G-G40-04-A-4 UA

1500-H-G-G40-05-A-5 UA

1500-H-G-G40-06-A-6 UA

1500-H-G-G40-07-A-7 UA

1500-H-G-G40-08-A-8 UA

1500-H-G-G40-09-A-9 UA

1500-H-G-G40-10-A-10 UA

1600-H-G-G30-01-A-1 UA

1600-H-G-G30-02-A-2 UA

1600-H-G-G30-03-A-3 UA

1600-H-G-G30-04-A-4 UA

1600-H-G-G30-05-A-5 UA

Cảm biến áp suất Gems

1600-H-G-G30-06-A-6 UA

1600-H-G-G30-07-A-7 UA

1600-H-G-G30-08-A-8 UA

1600-H-G-G30-09-A-9 UA

1600-H-G-G30-10-A-10 UA

1600-H-G-G40-01-A-1 UA

1600-H-G-G40-02-A-2 UA

1600-H-G-G40-03-A-3 UA

1600-H-G-G40-04-A-4 UA

1600-H-G-G40-05-A-5 UA

1600-H-G-G40-06-A-6 UA

1600-H-G-G40-07-A-7 UA

1600-H-G-G40-08-A-8 UA

1600-H-G-G40-09-A-9 UA

1600-H-G-G40-10-A-10 UA

Công tắc mức Gems LS-7N – Gems Sensors & Controls

LS-7N là công tắc mức phao cơ (float level switch) dùng để phát hiện mức chất lỏng tại một điểm cố định trong bồn chứa.

Vật liệu: Polypropylene (PP)

Chứng nhận: NSF (phù hợp nước uống)

Kiểu lắp: Ren ngoài (thường 1/2″ NPT)

Nhiệt độ làm việc: ~ -40°C đến 105°C

Áp suất tối đa: ~ 150 PSI (≈10 bar)

Tiếp điểm: SPST (NO hoặc NC tùy cấu hình)

Ứng dụng: nước sạch, hóa chất nhẹ, bồn nhỏ, thiết bị OEM

Ứng dụng thực tế Cảm biến áp suất Gems

Cảm biến áp suất Gems được ứng dụng rộng rãi trong:

Hệ thống thủy lực và khí nén: Máy ép thủy lực, máy công cụ CNC, xe cơ giới chuyên dụng.

Ngành nước và xử lý nước: Giám sát áp suất đường ống cấp nước, hệ thống PCCC, trạm bơm.

Dầu khí, hóa chất & năng lượng: Giám sát áp suất bồn chứa, đường ống dẫn khí, dầu diesel.

Chế tạo máy công nghiệp (OEM): Máy nén khí, thiết bị y tế, hệ thống làm mát tủ điện và các dây chuyền tự động hóa.
