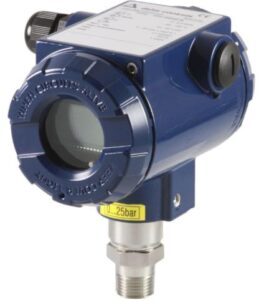

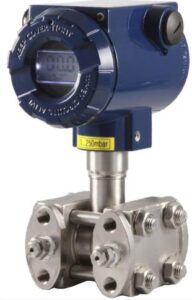

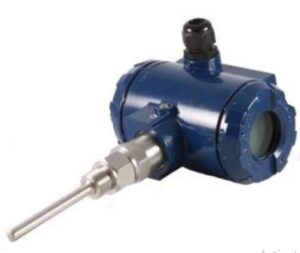

Cảm biến áp suất Delta Mobrey D21, D22, D23 cho hệ thống công nghiệp

Cảm biến áp suất Delta Mobrey được sử dụng để đo áp suất và chuyển đổi giá trị đo thành tín hiệu đưa về PLC, DCS hoặc hệ thống giám sát. Các dòng D21, D22 và D23 đáp ứng những yêu cầu khác nhau, từ đo áp suất bằng tín hiệu analog đến cấu hình thông minh qua giao thức HART.

Trong hệ thống đường ống, bồn chứa và thiết bị công nghệ, lựa chọn cảm biến cần dựa trên môi chất, dải đo, kiểu áp suất và điều kiện lắp đặt. Với danh mục bộ truyền áp suất thuộc D-Series, Delta Mobrey cung cấp nhiều lựa chọn kết nối quá trình, vật liệu tiếp xúc và chức năng cấu hình cho từng vị trí đo.

Cảm biến áp suất Delta Mobrey chuyển áp suất thành dữ liệu điều khiển

Áp suất tại đường ống hoặc thiết bị được truyền đến phần tử cảm biến thông qua kết nối quá trình. Bộ phận điện tử xử lý tín hiệu và chuyển thành đầu ra tương ứng với dải đo đã chọn.

Với cảm biến áp suất Delta Mobrey, tín hiệu đo liên tục giúp hệ thống điều khiển theo dõi sự thay đổi áp suất trong quá trình vận hành. Người dùng có thể hiển thị giá trị trên HMI, thiết lập cảnh báo trong PLC hoặc sử dụng dữ liệu làm tín hiệu phản hồi cho vòng điều khiển.

Cần phân biệt bộ truyền áp suất với công tắc áp suất. Bộ truyền cung cấp giá trị đo liên tục, còn công tắc áp suất chuyển trạng thái tiếp điểm khi áp suất đi qua ngưỡng cài đặt. Việc xác định đúng chức năng giúp chọn đúng nhóm thiết bị ngay từ khi lập yêu cầu mua hàng.

Các model cảm biến áp suất Delta Mobrey nổi bật

Cảm biến áp suất Delta Mobrey D21

Delta Mobrey D21 là bộ truyền áp suất thông minh thuộc D-Series, có màn hình hiển thị tại chỗ và hỗ trợ giao thức HART. Model này phù hợp với những vị trí cần vừa quan sát trực tiếp, vừa truyền dữ liệu về hệ thống điều khiển.

D21 cho phép thiết lập dải đo, dịch điểm zero, đặc tuyến đầu ra và thời gian giảm chấn. Các chức năng này hỗ trợ kỹ thuật viên điều chỉnh thiết bị theo yêu cầu của vị trí đo, đồng thời thuận tiện khi kiểm tra và hiệu chuẩn.

Datasheet D21 công bố mức chính xác tiêu chuẩn đến ±0,075% dải đo hiệu chuẩn, kèm điều kiện và ngoại lệ theo phiên bản. Khi lựa chọn cảm biến áp suất Delta Mobrey D21, cần kiểm tra sai số áp dụng cho đúng dải đo và cấu hình đặt hàng.

Cảm biến áp suất Delta Mobrey D22

Delta Mobrey D22 là bộ truyền áp suất analog dạng nhỏ gọn. Đây là dòng sản phẩm cần xem xét khi hệ thống ưu tiên kết cấu gọn và tín hiệu đo đưa trực tiếp về bộ điều khiển.

Mã đặt hàng D22 được xây dựng từ nhiều lựa chọn, bao gồm vỏ, đầu nối điện, vật liệu tiếp xúc, dải đo, kết nối quá trình và tín hiệu đầu ra. Do đó, tên D22 mới xác định dòng sản phẩm, chưa đủ để lựa chọn một thiết bị thay thế hoàn chỉnh.

Khi hỏi mua cảm biến áp suất Delta Mobrey D22, người dùng nên cung cấp thông số đầu vào analog của PLC và cấu hình cảm biến đang sử dụng. Điều này giúp kiểm tra đồng thời cả tín hiệu điện lẫn kết nối cơ khí.

Cảm biến áp suất Delta Mobrey D23

Delta Mobrey D23 là bộ truyền áp suất thông minh dạng compact, kết hợp thiết kế nhỏ gọn với đầu ra 4–20 mA và giao thức HART.

D23 có các cấu hình phục vụ đo áp suất tương đối, chân không và áp suất tuyệt đối. Những lựa chọn này đáp ứng các yêu cầu đo khác nhau, vì vậy phải xác định đúng kiểu áp suất trước khi chọn dải.

Dòng cảm biến áp suất Delta Mobrey D23 còn có lựa chọn vật liệu tiếp xúc và màng ngăn cho những ứng dụng đặc thù. Khả năng sử dụng với môi chất cụ thể cần được đối chiếu theo cấu hình hoàn chỉnh.

Lựa chọn giữa D21, D22 và D23

Nếu vị trí đo cần màn hình tại chỗ cùng khả năng cấu hình thông minh, D21 là dòng đáng xem xét. Việc đọc trực tiếp tại thiết bị giúp nhân viên vận hành thuận tiện khi đối chiếu áp suất thực tế với dữ liệu trên hệ thống.

D22 phù hợp với yêu cầu bộ truyền analog nhỏ gọn. Với hệ thống cần giao thức HART nhưng vẫn ưu tiên kích thước compact, D23 là lựa chọn cần đưa vào quá trình đối chiếu.

Điểm quyết định khi chọn cảm biến áp suất Delta Mobrey vẫn là yêu cầu kỹ thuật của vị trí đo. Model phù hợp phải đáp ứng đồng thời dải áp suất, vật liệu, kết nối, nguồn cấp và phương thức truyền tín hiệu.

Tín hiệu 4–20 mA và khả năng cấu hình HART

Tín hiệu 4–20 mA được sử dụng để biểu diễn giá trị áp suất theo dải đã thiết lập. Chẳng hạn, với cảm biến được cấu hình tuyến tính 0–10 bar, giá trị 4 mA tương ứng 0 bar và 20 mA tương ứng 10 bar. Phần mềm PLC phải được đặt cùng dải để hiển thị đúng.

Ở các model hỗ trợ HART như D21 và D23, người dùng có thể giao tiếp với bộ truyền bằng thiết bị hoặc phần mềm tương thích. Chức năng này hỗ trợ đọc thông tin và cấu hình các tham số được nhà sản xuất cho phép.

Khi thay cảm biến áp suất Delta Mobrey, cần đối chiếu cả dải đo trên thiết bị và thang quy đổi trong bộ điều khiển. Cảm biến đấu đúng dây nhưng cấu hình khác dải vẫn có thể khiến hệ thống hiển thị sai áp suất.

Vật liệu tiếp xúc ảnh hưởng trực tiếp đến độ bền

Phần tiếp xúc môi chất cần được lựa chọn theo thành phần chất lỏng hoặc khí, nhiệt độ và điều kiện vận hành. Việc chỉ kiểm tra vật liệu vỏ ngoài sẽ chưa phản ánh đầy đủ khả năng tương thích của cảm biến.

D21 có các lựa chọn vật liệu tiếp xúc như 316L và Hastelloy C276, cùng tùy chọn màng mạ vàng theo cấu hình. D23 cũng có những lựa chọn vật liệu dành cho yêu cầu môi chất đặc thù.

Đối với cảm biến áp suất Delta Mobrey dùng trong hóa chất, cần cung cấp tên môi chất, nồng độ và nhiệt độ. Những dữ liệu này giúp đánh giá vật liệu màng, kết nối và các bộ phận tiếp xúc một cách chính xác hơn.

Lắp đặt cảm biến trên đường ống và hệ thống hơi

Vị trí lắp ảnh hưởng đến khả năng đo và tuổi thọ thiết bị. Những điểm có rung mạnh, xung áp hoặc nhiệt độ cao cần được xem xét trước khi kết nối cảm biến trực tiếp.

Với hơi nóng hoặc môi chất nhiệt độ cao, tài liệu D21 hướng dẫn sử dụng siphon hoặc đường lấy áp phù hợp. Van cách ly phía trước cảm biến cũng giúp thuận tiện khi kiểm tra, hiệu chỉnh hoặc thay thiết bị.

Khi lắp cảm biến áp suất Delta Mobrey, cần kiểm tra đúng chuẩn ren và phương thức làm kín. Các kết nối có hình dạng gần giống nhau vẫn có thể khác tiêu chuẩn, dẫn đến lắp không kín hoặc làm hỏng ren.
