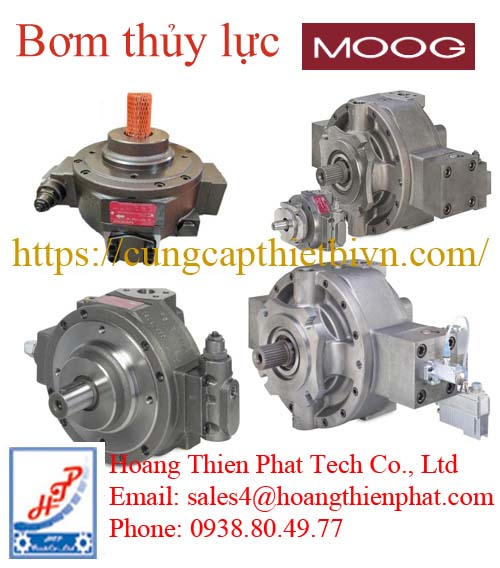

Bơm MOOG tại Việt Nam

Trong một hệ thống thủy lực, bơm thường được ví như nguồn năng lượng trung tâm. Nhưng với những dây chuyền có tải thay đổi liên tục, áp suất cao và yêu cầu kiểm soát chuyển động chặt chẽ, nhiệm vụ của bơm không đơn giản chỉ là “đẩy dầu”. Đó cũng là lý do Bơm MOOG xuất hiện trong nhiều hệ thống thủy lực công nghiệp có yêu cầu cao về hiệu suất và khả năng kiểm soát.

MOOG được biết đến rộng rãi trong lĩnh vực motion control với các giải pháp servo, van điều khiển, thiết bị điện – thủy lực và hệ thống truyền động. Trong mảng thủy lực, Bơm thủy lực MOOG là một nhóm sản phẩm đáng chú ý, đặc biệt là công nghệ radial piston pump – bơm piston hướng kính.

Các dòng Bơm piston MOOG, Bơm piston hướng kính MOOG, Bơm MOOG RKP và những model như Bơm MOOG D955 có thể gặp trên máy ép, máy tạo hình kim loại, máy đúc, thiết bị thử nghiệm, dây chuyền thép và nhiều hệ thống thủy lực công nghiệp khác.

Bơm MOOG – Khi bơm thủy lực trở thành một phần của hệ thống điều khiển

Một hệ thống thủy lực truyền thống thường được hình dung theo chuỗi: bơm tạo lưu lượng, van điều chỉnh và xi lanh thực hiện chuyển động. Nhưng trong những hệ thống hiện đại, các thành phần này có thể được phối hợp chặt chẽ hơn nhằm kiểm soát năng lượng và chuyển động của máy.

Đây là môi trường phù hợp với Bơm MOOG.

Các giải pháp bơm piston của MOOG được phát triển để đáp ứng những hệ thống yêu cầu áp suất cao và khả năng vận hành theo điều kiện tải thực tế. Khi kết hợp với van MOOG, cảm biến, bộ điều khiển và các thành phần motion control, bơm có thể trở thành một phần trong kiến trúc điều khiển thủy lực hoàn chỉnh.

Vì vậy, khi nhắc đến Bơm thủy lực MOOG, nhóm sản phẩm đáng quan tâm không phải những bơm bánh răng đơn giản mà chính là các giải pháp piston hướng kính có khả năng làm việc trong những hệ thống công nghiệp đòi hỏi cao.

Điểm nhận diện của Bơm piston hướng kính MOOG

Hãy tưởng tượng nhiều piston được bố trí xung quanh một tâm quay thay vì xếp song song theo trục. Đó chính là nguyên lý bố trí cơ bản tạo nên tên gọi radial piston – piston hướng kính.

Ở Bơm piston hướng kính MOOG, các piston thực hiện chuyển động tịnh tiến để hút và đẩy dầu trong quá trình trục bơm quay. Cách bố trí này tạo điều kiện để bơm làm việc ở áp suất cao và phù hợp với nhiều ứng dụng thủy lực công nghiệp.

Đây cũng là điểm khác biệt quan trọng giữa Bơm piston MOOG và nhiều thiết kế bơm thủy lực phổ thông.

Khi khách hàng tìm kiếm Bơm MOOG, các thuật ngữ thường gặp nhất sẽ là:

MOOG Radial Piston Pump – MOOG RKP – RKP-II – Bơm piston hướng kính MOOG – Bơm MOOG D955.

Đây là những tên gọi cần chú ý khi kiểm tra catalog hoặc nameplate thiết bị.

Động cơ Servo MOOG tại Việt Nam

Bơm MOOG RKP – Dòng sản phẩm nổi bật trong hệ thống thủy lực

RKP có nghĩa là gì?

Bơm MOOG RKP thuộc nhóm Radial Piston Pump. Đây là một trong những dòng bơm thủy lực gắn liền với danh mục sản phẩm công nghiệp của MOOG.

RKP được phát triển với nhiều kích thước dung tích khác nhau để đáp ứng từng yêu cầu về lưu lượng, áp suất và công suất hệ thống.

Trong thực tế, có thể gặp các kích thước/dòng RKP như:

MOOG RKP 19

MOOG RKP 32

MOOG RKP 45

MOOG RKP 63

MOOG RKP 80

MOOG RKP 100

MOOG RKP 140

MOOG RKP 250

Tùy thế hệ và cấu hình, danh mục thực tế có thể khác nhau. Vì vậy, con số dung tích không nên được sử dụng như mã đặt hàng hoàn chỉnh.

Bơm MOOG RKP-II

RKP-II là thế hệ Bơm piston hướng kính MOOG được phát triển cho các hệ thống thủy lực công nghiệp. Dòng sản phẩm này có nhiều cấu hình điều khiển nhằm thích ứng với yêu cầu vận hành khác nhau.

Khi sử dụng Bơm MOOG RKP, việc lựa chọn không chỉ dựa vào dung tích bơm. Người thiết kế còn phải xem xét áp suất, tốc độ, chiều quay, loại điều khiển, kết cấu trục, mặt bích và môi chất thủy lực.

Đó là lý do hai bơm cùng được gọi là RKP 80 chưa chắc có thể thay thế trực tiếp cho nhau.

Bơm MOOG D955 – Model thực tế thường gặp trên thiết bị

Bên cạnh cách gọi RKP, trong thực tế bảo trì máy có thể gặp Bơm MOOG D955.

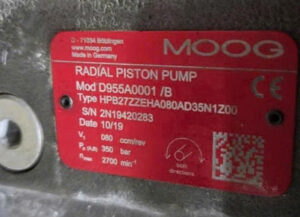

Một ví dụ cụ thể là:

MOOG D955A0001/B

Type: HPB27ZZEHA080AD35N1Z00

Displacement: 80 cc/rev

Maximum pressure: 350 bar

Maximum speed: 2700 rpm

Made in Germany

Đây là ví dụ cho thấy tại sao khi tìm Bơm MOOG D955 thay thế, chỉ cung cấp “D955” là chưa đủ.

Chuỗi type code HPB27ZZEHA080AD35N1Z00 chứa thông tin nhận diện cấu hình cụ thể của sản phẩm. Khi gửi yêu cầu báo giá, model và type cần được cung cấp đồng thời để hạn chế nhầm phiên bản.

Đặc biệt với máy đã vận hành nhiều năm, nhà máy nên chụp rõ toàn bộ nameplate của Bơm MOOG D955 trước khi tháo bơm khỏi hệ thống.

Cấu tạo Bơm thủy lực MOOG có gì đáng chú ý?

Cụm piston hướng kính

Đây là thành phần tạo nên đặc trưng của Bơm piston MOOG. Các piston được bố trí theo hướng kính và thực hiện chu kỳ hút – đẩy dầu khi trục quay.

Chuyển động của piston tạo ra sự thay đổi thể tích trong các khoang làm việc, từ đó hình thành dòng dầu cung cấp cho hệ thống.

Trục truyền động

Trục nhận mô-men từ động cơ điện hoặc nguồn truyền động bên ngoài. Tốc độ trục ảnh hưởng trực tiếp đến lưu lượng và điều kiện làm việc của bơm.

Do đó, khi thay Bơm thủy lực MOOG, tốc độ cho phép của bơm mới phải được kiểm tra với tốc độ motor đang sử dụng.

Cơ cấu điều khiển lưu lượng

Đối với các cấu hình bơm biến thiên, cơ cấu điều khiển đóng vai trò thay đổi lượng dầu mà bơm cung cấp theo nhu cầu của hệ thống.

Tùy phiên bản Bơm MOOG RKP, phương thức điều khiển có thể khác nhau. Đây là thông tin phải đối chiếu theo datasheet của từng mã cụ thể.

Thân bơm

Thân Bơm MOOG chứa các cụm chi tiết làm việc và các đường dầu bên trong. Thiết kế phải đáp ứng điều kiện áp suất và chu kỳ hoạt động của hệ thống thủy lực.

Các cổng dầu

Bơm có các kết nối hút, đẩy và các đường dầu chức năng tùy cấu hình. Khi thay thế bơm, vị trí và tiêu chuẩn kết nối cần được kiểm tra để tránh phát sinh thay đổi đường ống.

Một vòng quay của Bơm piston MOOG diễn ra như thế nào?

Khi động cơ truyền mô-men đến trục Bơm piston MOOG, cơ cấu bên trong bắt đầu tạo chuyển động cho các piston.

Trong giai đoạn thể tích buồng làm việc tăng, áp suất bên trong giảm và dầu được hút vào bơm. Khi piston chuyển sang hành trình ngược lại, thể tích giảm và dầu được đẩy về phía đường áp suất.

Chu kỳ này lặp lại liên tục khi trục quay.

Với Bơm piston hướng kính MOOG, nhiều piston cùng hoạt động theo chu kỳ quanh tâm trục, tạo ra dòng dầu cung cấp cho hệ thống.

Nếu bơm có khả năng thay đổi dung tích, hệ thống điều khiển có thể điều chỉnh lượng dầu cung cấp phù hợp với nhu cầu tải. Điều này đặc biệt hữu ích trên máy có chu kỳ làm việc biến đổi.

Bơm MOOG đi vào nhà máy ở những vị trí nào?

Máy ép thủy lực

Máy ép là một ứng dụng điển hình của Bơm thủy lực MOOG. Quá trình ép có thể bao gồm nhiều giai đoạn như tiếp cận nhanh, ép tải cao, giữ áp và hồi về.

Mỗi giai đoạn có yêu cầu khác nhau về lưu lượng và áp suất. Một hệ thống bơm phù hợp giúp đáp ứng các trạng thái tải này hiệu quả hơn.

Máy ép nhựa và máy đúc

Các cơ cấu đóng khuôn, giữ khuôn, phun và điều khiển chuyển động cần nguồn thủy lực ổn định. Bơm piston MOOG có thể được sử dụng trong những hệ thống yêu cầu áp suất cao và chu kỳ hoạt động liên tục.

Ngành thép

Trong dây chuyền cán thép, nhiều cơ cấu thủy lực phải làm việc với tải lớn và thay đổi nhanh. Bơm MOOG có thể xuất hiện trong các power unit cung cấp dầu cho hệ thống điều khiển của máy.

Máy tạo hình kim loại

Máy uốn, máy dập và thiết bị tạo hình sử dụng lực thủy lực lớn để thực hiện quá trình gia công. Đây cũng là nhóm ứng dụng phù hợp với Bơm piston hướng kính MOOG.

Thiết bị thử nghiệm

Test bench và máy kiểm tra tải thường yêu cầu nguồn thủy lực có khả năng hoạt động theo nhiều điều kiện áp suất khác nhau.

Các hệ thống này có thể kết hợp Bơm MOOG, van servo MOOG và bộ điều khiển để tạo thành một hệ thống thử nghiệm có khả năng kiểm soát tải và chuyển động.

Bơm MOOG khác gì so với bơm bánh răng thông thường?

Không phải hệ thống nào cũng cần sử dụng Bơm MOOG.

Bơm bánh răng có cấu tạo tương đối đơn giản và phù hợp với rất nhiều ứng dụng thủy lực thông thường. Tuy nhiên, khi hệ thống yêu cầu áp suất cao, khả năng thay đổi lưu lượng hoặc điều khiển theo tải, bơm piston thường trở thành lựa chọn đáng cân nhắc.

Bơm piston MOOG đặc biệt hướng đến các hệ thống công nghiệp cần hiệu suất và khả năng kiểm soát cao.

Vì vậy, lựa chọn giữa bơm bánh răng và Bơm piston hướng kính MOOG phải căn cứ vào yêu cầu thực tế của máy chứ không đơn thuần dựa vào giá thành của bơm.

Không nên chọn Bơm MOOG chỉ bằng dung tích

Hai Bơm MOOG RKP 80 có cùng dung tích chưa chắc là hai sản phẩm giống nhau.

Sự khác biệt có thể nằm ở kiểu trục, chiều quay, bộ điều khiển, mặt bích, cổng kết nối hoặc các tùy chọn khác.

Điều tương tự cũng áp dụng với Bơm MOOG D955. Mã series giúp xác định họ sản phẩm, nhưng type code mới giúp thu hẹp cấu hình cụ thể.

Khi thay thế thiết bị trên máy cũ, nguyên tắc an toàn là đối chiếu toàn bộ mã trên nameplate trước khi đặt hàng.

Những dấu hiệu Bơm thủy lực MOOG cần được kiểm tra

Sau thời gian dài vận hành, bơm thủy lực có thể xuất hiện tiếng ồn bất thường, rung, nhiệt độ tăng, lưu lượng giảm hoặc không đạt được áp suất yêu cầu.

Tuy nhiên, không nên kết luận ngay rằng Bơm MOOG đã hỏng.

Một số hiện tượng tương tự có thể xuất phát từ dầu thủy lực không phù hợp, lọc bị nghẹt, đường hút có vấn đề, mức dầu thấp hoặc không khí xâm nhập vào hệ thống.

Trước khi thay Bơm piston MOOG, cần kiểm tra tổng thể power unit để xác định đúng nguyên nhân.

Dầu thủy lực ảnh hưởng trực tiếp đến tuổi thọ Bơm MOOG

Bất kỳ Bơm piston hướng kính MOOG nào cũng làm việc trực tiếp với dầu thủy lực. Vì vậy, tình trạng dầu có ảnh hưởng lớn đến độ ổn định của bơm.

Dầu nhiễm bẩn có thể làm tăng mài mòn các bề mặt làm việc. Dầu có độ nhớt không phù hợp cũng có thể ảnh hưởng đến khả năng bôi trơn và hiệu suất hệ thống.

Hệ thống lọc cần được bảo dưỡng theo điều kiện vận hành thực tế. Khi thay bơm mới, việc kiểm tra và làm sạch dầu cũng rất quan trọng để tránh đưa một Bơm MOOG mới vào hệ thống đang có dầu nhiễm bẩn.

Bơm MOOG và Van MOOG – Hai thành phần của cùng một bài toán chuyển động

Một điểm thú vị của hệ sinh thái MOOG Việt Nam là khả năng tiếp cận đồng thời nhiều thành phần liên quan đến motion control.

Trong một hệ thống thủy lực, Bơm MOOG tạo nguồn lưu lượng và áp suất. Van servo hoặc van tỷ lệ MOOG tiếp tục điều chỉnh dòng dầu đến cơ cấu chấp hành. Cảm biến và bộ điều khiển cung cấp thông tin phản hồi để hệ thống kiểm soát chuyển động.

Do đó, trên một máy công nghiệp có thể đồng thời gặp Bơm thủy lực MOOG, Van servo MOOG, Servo Motor MOOG hoặc các thiết bị điều khiển khác của cùng thương hiệu.

Đây cũng là lý do MOOG thường được nhắc đến không chỉ như một hãng bơm thủy lực mà là một thương hiệu chuyên sâu về công nghệ điều khiển chuyển động.

Chọn Bơm MOOG cho dự án mới

Với dự án thiết kế mới, việc lựa chọn Bơm MOOG nên bắt đầu từ yêu cầu của hệ thống thay vì chọn model trước.

Cần xác định lưu lượng lớn nhất mà máy cần, áp suất vận hành, áp suất đỉnh, chu kỳ tải, loại dầu, nhiệt độ làm việc và tốc độ motor dẫn động.

Sau đó mới xác định dung tích bơm và phương thức điều khiển phù hợp.

Nếu hệ thống thường xuyên thay đổi lưu lượng, việc lựa chọn Bơm MOOG RKP với cấu hình điều khiển thích hợp có thể mang lại lợi thế so với phương án bơm luôn cung cấp lưu lượng cố định.
