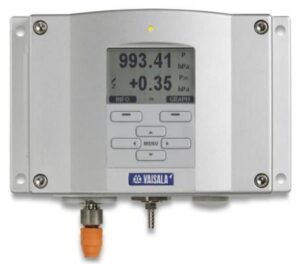

Bộ truyền tín hiệu Vaisala
Bộ truyền tín hiệu Vaisala (Transmitter / Controller) là thành phần trung tâm nhận dữ liệu từ các đầu đo (Probe), hiển thị chỉ số và chuyển đổi thành tín hiệu chuẩn công nghiệp như 4-20mA, Modbus RTU, Ethernet IP hay BACnet để kết nối với hệ thống PLC/DCS.
Dòng thiết bị truyền tín hiệu cao cấp và phổ biến nhất hiện nay của Vaisala là hệ sinh thái Indigo Series.
Mô tả

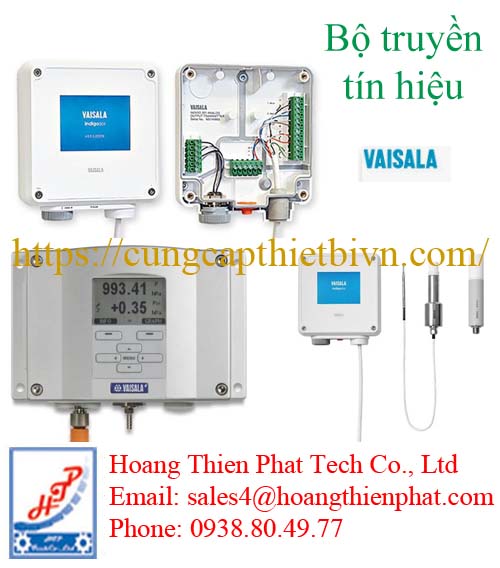

Bộ truyền tín hiệu Vaisala
Bộ truyền tín hiệu Vaisala tiếp nhận dữ liệu từ đầu dò tương thích, hiển thị thông số tại chỗ và truyền tín hiệu về hệ thống giám sát. Trong nền tảng Vaisala Indigo, các dòng Indigo200, Indigo300 và Indigo500 đáp ứng nhiều yêu cầu kết nối cho phép đo độ ẩm, nhiệt độ, điểm sương, CO₂, độ ẩm trong dầu và hơi hydrogen peroxide.
Để lựa chọn đúng bộ truyền tín hiệu Vaisala, cần xem xét đồng thời đầu dò, đại lượng cần đo và phương thức nhận tín hiệu của hệ thống điều khiển.
Đầu dò đo lường, bộ truyền tín hiệu kết nối dữ liệu

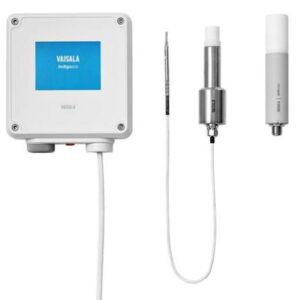

Trong một hệ thống Indigo, Cảm biến Vaisala đảm nhiệm phép đo tại vị trí cần giám sát. Bộ truyền tín hiệu Vaisala đóng vai trò thiết bị chủ, bổ sung khả năng hiển thị, cấp nguồn và xuất dữ liệu theo cấu hình.
Cấu trúc này cho phép bố trí đầu dò tại điểm đo, trong khi bộ truyền được đặt ở vị trí thuận tiện cho quan sát và đấu nối. Tùy thiết bị, đầu dò có thể gắn trực tiếp hoặc kết nối qua cáp.
Ví dụ, khi giám sát điểm sương của hệ thống sấy khí, đầu dò được lựa chọn theo điều kiện đo thực tế. Bộ truyền tín hiệu tiếp nhận kết quả và đưa về bộ điều khiển để theo dõi chất lượng khí sau sấy.
Bộ truyền tín hiệu Vaisala Indigo không phải bộ chuyển đổi đa năng cho mọi loại cảm biến. Khả năng kết nối cần được đối chiếu theo danh sách đầu dò tương thích của từng model.
Các dòng bộ truyền tín hiệu Vaisala Indigo
Indigo201 và Indigo202: Chọn theo giao tiếp của hệ thống
Dòng Vaisala Indigo200 phù hợp với nhu cầu kết nối đầu dò thông minh và theo dõi dữ liệu tại điểm đo.
Hai model cần phân biệt là:
| Model | Đặc điểm kết nối chính | Nhu cầu sử dụng |
|---|---|---|
| Indigo201 | Ba đầu ra analog | Đưa các thông số đo về ngõ vào analog của bộ điều khiển |
| Indigo202 | RS-485, Modbus RTU | Kết nối với hệ thống thu thập dữ liệu qua truyền thông số |
Việc lựa chọn bộ truyền tín hiệu Vaisala Indigo201 hay Indigo202 phụ thuộc vào thiết kế tủ điều khiển hiện hữu. Nếu hệ thống sử dụng ngõ vào analog, cần xác định loại tín hiệu và thang đo. Nếu sử dụng Modbus RTU, cần kiểm tra thông số truyền thông và cấu hình đọc dữ liệu.
Indigo300: Hiển thị tại chỗ và xuất tín hiệu analog
Vaisala Indigo300 là lựa chọn cho ứng dụng cần quan sát thông số trên màn hình màu và truyền dữ liệu qua các đầu ra analog. Thiết bị có vỏ kim loại, phù hợp với những vị trí lắp đặt cần kết cấu chắc chắn.
Indigo300 hỗ trợ ba đầu ra analog, với các lựa chọn tín hiệu theo cấu hình thiết bị. Đại lượng xuất ra phụ thuộc vào đầu dò kết nối; chẳng hạn, thông số CO₂ chỉ có khi sử dụng đầu dò CO₂ tương thích.
Khi đưa bộ truyền tín hiệu Vaisala Indigo300 vào hệ thống, kỹ sư cần thống nhất thang đo giữa đầu ra của bộ truyền và ngõ vào của PLC. Cài đặt không khớp có thể khiến giá trị trên màn hình đúng nhưng giá trị tại hệ thống giám sát bị sai.
Indigo510 và Indigo520: Mở rộng khả năng giám sát
Dòng Vaisala Indigo500 phục vụ các hệ thống cần nhiều chức năng kết nối và quản lý dữ liệu hơn. Hai model tiêu biểu là Indigo510 và Indigo520.
| Model | Đầu ra analog | Đặc điểm tiêu biểu |
|---|---|---|
| Indigo510 | Hai đầu ra | Kết nối Ethernet, Modbus TCP/IP và chức năng ghi dữ liệu |
| Indigo520 | Bốn đầu ra | Hai relay, một đầu vào analog và nhiều lựa chọn nguồn cấp theo cấu hình |
Bộ truyền tín hiệu Vaisala Indigo500 phù hợp khi cần đưa dữ liệu đo vào mạng giám sát hoặc xem lại dữ liệu đã ghi để đánh giá diễn biến vận hành. Các tùy chọn màn hình, nguồn cấp và kết nối phải được xác nhận trong mã đặt hàng.
So sánh các dòng bộ truyền tín hiệu Vaisala Indigo
Các dòng bộ truyền tín hiệu Vaisala Indigo200, Indigo300 và Indigo500 khác nhau chủ yếu ở giao tiếp đầu ra, số lượng đầu dò kết nối, khả năng ghi dữ liệu và kết cấu vỏ. Trong đó, Indigo201 và Indigo202 thuộc dòng Indigo200; Indigo510 và Indigo520 thuộc dòng Indigo500.
Bảng so sánh chức năng chính
| Tiêu chí | Indigo201 | Indigo202 | Indigo300 | Indigo510 | Indigo520 |
|---|---|---|---|---|---|
| Số đầu dò kết nối | Một | Một | Một | Một | Tối đa hai |
| Đầu ra analog | Ba | Không | Ba | Hai | Bốn |
| RS-485, Modbus RTU | Không | Có | Không | Không | Không |
| Ethernet, Modbus TCP/IP | Không | Không | Không | Có | Có |
| Relay | Hai | Hai | Không | Không | Hai |
| Đầu vào analog bổ sung | Không | Không | Không | Không | Một |
| Ghi dữ liệu nội bộ | Không | Không | Không | Có | Có |
| Màn hình | Có hoặc không, tùy cấu hình | Màn hình màu | Màn hình màu | Màn hình cảm ứng màu hoặc không màn hình | Màn hình cảm ứng màu hoặc không màn hình |
| Vật liệu vỏ | Nhựa | Nhựa | Kim loại | Kim loại | Kim loại |
Indigo201 và Indigo202 khác nhau ở cách đưa dữ liệu về hệ thống
Bộ truyền tín hiệu Vaisala Indigo201 phù hợp khi PLC hoặc bộ ghi sử dụng ngõ vào analog. Ba đầu ra cho phép truyền các đại lượng do đầu dò hỗ trợ, chẳng hạn độ ẩm và nhiệt độ, về từng kênh nhận tương ứng.
Vaisala Indigo202 phù hợp với hệ thống sử dụng RS-485, Modbus RTU. Dữ liệu được đọc qua truyền thông số, giúp hạn chế việc phải bố trí một kênh analog riêng cho từng thông số.
Khi thay thế thiết bị, cần chú ý: Indigo201 và Indigo202 không thể hoán đổi trực tiếp nếu chưa kiểm tra cách đấu dây và chương trình đọc dữ liệu.
Indigo300 phù hợp khi cần vỏ kim loại và tín hiệu analog
Bộ truyền tín hiệu Vaisala Indigo300 kết hợp màn hình màu, vỏ kim loại và ba đầu ra analog. Dòng này phù hợp với điểm đo cần quan sát tại chỗ và đưa dữ liệu về tủ điều khiển bằng tín hiệu dòng điện hoặc điện áp theo cấu hình.
So với Indigo201, điểm khác biệt đáng cân nhắc là kết cấu vỏ và thiết kế phục vụ lắp đặt. Tuy nhiên, Indigo300 không có relay, nên ứng dụng cần tiếp điểm cảnh báo phải xử lý qua PLC hoặc thiết bị bổ sung.
Indigo510 phục vụ giám sát qua mạng và ghi dữ liệu
Vaisala Indigo510 phù hợp khi cần kết nối một đầu dò, xuất hai tín hiệu analog và truyền dữ liệu qua Ethernet, Modbus TCP/IP.
Chức năng ghi dữ liệu nội bộ hỗ trợ xem lại diễn biến thông số đo. Đây là lựa chọn đáng xem xét cho điểm giám sát cần dữ liệu lịch sử nhưng không yêu cầu số lượng đầu vào, đầu ra như Indigo520.
Indigo520 dành cho hệ thống cần nhiều kết nối hơn
Bộ truyền tín hiệu Vaisala Indigo520 hỗ trợ tối đa hai đầu dò tương thích, bốn đầu ra analog, hai relay và một đầu vào analog bổ sung.
Cấu hình này phù hợp khi cần tập hợp nhiều thông số tại một vị trí giám sát. Ví dụ, hệ thống có thể kết nối hai đầu dò phù hợp để theo dõi các đại lượng khác nhau, sau đó đưa dữ liệu về mạng điều khiển.
Đầu vào analog bổ sung không đồng nghĩa với một cổng đầu dò Indigo thứ ba. Cần kiểm tra loại tín hiệu và mục đích sử dụng được hỗ trợ.
Bộ truyền tín hiệu Vaisala sử dụng với những phép đo nào?
Giám sát độ ẩm và nhiệt độ
Khi kết hợp với đầu dò độ ẩm và nhiệt độ tương thích, bộ truyền tín hiệu Vaisala hỗ trợ theo dõi điều kiện tại kho bảo quản, phòng sản xuất hoặc buồng thử nghiệm.
Dữ liệu có thể được dùng để giám sát và làm đầu vào cho điều khiển môi trường. Đầu dò cần được chọn theo nhiệt độ, độ ẩm và điều kiện tiếp xúc thực tế.
Theo dõi điểm sương của khí công nghệ
Trong hệ thống khí nén và sấy, phép đo điểm sương giúp đánh giá độ khô của khí. Bộ truyền tín hiệu đưa kết quả từ đầu dò tương thích về hệ thống giám sát, giúp người vận hành nhận biết khi điều kiện khí thay đổi.
Khả năng chịu áp suất và nhiệt độ tại điểm đo thuộc về cấu hình đầu dò, phụ kiện lấy mẫu và cách lắp đặt, cần được kiểm tra riêng.
Đo CO₂ và độ ẩm trong dầu
Với đầu dò phù hợp, bộ truyền tín hiệu Vaisala có thể hiển thị và truyền dữ liệu CO₂ hoặc độ ẩm trong dầu.
Phép đo CO₂ phục vụ các ứng dụng kiểm soát môi trường và quy trình. Phép đo độ ẩm trong dầu hỗ trợ theo dõi tình trạng dầu bôi trơn hoặc dầu thủy lực, cung cấp thêm dữ liệu cho công tác bảo trì.
