Cảm biến áp suất Vaisala – Giải pháp đo khí áp với công nghệ BAROCAP®

Cảm biến áp suất Vaisala được sử dụng để đo áp suất khí quyển, phục vụ giám sát môi trường, trạm khí tượng, hàng không và các hệ thống đo lường cần dữ liệu khí áp chính xác. Những dòng tiêu biểu gồm PTB110, PTB210 và PTB330, sử dụng công nghệ cảm biến điện dung silicon BAROCAP® do Vaisala phát triển.

Cần phân biệt đúng ứng dụng: các dòng PTB này đo áp suất tuyệt đối phục vụ đo khí áp. Khi cần đo áp suất nước, dầu thủy lực hoặc khí nén đường ống, kỹ sư cần kiểm tra loại môi chất, dải áp và khả năng tương thích trước khi lựa chọn.

Từ biến động khí áp đến dữ liệu phục vụ vận hành

Áp suất khí quyển thay đổi theo độ cao và điều kiện thời tiết. Trong một hệ thống quan trắc, dữ liệu khí áp giúp theo dõi diễn biến môi trường. Trong hệ thống đo lường, thông số này còn có thể được sử dụng để bù ảnh hưởng của áp suất lên kết quả đo.

Cảm biến áp suất Vaisala chuyển đổi áp suất tại vị trí đo thành tín hiệu điện để hệ thống thu thập và xử lý. Tùy dòng thiết bị và cấu hình, người dùng có thể lựa chọn phương thức truyền tín hiệu phù hợp với bộ ghi dữ liệu hoặc hệ thống giám sát.

Khả năng duy trì kết quả ổn định đặc biệt có ý nghĩa với những điểm đo hoạt động liên tục, nơi sai lệch kéo dài có thể ảnh hưởng đến chất lượng dữ liệu.

Công nghệ BAROCAP® hoạt động như thế nào?

Bộ phận đo cốt lõi của các dòng PTB là cảm biến áp suất tuyệt đối điện dung silicon BAROCAP®.

Khi áp suất tác động lên màng cảm biến, màng biến dạng làm thay đổi điện dung. Mạch điện tử tiếp nhận thay đổi này, xử lý và chuyển đổi thành giá trị áp suất. Việc bù nhiệt giúp hạn chế ảnh hưởng của nhiệt độ đến kết quả đo.

Đặc tính cần quan tâm khi đánh giá cảm biến áp suất Vaisala gồm độ chính xác, độ trễ, độ lặp lại, ảnh hưởng của nhiệt độ và độ ổn định dài hạn. Các yếu tố này quyết định mức độ phù hợp của thiết bị với từng yêu cầu giám sát.

Các dòng cảm biến áp suất Vaisala tiêu biểu

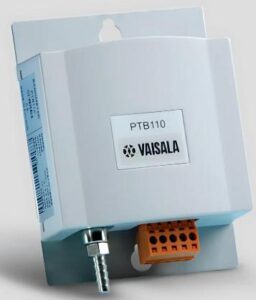

Vaisala PTB110 – Tích hợp vào hệ thống giám sát khí áp

Cảm biến Vaisala PTB110 phù hợp với nhu cầu đo áp suất khí quyển tại nhiệt độ phòng và giám sát áp suất môi trường trong điều kiện nhiệt độ thay đổi.

Dòng thiết bị này có dải đo 500–1100 hPa, cùng các lựa chọn thang đo khác tùy cấu hình. Thiết kế nhỏ gọn thuận tiện cho việc tích hợp vào tủ thiết bị hoặc hệ thống thu thập dữ liệu.

PTB110 là phương án cần xem xét khi ứng dụng ưu tiên kết cấu đơn giản, đo khí áp liên tục và khả năng tích hợp. Khi thay thế thiết bị cũ, cần đối chiếu chính xác thang đo và tín hiệu đầu ra để tránh sai lệch khi quy đổi dữ liệu.

Vaisala PTB210 – Đo khí áp ngoài trời

Vaisala PTB210 được thiết kế cho lắp đặt ngoài trời và điều kiện môi trường khắc nghiệt. Phần vỏ điện tử đạt cấp bảo vệ IP65, hỗ trợ bảo vệ trước bụi và nước phun theo điều kiện quy định.

Phiên bản đầu ra nối tiếp có các dải đo 500–1100 hPa hoặc 50–1100 hPa. Phiên bản analog có những lựa chọn thang đo riêng.

Đối với trạm quan trắc ngoài trời, cảm biến áp suất Vaisala PTB210 giúp cung cấp dữ liệu khí áp cho hệ thống ghi nhận tự động. Vị trí lấy áp vẫn cần được bố trí đúng để hạn chế ảnh hưởng của gió, nước và điều kiện lắp đặt.

Vaisala PTB330 – Đo khí áp yêu cầu độ chính xác cao

Vaisala PTB330 phù hợp với các ứng dụng khí tượng, hàng không và đo lường chuyên dụng cần kiểm soát chặt chẽ sai số.

Ở dải 500–1100 hPa, cấu hình Class A có độ chính xác tại +20 °C đạt ±0,10 hPa. Đây là thông số tại điều kiện xác định; khi đánh giá ứng dụng thực tế cần xem thêm sai số tổng trong toàn dải nhiệt độ vận hành.

Việc lựa chọn cảm biến áp suất Vaisala PTB330 nên dựa trên cấp chính xác, dải đo, cấu hình tín hiệu và yêu cầu hiển thị cụ thể.

Đối chiếu nhanh trước khi chọn model
