Mô tả

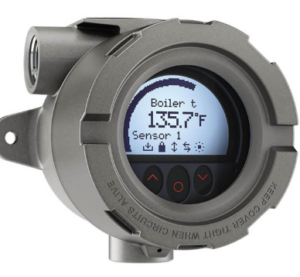

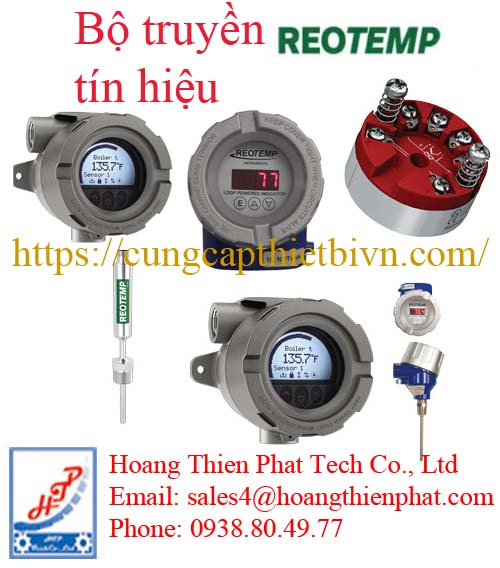

Bộ truyền tín hiệu REOTEMP

Bộ truyền tín hiệu REOTEMP được phát triển nhằm đáp ứng nhu cầu này với khả năng chuyển đổi tín hiệu từ nhiều loại cảm biến khác nhau sang các chuẩn công nghiệp phổ biến như 4-20mA, 0-10V, 1-5V, đảm bảo tín hiệu luôn ổn định ngay cả trong môi trường làm việc khắc nghiệt.

Là thương hiệu đến từ Hoa Kỳ với nhiều năm kinh nghiệm trong lĩnh vực thiết bị đo lường nhiệt độ và áp suất, REOTEMP không chỉ nổi tiếng với đồng hồ đo áp suất, nhiệt kế công nghiệp mà còn cung cấp các dòng bộ truyền tín hiệu có độ tin cậy cao, đáp ứng tiêu chuẩn của nhiều ngành công nghiệp trên thế giới.

Bộ truyền tín hiệu REOTEMP là gì?

Bộ truyền tín hiệu REOTEMP (REOTEMP Signal Transmitter) là thiết bị điện tử có nhiệm vụ nhận tín hiệu từ cảm biến như RTD, Thermocouple, cảm biến áp suất hoặc các đầu dò nhiệt độ, sau đó chuyển đổi sang tín hiệu analog tiêu chuẩn để truyền về hệ thống điều khiển trung tâm.

Thiết bị giúp giảm suy hao tín hiệu khi truyền đi khoảng cách xa, đồng thời tăng khả năng chống nhiễu điện từ trong môi trường nhà máy.

Nhờ thiết kế nhỏ gọn, độ chính xác cao và khả năng cấu hình linh hoạt, bộ truyền tín hiệu REOTEMP được sử dụng rộng rãi trong các dây chuyền tự động hóa, nhà máy hóa chất, thực phẩm, dược phẩm, dầu khí và năng lượng.

Cấu tạo của Bộ truyền tín hiệu REOTEMP

Bộ truyền tín hiệu REOTEMP được thiết kế với cấu trúc tối ưu nhằm đảm bảo độ bền và độ chính xác lâu dài.

Mạch xử lý tín hiệu

Đây là bộ phận quan trọng nhất, có nhiệm vụ khuếch đại và xử lý tín hiệu đầu vào từ cảm biến trước khi chuyển đổi thành tín hiệu đầu ra chuẩn công nghiệp.

Mạch xử lý được thiết kế với khả năng chống nhiễu cao, hạn chế sai số do nhiệt độ môi trường hoặc nguồn điện không ổn định.

Khối chuyển đổi tín hiệu

Khối này cho phép chuyển đổi nhiều loại tín hiệu đầu vào khác nhau như:

RTD Pt100

Pt1000

Thermocouple K

Thermocouple J

Thermocouple T

Điện áp mV

Điện áp V

Dòng điện mA

Đầu ra có thể lựa chọn:

4-20mA

0-20mA

0-10V

1-5V

2-10V

Bộ nguồn

Bộ truyền tín hiệu REOTEMP thường hoạt động với nguồn:

12-36VDC

24VDC

24VAC/DC (tùy model)

Thiết kế tiêu thụ điện năng thấp giúp thiết bị hoạt động ổn định trong thời gian dài.

Vỏ bảo vệ

Tùy từng dòng sản phẩm, REOTEMP sử dụng:

Vỏ nhôm

Vỏ thép không gỉ

Vỏ nhựa công nghiệp chịu nhiệt

Một số model đạt tiêu chuẩn chống bụi và chống nước IP65 hoặc IP67.

Nguyên lý hoạt động

Bộ truyền tín hiệu REOTEMP hoạt động theo quy trình gồm các bước:

Đầu tiên, cảm biến nhiệt độ hoặc áp suất tạo ra tín hiệu điện ban đầu. Bộ truyền tín hiệu tiếp nhận tín hiệu này và đưa vào mạch xử lý.

Sau khi lọc nhiễu và hiệu chỉnh tuyến tính, bộ vi xử lý sẽ chuyển đổi tín hiệu thành chuẩn analog công nghiệp như 4-20mA hoặc 0-10V.

Tín hiệu đầu ra sau đó được truyền về:

PLC

HMI

DCS

SCADA

Bộ ghi dữ liệu (Data Logger)

Quá trình truyền tín hiệu luôn được duy trì với độ ổn định cao, hạn chế ảnh hưởng của khoảng cách truyền và môi trường điện từ.

Các dòng Bộ truyền tín hiệu REOTEMP phổ biến

REOTEMP cung cấp nhiều dòng transmitter phù hợp với từng ứng dụng khác nhau.

Head Mount Temperature Transmitter

Được lắp trực tiếp trong đầu cảm biến nhiệt độ.

Đặc điểm:

Tiết kiệm không gian

Chống nhiễu tốt

Phù hợp RTD và Thermocouple

DIN Rail Temperature Transmitter

Thiết kế gắn trên thanh DIN trong tủ điện.

Ưu điểm:

Dễ bảo trì

Dễ thay thế

Phù hợp hệ thống điều khiển trung tâm

Universal Signal Transmitter

Hỗ trợ nhiều loại tín hiệu đầu vào.

Có thể lập trình:

RTD

Thermocouple

mA

V

Đầu ra:

4-20mA

0-10V

Pressure Signal Transmitter

Dùng để chuyển đổi tín hiệu áp suất từ cảm biến sang tín hiệu analog chuẩn.

Ứng dụng:

Máy nén khí

Hệ thống thủy lực

Đường ống công nghệ

Một số model REOTEMP thường gặp

Một số dòng bộ truyền tín hiệu REOTEMP được sử dụng phổ biến gồm:

RTT Series

HMT Series

DIN Rail Transmitter Series

Universal Temperature Transmitter

Programmable Temperature Transmitter

4-20mA Temperature Transmitter

RTD Signal Transmitter

Thermocouple Signal Transmitter

Lưu ý rằng cấu hình cụ thể (dải đo, loại đầu vào, đầu ra và nguồn cấp) sẽ thay đổi theo từng model và yêu cầu ứng dụng.

Các lỗi thường gặp của Bộ truyền tín hiệu REOTEMP và cách xử lý

Không có tín hiệu đầu ra (4–20mA hoặc 0–10V)

Nguyên nhân:

Mất nguồn cấp cho bộ truyền tín hiệu.

Đấu dây sai cực.

Đứt dây tín hiệu hoặc dây cảm biến.

Bộ truyền tín hiệu bị hỏng.

Cách xử lý:

Kiểm tra nguồn cấp (thường 24VDC hoặc theo thông số model).

Kiểm tra sơ đồ đấu dây và siết chặt các đầu nối.

Đo thông mạch dây tín hiệu và dây cảm biến.

Thay bộ truyền tín hiệu nếu xác định thiết bị bị lỗi.

Giá trị đo không chính xác

Nguyên nhân:

Cảm biến RTD hoặc Thermocouple bị sai lệch.

Chưa cấu hình đúng loại cảm biến hoặc dải đo.

Bộ truyền tín hiệu cần hiệu chuẩn lại.

Cách xử lý:

Kiểm tra và thay thế cảm biến nếu cần.

Xác nhận đúng loại đầu vào (Pt100, K, J, T…).

Hiệu chuẩn lại theo hướng dẫn của nhà sản xuất.

Tín hiệu đầu ra dao động, không ổn định

Nguyên nhân:

Nhiễu điện từ từ biến tần, động cơ hoặc cáp nguồn.

Tiếp điểm đấu dây lỏng.

Nguồn cấp không ổn định.

Cách xử lý:

Sử dụng cáp chống nhiễu và nối đất đúng kỹ thuật.

Đi dây tín hiệu tách biệt với dây nguồn.

Kiểm tra và ổn định nguồn cấp.

Tín hiệu luôn ở 4mA hoặc 20mA

Nguyên nhân:

Cảm biến bị hở mạch hoặc chập mạch.

Giá trị đo vượt ngoài dải cài đặt.

Cấu hình đầu vào không đúng.

Cách xử lý:

Kiểm tra điện trở hoặc tín hiệu của cảm biến.

Điều chỉnh lại dải đo phù hợp.

Cấu hình lại thông số đầu vào theo đúng loại cảm biến.

PLC hoặc DCS không nhận được tín hiệu

Nguyên nhân:

Sai kiểu tín hiệu (ví dụ: transmitter xuất 0–10V nhưng PLC nhận 4–20mA).

Đấu sai chân Analog Input.

Module AI của PLC gặp sự cố.

Cách xử lý:

Kiểm tra lại cấu hình tín hiệu đầu vào/đầu ra.

Đấu dây đúng theo sơ đồ của PLC và transmitter.

Kiểm tra module Analog Input hoặc thử trên kênh khác.

Thiết bị quá nóng khi hoạt động

Nguyên nhân:

Nguồn cấp vượt mức cho phép.

Lắp đặt trong môi trường nhiệt độ quá cao.

Thiết bị bị quá tải hoặc lỗi phần cứng.

Cách xử lý:

Kiểm tra điện áp nguồn.

Đảm bảo nhiệt độ môi trường nằm trong giới hạn của nhà sản xuất.

Thay thế thiết bị nếu phát hiện hỏng linh kiện bên trong.

Thiết bị hoạt động chập chờn

Nguyên nhân:

Đầu nối bị oxy hóa hoặc lỏng.

Độ ẩm xâm nhập vào thiết bị.

Nguồn điện không ổn định.

Cách xử lý:

Vệ sinh và siết chặt các đầu nối.

Kiểm tra cấp bảo vệ IP và tránh nước xâm nhập.

Sử dụng nguồn DC ổn định hoặc bộ nguồn chất lượng cao.

Khuyến nghị để hạn chế sự cố

Lựa chọn đúng loại bộ truyền tín hiệu REOTEMP theo ứng dụng.

Đấu dây theo đúng sơ đồ kỹ thuật của nhà sản xuất.

Hiệu chuẩn định kỳ để duy trì độ chính xác.

Tách riêng cáp tín hiệu với cáp nguồn nhằm giảm nhiễu điện từ.

Kiểm tra nguồn cấp và các đầu nối trong quá trình bảo trì định kỳ.

Thay thế cảm biến hoặc bộ truyền tín hiệu khi xuất hiện dấu hiệu hư hỏng để tránh ảnh hưởng đến toàn bộ hệ thống điều khiển.
