Mô tả

Bộ truyền tín hiệu Hontzsch

Bộ truyền tín hiệu Hontzsch là thiết bị điện tử được phát triển bởi Hontzsch GmbH (Đức), dùng để tiếp nhận tín hiệu từ cảm biến lưu lượng hoặc cảm biến vận tốc dòng chảy, sau đó xử lý và chuyển đổi thành các tín hiệu tiêu chuẩn để truyền về hệ thống điều khiển PLC, DCS, SCADA hoặc bộ ghi dữ liệu. Đây là thành phần quan trọng trong các hệ thống đo lường lưu lượng khí, không khí và chất lỏng yêu cầu độ chính xác cao.

Đặc điểm nổi bật của bộ truyền tín hiệu Hontzsch

Xử lý tín hiệu nhanh, độ chính xác cao.

Tương thích với nhiều dòng cảm biến lưu lượng và cảm biến vận tốc của Hontzsch.

Hiển thị trực tiếp giá trị lưu lượng, vận tốc và tổng lưu lượng (tùy model).

Hỗ trợ nhiều chuẩn đầu ra như 4–20 mA, 0–10 V, Pulse, RS485/Modbus.

Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện hoặc tại hiện trường.

Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Các dòng bộ truyền tín hiệu Hontzsch

Bộ truyền tín hiệu gắn tường (Wall Mount Transmitter)

Được sử dụng trong các hệ thống giám sát lưu lượng cố định, tích hợp màn hình hiển thị và các cổng kết nối phục vụ vận hành và bảo trì.

Bộ truyền tín hiệu gắn tủ điện (DIN Rail Transmitter)

Lắp đặt trên thanh DIN trong tủ điều khiển, phù hợp với các hệ thống PLC, DCS và SCADA tại nhà máy.

Bộ hiển thị và truyền tín hiệu (Display & Transmitter)

Thiết bị vừa có chức năng hiển thị thông số đo, vừa truyền tín hiệu đến hệ thống điều khiển, giúp người vận hành theo dõi trực tiếp các giá trị lưu lượng.

Thông số kỹ thuật

Nguồn cấp: 24 VDC hoặc 100–240 VAC (tùy phiên bản).

Tín hiệu đầu vào: Từ cảm biến lưu lượng Höntzsch.

Đầu ra analog: 4–20 mA, 0–10 V.

Đầu ra số: Pulse, RS485/Modbus RTU (tùy model).

Hiển thị: Màn hình LCD hoặc LED.

Cấp bảo vệ: IP65 hoặc cao hơn đối với phiên bản lắp hiện trường.

Nhiệt độ làm việc: Khoảng -20°C đến +60°C.

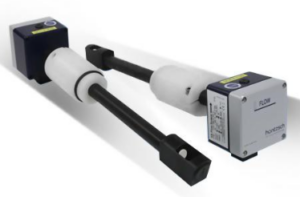

Bộ truyền tín hiệu lắp cố định (Stationary Transducers)

Nhóm này chuyên gắn trong tủ điện (gá thanh ray DIN-rail) hoặc lắp trực tiếp tại hiện trường (Field-mount) cạnh cảm biến.

Dòng UFA, UVA, UTA (Dạng mỏng gắn tủ điện – DIN Rail)

Đây là các bộ truyền tín hiệu thiết kế dạng module mỏng để tối ưu không gian trong tủ điều khiển.

UFA: Chuyên dụng cho cảm biến dạng cánh quạt (FA).

UVA: Chuyên dụng cho cảm biến dạng xoáy siêu âm (Vortex – VA).

UTA: Chuyên dụng cho cảm biến dạng khối lượng nhiệt (Thermal – TA).

Tính năng: Ngõ ra tiêu chuẩn gồm 1 dòng analog 4-20 mA (tương ứng với lưu lượng hoặc vận tốc), 1 ngõ ra xung (Pulse) để đếm tổng tích lũy (Totalizer), và rơ-le cảnh báo giới hạn (Limit value).

Dòng mã hiệu cấu trúc vỏ AS80 / A012 (Lắp hiện trường)

Nếu không đưa về tủ điện, bộ xử lý tín hiệu sẽ được tích hợp trong các dạng vỏ bảo vệ chịu thời tiết hoặc chống cháy nổ:

Vỏ nhôm (AS80): Đạt cấp bảo vệ IP65, chịu va đập tốt, lắp trực tiếp ngoài trời.

Vỏ chống nổ (Ex-d): Thường đi kèm với các mã như U15-Ex, đáp ứng tiêu chuẩn ATEX/IECEx vùng nguy hiểm (Zone 1 / Zone 2), chuyên dùng trong ngành dầu khí, hóa chất hoặc mỏ than.

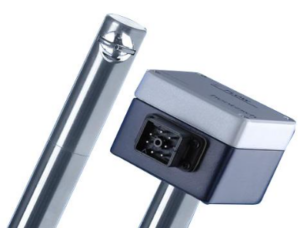

Bộ hiển thị tích hợp thông minh gắn đầu cảm biến (U10a / U10b)

Đây là thế hệ bộ truyền tín hiệu hiện đại được thiết kế để bắt vít/vặn trực tiếp vào đầu thanh cảm biến (Compact design).

Màn hình: Tích hợp màn hình LCD hiển thị cấu hình lưu lượng tức thời và lưu lượng tổng.

Kết nối: Hỗ trợ cấu hình không dây qua giao diện Wi-Fi, cho phép kỹ sư dùng điện thoại hoặc máy tính bảng để cài đặt thông số (đường kính ống, loại khí, dải đo) từ xa mà không cần cắm cáp cơ học.

Truyền thông: Ngoài 4-20mA, dòng này hỗ trợ mạnh các giao thức Modbus RTU hoặc HART.

Bộ truyền tín hiệu cầm tay di động (Portable Units)

Nếu nhà máy không cần đo liên tục mà chỉ cần đi kiểm tra định kỳ, đo khảo sát rò rỉ hoặc hiệu chuẩn chéo hệ thống, Hontzsch cung cấp dòng máy cầm tay thông minh.

Model: flowtherm NT.2 (Bản tiêu chuẩn)

Tính năng đa năng: Khác với bộ cố định (chỉ nhận 1 loại cảm biến), flowtherm NT.2 là bộ truyền tín hiệu “vạn năng”. Bạn có thể cắm đầu dò Vortex (VA), đầu dò Nhiệt (TA) hoặc Cánh quạt (FA) vào máy, thiết bị sẽ tự động nhận diện loại cảm biến.

Datalogger: Tích hợp bộ nhớ lưu trữ dữ liệu cực lớn (lên tới 40.000 giá trị đo kèm mốc thời gian).

Kết nối PC: Xuất dữ liệu qua cổng USB trực tiếp vào máy tính dưới dạng bảng tính để làm báo cáo kiểm toán năng lượng (khí nén).

Model: flowtherm Ex (Bản phòng nổ)

Sở hữu toàn bộ tính năng cao cấp của bản NT.2 nhưng được thiết kế lớp vỏ bọc an toàn nội tại đạt chuẩn ATEX Zone 1 (Ex ib IIC T4 Gb). Kỹ thuật viên có thể mang thiết bị này vào thẳng các vùng có nguy cơ cháy nổ cao (như khu vực bồn chứa khí, mỏ khí gas) để đo đạc trực tiếp mà không cần cô lập vùng.

Các tín hiệu đầu ra và Truyền thông phổ biến

Tùy thuộc vào option đặt hàng (Order code), bộ truyền tín hiệu Hontzsch có thể cấu hình các dạng truyền thông:

Analog: 4-20 mA / 0-10 V.

Digital/Pulse: Ngõ ra tần số hoặc xung để tính tổng lượng khí (m^3).

Bus Systems: Modbus RTU, Modbus TCP/IP, M-Bus (chuyên dụng cho quản lý năng lượng), PROFIBUS DP, hoặc HART communication.

Khi lựa chọn bộ truyền tín hiệu, điều quan trọng nhất là bạn cần đồng bộ đúng loại cảm biến (ví dụ: cảm biến dòng TA bắt buộc phải đi với bộ truyền tín hiệu hỗ trợ TA hoặc dòng di động flowtherm) và xác định rõ kiểu nguồn cấp có sẵn tại vị trí lắp đặt (24 VDC hay 230 VAC).
