Mô tả

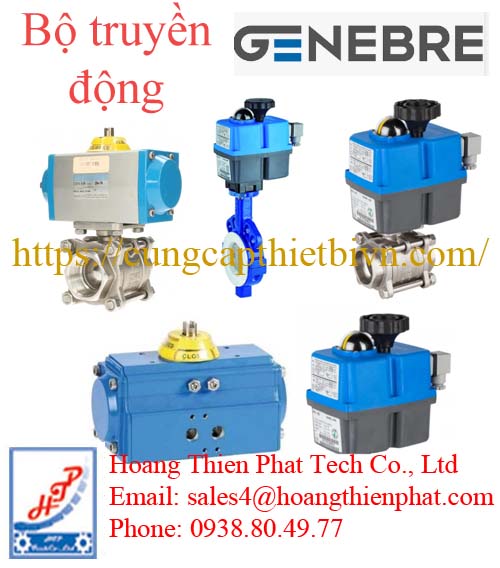

Bộ Truyền Động GENEBRE

Bộ truyền động GENEBRE là thiết bị tự động hóa được phát triển bởi Genebre Group nhằm điều khiển đóng mở hoặc điều tiết các loại van công nghiệp như van bi, van bướm và van cầu. Bộ Truyền Động GENEBRE được thiết kế theo tiêu chuẩn châu Âu, đáp ứng yêu cầu vận hành ổn định trong các hệ thống xử lý nước, HVAC, hóa chất, thực phẩm và năng lượng.

GENEBRE Việt Nam cung cấp cả bộ truyền động khí nén và bộ truyền động điện, cho phép người dùng lựa chọn giải pháp phù hợp với từng ứng dụng thực tế.

Cấu tạo Bộ Truyền Động GENEBRE

Đối với actuator khí nén

Thân hợp kim nhôm anodized.

Piston kép.

Thanh răng và bánh răng truyền động.

Hệ thống gioăng làm kín NBR hoặc Viton.

Bộ chỉ thị vị trí OPEN/CLOSE.

Trục truyền động tiêu chuẩn ISO.

Đối với actuator điện

Động cơ điện.

Hộp giảm tốc.

Bộ giới hạn hành trình.

Mạch điều khiển điện tử.

Bộ hiển thị vị trí van.

Hệ thống bảo vệ quá tải.

Thông số kỹ thuật cơ bản

Các dòng Bộ Truyền Động GENEBRE

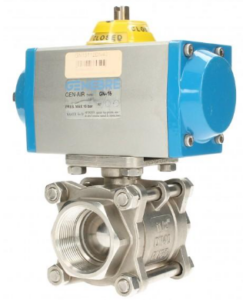

Bộ truyền động khí nén GENEBRE (Pneumatic Actuators)

Đây là dòng thiết bị sử dụng áp lực khí nén để vận hành van, có ưu điểm là tốc độ đóng mở cực nhanh, độ bền cao và an toàn phòng chống cháy nổ.

Các dòng sản phẩm phổ biến: GN Series (thân nhôm anodized cao cấp), GNP Series (thân nhôm sơn phủ lớp bột polyester chống ăn mòn tối đa) hoặc dòng vỏ nhựa technopolymer nhẹ dành cho các cỡ van nhỏ (như model GN10).

Cơ chế vận hành: * Tác động kép (Double Acting – DA): Cần cấp áp lực khí nén ở cả 2 cổng để thực hiện chu trình đóng và mở van.

Tác động đơn / Tự động đóng/mở bằng lò xo (Spring Return – SR): Chỉ cần cấp khí nén để thực hiện một chiều chuyển động (ví dụ mở van), khi ngắt khí nén, hệ thống lò xo cơ học bên trong sẽ tự động đẩy van quay trở về vị trí an toàn ban đầu (Thường đóng – NC hoặc Thường mở – NO).

Thông số kỹ thuật chung:

Áp suất khí nén cấp vào: Từ 2.5 bar đến 8 bar hoặc 10 bar (tùy model).

Nhiệt độ môi trường: -20ºC đến +80ºC.

Tiêu chuẩn an toàn: Đạt chứng nhận ATEX (Class II2 GDT5, phù hợp cho vùng 1, 2 / 21, 22), cho phép vận hành an toàn trong môi trường chứa khí gas, dung môi dễ cháy nổ.

Bộ Truyền Động GENEBRE Dòng GNP (Thế hệ mới phổ biến nhất – Nhôm sơn phủ Powder Polyester)

Tác động kép (Double Acting – DA): Cấp khí cả 2 cổng để Đóng/Mở.

Các model: GNP-14, GNP-24, GNP-44, GNP-60, GNP-94, GNP-135, GNP-190, GNP-300, GNP-513, GNP-800, GNP-1280, GNP-1600, GNP-2300…

Cách hiểu thông số: Số phía sau thể hiện lực mô-men xoắn tương đối (Ví dụ: GNP-44 sinh ra lực khoảng 44 Nm ở áp suất khí nén chuẩn 6 bar).

Tác động đơn (Spring Return – SR): Tự động đóng hoặc mở bằng lò xo khi mất khí.

Các model: Sẽ đi kèm ký hiệu lò xo phía sau như /S4 hoặc /S5 (thể hiện số lượng hoặc cấu hình lò xo bên trong).

Ví dụ mã định danh lắp van hoàn chỉnh: GNP-24/S4, GNP-44/S4, GNP-94/S5.

Bộ Truyền Động GENEBRE Dòng GN (Thế hệ vỏ nhôm Anodized tự nhiên)

Tương tự như dòng GNP về dải lực nhưng bề mặt vỏ xử lý anodized, dải model chạy từ GN-10 (nhỏ gọn bằng nhựa kỹ thuật chuyên cho van vi sinh) lên tới GN-15, GN-20, GN-25, GN-30, GN-35… cho đến các size lớn.

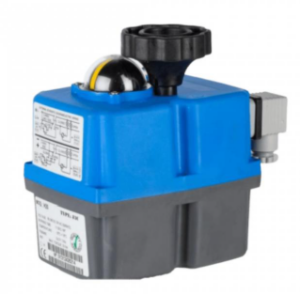

Bộ truyền động điện GENEBRE (Electric Actuators)

Dòng thiết bị vận hành bằng motor điện, điều khiển xoay góc 90º phù hợp cho các hệ thống đòi hỏi vận hành êm ái, kiểm soát hành trình chính xác hoặc những nơi không có sẵn hệ thống khí nén trục trung tâm.

Chế độ điều khiển:

Điều khiển On/Off: Đóng hoàn toàn hoặc mở hoàn toàn góc 90 độ.

Điều khiển tuyến tính (Modulating): Nhận tín hiệu analog (thường là 4-20mA hoặc 0-10V) để điều tiết đĩa van mở theo tỷ lệ mong muốn (từ 0% đến 100%), tối ưu cho việc kiểm soát lưu lượng, áp suất hoặc nhiệt độ của môi chất.

Tính năng tích hợp: Tích hợp bộ đóng ngắt hành trình (Limit Switches), thiết bị chống quá nhiệt cho motor, và cơ chế vận hành bằng tay (Manual Override) phòng trường hợp hệ thống gặp sự cố mất điện đột ngột.

Dòng bộ điều khiển điện quay góc 90° của Genebre (hợp tác công nghệ dòng J+J) có mã bắt đầu bằng GE hoặc GE-J3.

Mã Model	Lực Torque (Nm)	Thời gian đóng/mở (s)	Các phiên bản điện áp
GE-0 / GE-05	20 – 25 Nm	9s – 12s	Dòng L: 12-24V AC/DC Dòng H: 110-240V AC/DC
GE-1	55 Nm	13s – 14s	Dòng L: 12-24V AC/DC Dòng H: 110-240V AC/DC
GE-15	85 Nm	29s	Dòng L: 12-24V AC/DC Dòng H: 110-240V AC/DC
GE-2	140 Nm	34s	Dòng L: 12-24V AC/DC Dòng H: 110-240V AC/DC
GE-2+	300 Nm	58s	Dòng L: 12-24V AC/DC Dòng H: 110-240V AC/DC

Phụ kiện đi kèm bộ truyền động GENEBRE

Để cấu thành một bộ van điều khiển tự động hoàn chỉnh, Genebre cung cấp hệ sinh thái phụ kiện phụ trợ đồng bộ bao gồm:

Hộp công tắc giới hạn (Limit Switch Box): Truyền tín hiệu trạng thái đóng/mở thực tế của van về tủ điều khiển hoặc PLC trung tâm.

Van điện từ Namur (Namur Solenoid Valve): Thường là loại van điện từ 3/2 hoặc 5/2 gắn trực tiếp lên bộ truyền động khí nén để phân phối luồng khí điều khiển.

Bộ định vị điều khiển van (Rotary Positioner): Điển hình là mã Genebre Model 5952 00 (Bộ định vị điện – khí nén), đóng vai trò nhận tín hiệu 4-20mA từ PLC để hiệu chỉnh áp lực khí nén đưa vào bộ truyền động, giúp van khí nén đạt được độ mở tuyến tính chính xác tuyệt đối.

Để biết thêm thông tin chi tiết về Bộ Truyền Động GENEBRE, van điều khiển GENEBRE vui lòng liên hệ trực tiếp tới công ty chúng tôi
