Mô tả

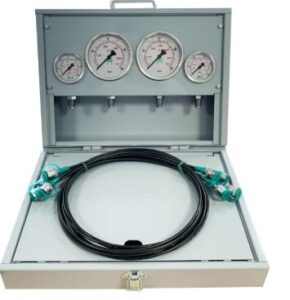

Bộ kiểm tra áp suất Oleotec

Bộ kiểm tra áp suất Oleotec là giải pháp chuyên dụng để đo, kiểm tra và chẩn đoán áp suất trong hệ thống thủy lực công nghiệp. Sản phẩm được phát triển bởi Oleotec S.r.l. – Italy, thương hiệu chuyên về thiết bị kiểm tra áp suất và công nghệ Fluid Power.

Thay vì sử dụng riêng từng đồng hồ, Oleotec phát triển các Pressure Test Kit theo dạng bộ hoàn chỉnh. Một bộ có thể kết hợp đồng hồ áp suất, ống đo micro bore, đầu nối và phụ kiện MCS®. Kỹ thuật viên có thể mang bộ thiết bị đến nhiều vị trí khác nhau để kiểm tra máy.

Nhờ thiết kế này, Bộ kiểm tra áp suất Oleotec đặc biệt phù hợp cho bộ phận bảo trì nhà máy, máy thủy lực và thiết bị công trình.

Bộ kiểm tra áp suất Oleotec gồm những thiết bị nào?

Oleotec phát triển hệ thống kiểm tra dựa trên nền tảng MCS® – Mini Control System. Thành phần cụ thể phụ thuộc từng cấu hình Pressure Test Box.

Thiết bị quan trọng nhất là đồng hồ áp suất. Oleotec có thể cung cấp đồng hồ cơ chứa glycerine hoặc đồng hồ điện tử. Các đồng hồ được lựa chọn theo dải áp suất cần kiểm tra.

Tiếp theo là micro bore hose Oleotec. Ống tạo kết nối giữa đồng hồ và điểm test trên máy. Oleotec có các dòng ống 6400, 6500 và 6700 với khả năng chịu áp khác nhau.

Bộ kiểm tra còn có các coupling, fitting và adapter. Chúng giúp thiết bị tương thích với nhiều vị trí đo trên hệ thống thủy lực.

Toàn bộ linh kiện có thể được sắp xếp trong hộp bảo vệ. Nhờ đó, kỹ thuật viên dễ quản lý và vận chuyển thiết bị giữa các khu vực sản xuất.

Pressure Test Box Oleotec dành cho bảo trì nhà máy

Điểm mạnh của Bộ kiểm tra áp suất Oleotec nằm ở khả năng sử dụng như một bộ dụng cụ di động. Thay vì lắp nhiều đồng hồ cố định, nhà máy có thể bố trí các điểm test trên hệ thống.

Khi cần kiểm tra, kỹ thuật viên kết nối Pressure Test Box với điểm đo tương ứng. Giá trị áp suất được đọc trực tiếp trên đồng hồ.

Phương pháp này hỗ trợ kiểm tra nhiều vị trí trên cùng một hệ thống. Người vận hành có thể so sánh áp suất đầu bơm, trước và sau van hoặc tại cơ cấu chấp hành.

Sau khi hoàn thành, bộ kiểm tra được tháo khỏi hệ thống và sử dụng cho thiết bị khác. Đây là cách triển khai thuận tiện đối với nhà máy có nhiều máy thủy lực.

Hệ thống MCS® trong Bộ kiểm tra áp suất Oleotec

MCS® là một trong những dòng sản phẩm đặc trưng của Oleotec. Tên gọi MCS® được viết tắt từ Mini Control System.

Hệ thống được phát triển để tạo các điểm kiểm tra trên mạch thủy lực. Khi máy đang vận hành, kỹ thuật viên có thể kết nối thiết bị đo vào test point phù hợp.

Một trong những dòng đáng chú ý là MCS® Series 621. Test point này được Oleotec thiết kế theo tiêu chuẩn ISO 15171-2 và có khả năng làm việc ở áp suất cao.

Tùy phiên bản, MCS® 621 có áp suất làm việc tối đa tới khoảng 630 bar. Vì vậy, hệ thống phù hợp với nhiều thiết bị hydraulic công nghiệp.

Khi kết hợp MCS® với Bộ kiểm tra áp suất Oleotec, việc đo áp suất tại hiện trường trở nên nhanh và thuận tiện hơn.

Đồng hồ trong Bộ kiểm tra áp suất Oleotec

Oleotec cung cấp nhiều phương án đồng hồ cho hệ thống kiểm tra. Người sử dụng có thể lựa chọn đồng hồ cơ hoặc điện tử tùy yêu cầu.

Đồng hồ áp suất glycerine Oleotec

Đây là lựa chọn phù hợp cho phép kiểm tra cơ bản. Glycerine bên trong giúp ổn định kim khi hệ thống xuất hiện rung động hoặc dao động áp suất.

Oleotec cung cấp đồng hồ với mặt Ø63 mm và Ø100 mm. Phiên bản Ø63 có độ chính xác khoảng ±1,6% toàn thang. Phiên bản Ø100 có thể đạt khoảng ±1%.

Nhiều dải áp suất khác nhau giúp xây dựng bộ test phục vụ cả mạch áp thấp và cao áp.

Đồng hồ điện tử Oleotec

Nếu cần độ chính xác cao hoặc phân tích dữ liệu, người dùng có thể lựa chọn đồng hồ điện tử.

Các dòng Oleotec DP1, DG1 và DG2 phục vụ những yêu cầu kiểm tra khác nhau. DP1 nổi bật với chức năng ghi dữ liệu. DG1 hướng đến việc ghi nhận biến động áp suất nhanh.

Việc sử dụng đồng hồ điện tử giúp mở rộng khả năng của Bộ kiểm tra áp suất Oleotec, đặc biệt trong công tác chẩn đoán lỗi.

Ống micro bore trong Bộ kiểm tra áp suất Oleotec

Ống đo đóng vai trò truyền áp suất từ test point tới đồng hồ. Oleotec phát triển nhiều dòng micro bore hose để đáp ứng các mức áp suất khác nhau.

Dòng ống Oleotec	Đường kính trong tham khảo	Áp suất làm việc tối đa
6400	khoảng 2 mm	630 bar
6500	khoảng 4 mm	320 bar
6700	khoảng 4 mm	500 bar

Dòng 6400 đặc biệt phù hợp cho các phép kiểm tra thủy lực cao áp. Trong khi đó, 6500 và 6700 đáp ứng những cấu hình cần lưu lượng hoặc đường kính ống lớn hơn.

Chiều dài ống có thể được lựa chọn theo vị trí kiểm tra thực tế. Khi đặt hàng Bộ kiểm tra áp suất Oleotec, đây là thông số cần xác định rõ.

Các phân loại bộ Test Kit phổ biến

Bộ Test Box Cơ bản (Glycerine Pressure Test Kit):

Sử dụng đồng hồ chân kim loại chứa dầu, phổ biến nhất cho công tác bảo trì cơ khí hằng ngày nhờ độ bền cao và chi phí hợp lý.

Bộ Test Box Điện tử (Digital / Bluetooth Test Kit – DP1 Series):

Sử dụng đồng hồ màn hình LCD kỹ thuật số. Phù hợp cho các phép đo yêu cầu độ chính xác tuyệt đối, đo đỉnh áp suất (Peak pressure) và ghi chép biểu đồ áp suất theo thời gian thực.

Bộ cấu hình theo yêu cầu (Customized Test Kit):

Oleotec cho phép tùy chọn chất liệu vali (nhựa/kim loại), số lượng đồng hồ, thang đo áp suất và danh mục đầu nối tùy theo đặc thù thiết bị của từng nhà máy.

Vì sao một bộ test thường có nhiều thang áp suất?

Một Pressure Test Box có thể được trang bị nhiều đồng hồ với các thang đo khác nhau. Điều này không đơn thuần nhằm tăng số lượng thiết bị trong hộp.

Mỗi hệ thống thủy lực có mức áp suất vận hành riêng. Nếu sử dụng đồng hồ 600 bar để kiểm tra một mạch chỉ hoạt động ở 20 bar, việc quan sát thay đổi nhỏ sẽ khó hơn.

Ngược lại, sử dụng đồng hồ có thang quá thấp cho mạch cao áp có thể gây quá tải thiết bị.

Do đó, Bộ kiểm tra áp suất Oleotec có thể được cấu hình nhiều dải đo. Kỹ thuật viên chọn đúng đồng hồ cho từng vị trí kiểm tra.

Kiểm tra bơm thủy lực bằng Bộ kiểm tra áp suất Oleotec

Bơm là một trong những vị trí thường xuyên cần đo áp suất. Khi máy xuất hiện hiện tượng yếu lực, tốc độ chậm hoặc hoạt động không ổn định, áp suất đầu ra là thông số cần kiểm tra.

Kỹ thuật viên có thể kết nối Bộ kiểm tra áp suất Oleotec vào test point tại đường áp suất của bơm. Giá trị đo được sau đó được so sánh với thông số thiết kế của hệ thống.

Nếu áp suất thấp bất thường, nguyên nhân có thể liên quan đến bơm, van an toàn hoặc rò rỉ trong mạch. Việc đo tại nhiều điểm giúp thu hẹp phạm vi kiểm tra.

Kiểm tra chênh áp qua bộ lọc

Bộ lọc dầu có thể bị tắc sau thời gian dài vận hành. Khi đó, chênh lệch áp suất trước và sau lọc có thể tăng lên.

Việc bố trí hai test point cho phép kỹ thuật viên đo áp suất ở cả hai phía. Dữ liệu thu được hỗ trợ đánh giá tình trạng bộ lọc.

Phương pháp này giúp bảo trì dựa trên tình trạng thực tế. Nhà máy không phải phụ thuộc hoàn toàn vào chu kỳ thay lọc cố định.

Phát hiện sự cố trên van thủy lực

Van điều khiển có ảnh hưởng trực tiếp đến áp suất và chuyển động của cơ cấu chấp hành. Khi van gặp vấn đề, áp suất tại các nhánh của hệ thống có thể thay đổi.

Pressure Test Kit Oleotec cho phép kiểm tra từng điểm trên mạch. Kỹ thuật viên có thể so sánh giá trị trước van, sau van và tại actuator.

Kết quả đo hỗ trợ xác định vấn đề nằm ở nguồn thủy lực hay cơ cấu điều khiển. Điều này giúp giảm thời gian tháo kiểm tra không cần thiết.

Bộ kiểm tra áp suất Oleotec DP1 cho nhu cầu ghi dữ liệu

Với những sự cố xuất hiện không liên tục, việc quan sát đồng hồ tại một thời điểm đôi khi chưa đủ. Đây là trường hợp dòng DP1 Oleotec phát huy lợi thế.

DP1 có chức năng datalogger và hỗ trợ lưu hàng nghìn điểm dữ liệu. Người dùng có thể ghi lại quá trình thay đổi áp suất trong thời gian dài.

Dữ liệu sau đó có thể xuất qua USB-C dưới dạng CSV. DP1 cũng hỗ trợ Bluetooth để sử dụng cùng ứng dụng tương thích của Oleotec.

Khi kết hợp DP1 vào Bộ kiểm tra áp suất Oleotec, kỹ thuật viên có thêm công cụ phân tích thay vì chỉ đọc giá trị tức thời.

DG1 Oleotec cho kiểm tra đỉnh áp suất

Một số hệ thống có thể xuất hiện các xung áp suất trong khoảng thời gian rất ngắn. Đồng hồ cơ thông thường khó phản ánh đầy đủ hiện tượng này.

Dòng Oleotec DG1 có tần số lấy mẫu lên tới khoảng 5000 Hz. Đây là đặc điểm hữu ích khi cần theo dõi các biến động áp suất nhanh.

DG1 có thể được sử dụng trong quá trình thử máy hoặc tìm nguyên nhân hư hỏng liên quan đến pressure peak.

Đối với phép đo ổn định hơn, Oleotec có dòng DG2 với tốc độ lấy mẫu thấp hơn.
