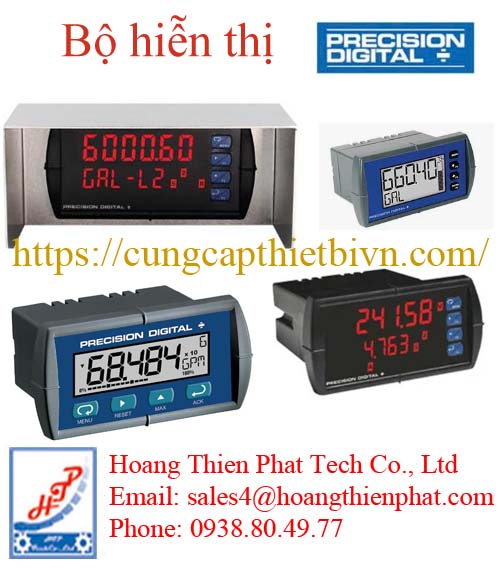

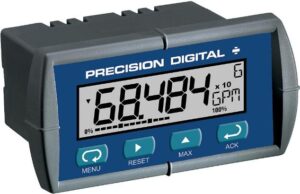

Bộ hiển thị Precision Digital

Trong nhiều nhà máy, PLC và SCADA có thể quản lý hàng nghìn tín hiệu nhưng người vận hành vẫn cần biết chính xác thông số ngay tại vị trí thiết bị. Bộ hiển thị Precision Digital giải quyết yêu cầu này bằng cách đưa giá trị đo từ cảm biến hoặc transmitter lên màn hình tại chỗ.

Không chỉ giới hạn trong tủ điện, Bộ hiển thị Precision Digital có nhiều kiểu thiết kế phục vụ môi trường ngoài trời, khu vực công nghiệp và một số khu vực nguy hiểm tùy series.

Đại lý Precision Digital tại Việt Nam

Tại sao cần Bộ hiển thị Precision Digital?

Hãy hình dung một bồn hóa chất được lắp transmitter mức 4–20 mA. Tín hiệu được đưa về PLC cách bồn hàng trăm mét.

Kỹ thuật viên đứng cạnh bồn sẽ không biết mức hiện tại nếu không mở HMI hoặc liên hệ phòng điều khiển.

Một Bộ hiển thị Precision Digital đặt ngay gần bồn có thể nhận tín hiệu và hiển thị:

LEVEL: 72.5%

hoặc giá trị theo mét, lít, gallon hay đơn vị đã cấu hình.

Đó là giá trị thực tế mà local display mang lại.

Bộ hiển thị Precision Digital xử lý tín hiệu như thế nào?

Thiết bị nhận tín hiệu điện từ cảm biến rồi thực hiện scaling để chuyển tín hiệu đó thành đại lượng kỹ thuật.

Ví dụ:

4 mA = 0 lít

20 mA = 10.000 lít

Khi transmitter gửi về 12 mA, Bộ hiển thị Precision Digital có thể quy đổi thành khoảng 5.000 lít.

Người vận hành vì vậy không cần tự chuyển đổi giá trị điện thành đại lượng đo.

Bộ hiển thị 4–20 mA Precision Digital

4–20 mA là một trong những chuẩn tín hiệu phổ biến nhất trong đo lường công nghiệp. Precision Digital phát triển nhiều sản phẩm dành riêng cho tín hiệu này.

Các thiết bị loop-powered đặc biệt hữu ích bởi chúng có thể hoạt động trực tiếp trên vòng dòng điện tùy cấu hình.

Nhóm này thường được kết hợp với pressure transmitter, level transmitter, flow transmitter và các cảm biến có output 4–20 mA.

Do đó, Bộ hiển thị Precision Digital có thể đóng vai trò màn hình local cho gần như toàn bộ hệ thống instrumentation của nhà máy.

Từ bộ hiển thị nhỏ đến màn hình quan sát xa

Không phải ứng dụng nào cũng cần cùng một kích thước màn hình.

Tại tủ điều khiển, Đồng hồ hiển thị Precision Digital dạng panel meter là lựa chọn gọn gàng.

Ở dây chuyền sản xuất, người vận hành có thể cần nhìn thông số từ khoảng cách xa hơn. Khi đó các dòng màn hình lớn như Helios trở nên hữu ích.

Đối với khu vực ngoài hiện trường, enclosure và cấp bảo vệ lại trở thành tiêu chí quan trọng.

Chính sự đa dạng này giúp Bộ hiển thị Precision Digital đáp ứng nhiều kiểu lắp đặt khác nhau.

Các dòng sản phẩm đáng chú ý

Danh mục Precision Digital có thể phân thành các nhóm process meter, loop-powered meter, large display, flow rate/totalizer và controller.

Một số model/series thường gặp gồm:

PD6000, PD6060, PD6200, PD6300, PD6400, PD6600, PD662, PD683, PD684, PD685, PD686, PD688, PD689 và PD765.

Tuy nhiên, khi chọn hàng cần kiểm tra đầy đủ suffix và option bởi một model cơ sở có thể có nhiều phiên bản khác nhau về nguồn cấp, relay, output và enclosure.

Hiển thị áp suất

Khi kết nối pressure transmitter, Bộ hiển thị Precision Digital có thể hiển thị trực tiếp bar, psi, kPa hoặc đơn vị được cấu hình.

Relay có thể được thiết lập để cảnh báo khi áp suất vượt giới hạn.

Hiển thị mức

Đây là ứng dụng rất phổ biến.

Bộ hiển thị có thể nhận tín hiệu từ cảm biến mức radar, siêu âm, hydrostatic hoặc transmitter khác rồi quy đổi thành phần trăm mức, chiều cao hoặc thể tích.

Hiển thị nhiệt độ

Với model hỗ trợ temperature input, hệ thống có thể nhận RTD, thermocouple hoặc tín hiệu từ temperature transmitter.

Trong trường hợp này, Đồng hồ hiển thị Precision Digital và bộ hiển thị nhiệt độ có thể được sử dụng tại lò, bồn gia nhiệt, đường ống hoặc hệ thống HVAC.

Hiển thị lưu lượng

Precision Digital cũng đặc biệt mạnh ở ứng dụng flow.

Khi kết hợp flow transmitter hoặc pulse sensor, Đồng hồ lưu lượng Precision Digital có thể hiển thị flow rate và total.

Ví dụ màn hình có thể cung cấp đồng thời:

Flow Rate: 125 L/min

Total: 1.285.600 L

Điều này phù hợp với hệ thống nước, hóa chất và quản lý nguyên liệu.

Phân Loại & Các Dòng Sản Phẩm Tiêu Biểu

Dòng sản phẩm (Series)	Tín hiệu đầu vào	Đặc điểm nổi bật	Ứng dụng phổ biến
ProVu® Series (PD6000, PD6001, PD6030)	4-20mA, RTD, Thermocouple, Pulse	Màn hình LED kép 2 dòng, hỗ trợ tính tổng (Totalizer), đổi màu cảnh báo.	Đo áp suất, nhiệt độ, lưu lượng, mức bồn chứa đa năng.
Loop-Leader® Series (PD6600, PD6800)	Vòng lặp 4-20mA	Cấp nguồn trực tiếp từ vòng lặp 4-20mA, chống cháy nổ (Explosion-proof).	Lắp đặt ngoài hiện trường, vùng nguy hiểm (Zone 1, Zone 2).
Trident Series (PD765)	4-20mA, 0-10V, TC/RTD	Kích thước chuẩn 1/8 DIN, chi phí tối ưu, giao diện đơn giản.	Tủ điện điều khiển cơ bản trong nhà máy.
Big-Blue / Vantageview	4-20mA, Modbus RS485	Màn hình cỡ lớn, vỏ chuẩn NEMA 4X / IP65 chống nước.	Giám sát từ xa ngoài trời hoặc không gian xưởng rộng.

Thông Số Kỹ Thuật Chung

Cấp bảo vệ: NEMA 4X, IP65/IP67 (mặt trước chịu nước, bụi, hóa chất ăn mòn).

Nguồn cấp: 85-265 VAC hoặc 12-24 VDC; tích hợp nguồn phụ 24 VDC (Loop Power) để nuôi cảm biến 2 dây.

Tín hiệu ngõ ra (Option): Relay cảnh báo (2 hoặc 4 relay), ngõ ra Analog 4-20mA (Re-transmission), truyền thông RS-485 (Modbus RTU).

Phần mềm cấu hình: MeterView® / MeterView® EX kết nối USB để cài đặt nhanh và thiết lập tuyến tính hóa bồn chứa phi tuyến (lên đến 32 điểm).

Từ hiển thị đến cảnh báo

Một Bộ hiển thị Precision Digital được trang bị relay có thể tạo cảnh báo tại các điểm đặt trước.

Ví dụ hệ thống bồn có thể đặt:

Low Alarm: 20%

High Alarm: 90%

Khi giá trị vượt giới hạn, relay thay đổi trạng thái để kích hoạt đèn hoặc còi.

Khi yêu cầu logic phức tạp hơn, người dùng có thể chuyển sang Bộ điều khiển Precision Digital.

Bộ hiển thị Precision Digital và PLC

Hai thiết bị không nhất thiết thay thế nhau.

PLC xử lý toàn hệ thống, trong khi Bộ hiển thị Precision Digital cung cấp thông tin trực tiếp tại điểm vận hành.

Đây là mô hình phổ biến:

Cảm biến → Bộ hiển thị → PLC/SCADA

hoặc

Cảm biến → PLC + Bộ hiển thị tại chỗ

Việc bố trí phụ thuộc kiến trúc điều khiển của từng nhà máy.

Tiêu chí chọn Bộ hiển thị Precision Digital

Không nên chọn thiết bị chỉ dựa trên model series. Trước tiên phải xác định input.

Tiếp theo cần kiểm tra nguồn cấp, kích thước hiển thị, môi trường lắp đặt, số relay, analog output và communication.

Đối với ứng dụng flow, cần xác định rõ tín hiệu là analog hay pulse để lựa chọn Đồng hồ lưu lượng Precision Digital phù hợp.

Với hệ thống có nhiều biến quá trình, một Bộ điều khiển Precision Digital đa kênh có thể kinh tế hơn việc lắp nhiều đồng hồ riêng.

Giá trị của Precision Digital trong hệ thống đo lường

Bộ hiển thị Precision Digital tạo cầu nối trực quan giữa cảm biến và con người. Giá trị 4–20 mA, pulse hoặc temperature signal được chuyển thành con số dễ đọc và có ý nghĩa kỹ thuật.

Khi kết hợp cùng Đồng hồ hiển thị Precision Digital, Bộ điều khiển Precision Digital và Đồng hồ lưu lượng Precision Digital, doanh nghiệp có thể xây dựng hệ thống giám sát từ một điểm đo đơn giản đến nhiều biến quá trình.
