Mô tả

Bộ điều khiển Precision Digital

Một hệ thống đo lường chỉ hiển thị giá trị chưa chắc đã đủ. Nhiều dây chuyền cần thiết bị có khả năng nhận tín hiệu, so sánh giá trị với ngưỡng cài đặt và đưa ra tác động điều khiển. Bộ điều khiển Precision Digital được thiết kế để đáp ứng những yêu cầu như vậy.

Precision Digital phát triển nhiều giải pháp từ controller tích hợp trong panel meter đến hệ thống multivariable controller. Điều này cho phép Bộ điều khiển Precision Digital tham gia vào các hệ thống bơm, bồn chứa, lưu lượng, áp suất và nhiều quá trình khác.

Từ một tín hiệu đo đến một quyết định điều khiển

Một hệ thống đơn giản có thể được mô tả:

Transmitter → Bộ điều khiển → Relay → Thiết bị chấp hành

Ví dụ cảm biến mức đo lượng nước trong bồn.

Khi mức xuống thấp, Bộ điều khiển Precision Digital kích hoạt relay để gửi lệnh chạy bơm.

Khi mức đạt ngưỡng cao, relay chuyển trạng thái và hệ thống dừng bơm.

Như vậy một thiết bị vừa có thể đảm nhiệm vai trò Bộ hiển thị Precision Digital, vừa tham gia logic điều khiển.

Bộ điều khiển Precision Digital có thể nhận tín hiệu gì?

Tùy model, Precision Digital cung cấp khả năng làm việc với process input, analog input, pulse, frequency và temperature signal.

Trong môi trường công nghiệp, tín hiệu 4–20 mA vẫn là lựa chọn phổ biến.

Các transmitter đo:

áp suất,

mức,

lưu lượng,

nhiệt độ,

pH,

độ dẫn điện,

và nhiều đại lượng khác có thể đưa tín hiệu về controller.

Điều khiển bằng relay

Relay là một trong những output hữu ích nhất của Bộ điều khiển Precision Digital.

Relay có thể được cấu hình theo các điểm setpoint để thực hiện cảnh báo hoặc điều khiển.

Ví dụ trong hệ thống áp suất:

Setpoint 1 = 2 bar – cảnh báo thấp.

Setpoint 2 = 8 bar – cảnh báo cao.

Trong hệ thống bồn:

Setpoint 1 = 20% – bật bơm.

Setpoint 2 = 90% – dừng bơm.

Nhờ đó controller có thể xử lý nhiều yêu cầu cơ bản mà không nhất thiết phải bổ sung một PLC riêng tại từng điểm đo.

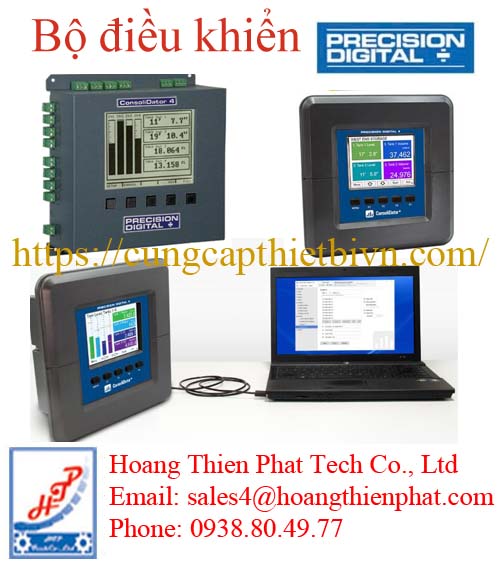

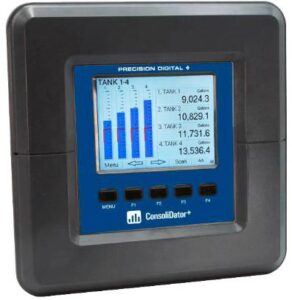

ConsoliDator+ – giải pháp đa biến

Một trong những nhóm sản phẩm đáng chú ý của Precision Digital là ConsoliDator+.

Khác với Đồng hồ hiển thị Precision Digital truyền thống thường tập trung vào một hoặc một vài tín hiệu, hệ thống dạng multivariable controller được thiết kế để quản lý nhiều biến quá trình.

Điều này hữu ích tại trạm bơm, hệ thống xử lý nước hoặc skid công nghệ có nhiều transmitter.

Thay vì lắp nhiều màn hình riêng biệt, người dùng có thể tập trung thông tin tại một controller.

Ứng dụng điều khiển bơm

Bộ điều khiển Precision Digital đặc biệt phù hợp với các bài toán liên quan đến bơm.

Controller có thể sử dụng tín hiệu mức hoặc áp suất để đưa ra trạng thái relay.

Trong trạm bơm nước, tín hiệu từ level transmitter được chuyển tới controller. Giá trị mức được hiển thị đồng thời trên màn hình.

Khi mức thay đổi tới ngưỡng cài đặt, relay thực hiện logic điều khiển tương ứng.

Ứng dụng trong hệ thống lưu lượng

Flow là một lĩnh vực nổi bật khác.

Khi kết hợp với Đồng hồ lưu lượng Precision Digital, hệ thống có thể theo dõi cả lưu lượng tức thời và tổng lượng.

Các tín hiệu flow rate có thể được sử dụng làm cơ sở cho cảnh báo low flow hoặc high flow.

Điều này đặc biệt quan trọng với hệ thống làm mát, hóa chất và cấp nước.

Điều khiển mức bồn

Một transmitter mức 4–20 mA có thể kết nối trực tiếp tới Bộ điều khiển Precision Digital.

Màn hình cho phép kỹ thuật viên quan sát mức hiện tại.

Relay có thể kích hoạt khi bồn đầy hoặc cạn.

Nếu chỉ cần xem thông số, Bộ hiển thị Precision Digital đã có thể đáp ứng. Nhưng khi cần đưa ra hành động dựa trên mức đo, controller là lựa chọn phù hợp hơn.

Điều khiển áp suất

Trong hệ thống khí nén, thủy lực hoặc cấp nước, áp suất thường phải duy trì trong giới hạn cho phép.

Pressure transmitter gửi tín hiệu tới controller.

Bộ điều khiển Precision Digital scale tín hiệu thành bar hoặc psi và so sánh với setpoint.

Khi áp suất vượt giới hạn, relay có thể tạo cảnh báo hoặc tác động lên thiết bị khác trong mạch điều khiển.

Phân biệt controller và meter

Đồng hồ hiển thị Precision Digital tập trung chủ yếu vào việc nhận và hiển thị tín hiệu.

Bộ điều khiển Precision Digital bổ sung khả năng xử lý ngưỡng, relay và logic điều khiển.

Đồng hồ lưu lượng Precision Digital lại được tối ưu cho flow rate, totalization hoặc pulse input.

Trong thực tế, một model có thể đảm nhiệm nhiều chức năng nên cần căn cứ datasheet và configuration thay vì chỉ dựa vào tên gọi.

Các Dòng Bộ Điều Khiển Tiêu Biểu

Dòng sản phẩm (Series)	Tín hiệu đầu vào (Input)	Chức năng điều khiển chính	Ứng dụng phổ biến
ProVu® PD6000 / PD6001	4-20 mA, 0-10 V, RTD, TC	Điều khiển quy trình (Process Controller), điều khiển theo ngưỡng cảnh báo với tối đa 4 Relay hoặc ngõ ra 4-20 mA / RS485.	Giám sát và điều khiển áp suất, nhiệt độ, mức trong bồn bể.
ProVu® PD6030 (Batch Controller)	Xung (Pulse), Tần số (Frequency), 4-20 mA	Điều khiển đong/rót theo mẻ (Batch Control), tự động ngắt van/bơm khi đủ thể tích cài đặt.	Trạm chiết rót hóa chất, xăng dầu, thực phẩm, nước giải khát.
ProVu® PD6080 / PD6081 (Pump Controller)	4-20 mA, Siêu âm, Radar	Chuyên dụng điều khiển hệ thống bồn xả/bơm cấp (Up to 8 Relays), tích hợp sẵn thuật toán luân phiên bơm.	Xử lý nước thải, trạm bơm thoát nước, bồn chứa hóa chất.
Line-Tracker® / Trident PD765	4-20 mA, 0-10 V, RTD, TC	Điều khiển On/Off hoặc PID cơ bản, thiết kế chuẩn 1/8 DIN gọn nhẹ.	Điều khiển nhiệt độ tủ sấy, gia nhiệt khuôn, điều khiển áp suất đường ống.

Chức Năng Điều Khiển Ngõ Ra (Output Capabilities)

Điều khiển Relay (Relay Control):

Hỗ trợ từ 2 đến 8 Relay dạng Form C (SPDT) hoặc Form A (SPST).

Lập trình linh hoạt: Cảnh báo High/Low, Latching/Non-Latching, Hysteresis (Độ trễ đóng cắt), Time Delay (Trễ thời gian).

Ngõ ra Analog 4-20 mA (Re-transmission / Control):

Sử dụng để gửi lại tín hiệu chuẩn về PLC/DCS hoặc trực tiếp điều khiển biến tần (VFD), van tuyến tính (Control Valve).

Giao thức truyền thông (Communication):

Cổng RS-485 hỗ trợ Modbus RTU / ASCII cho phép kết nối trực tiếp vào hệ thống SCADA hoặc phần mềm quản lý MeterView® EX.

Một số dòng model tham khảo

Các model ProVu như PD6000, PD6060, PD6200, PD6300 và PD6400 có nhiều cấu hình phục vụ process, flow và temperature.

Trong đó PD6200/PD6300 nổi bật ở ứng dụng lưu lượng.

Ngoài ProVu, Precision Digital còn có các giải pháp loop-powered, explosion-proof và multivariable controller.

Việc lựa chọn Bộ điều khiển Precision Digital cần dựa trên chính xác input/output và môi trường sử dụng.

Khi nào nên sử dụng Bộ điều khiển Precision Digital?

Controller phù hợp khi doanh nghiệp muốn một thiết bị nhỏ gọn nhưng thực hiện được đồng thời nhiều nhiệm vụ.

Thay vì lắp riêng meter, alarm module và một số relay trung gian, có thể lựa chọn thiết bị tích hợp phù hợp.

Đặc biệt tại các skid độc lập hoặc máy công nghiệp, Bộ điều khiển Precision Digital có thể giúp đơn giản hóa tủ điện.

Với hệ thống lớn và logic phức tạp, controller vẫn có thể đóng vai trò local controller kết hợp PLC/SCADA.

Precision Digital cho bài toán điều khiển công nghiệp

Từ một điểm đo đơn giản đến hệ thống nhiều tín hiệu, Precision Digital cung cấp nhiều cấp độ giải pháp khác nhau.

Bộ điều khiển Precision Digital giúp biến dữ liệu đo thành hành động thông qua relay, setpoint và các tùy chọn output.

Kết hợp Bộ hiển thị Precision Digital, Đồng hồ hiển thị Precision Digital và Đồng hồ lưu lượng Precision Digital, người dùng có thể xây dựng hệ thống đo – hiển thị – cảnh báo – điều khiển tương đối hoàn chỉnh trên cùng nền tảng thiết bị.
