Bộ hiển thị điện tử Kracht

Mô tả

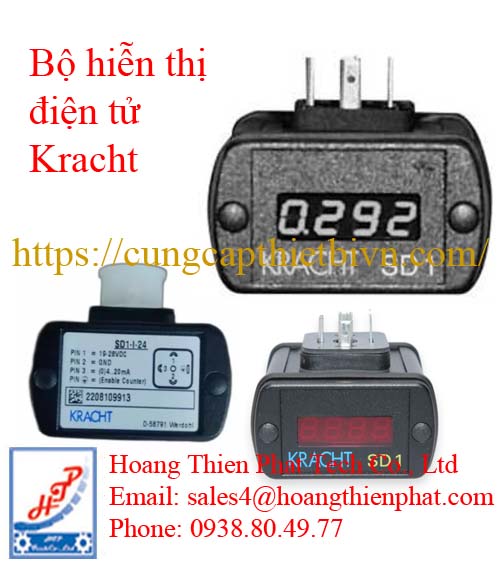

Bộ hiển thị điện tử Kracht

Bộ hiển thị điện tử Kracht là thiết bị hiển thị số (digital display) của hãng Kracht (Đức), dùng để hiển thị trực tiếp lưu lượng và tổng lưu lượng từ lưu lượng kế Kracht trong các hệ thống thủy lực – dầu bôi trơn – dầu nhiên liệu.

Bộ hiển thị điện tử Kracht là module hiển thị gắn trực tiếp (plug-in) lên thân flow meter Kracht, giúp:

Xem lưu lượng tức thời

 Xem tổng lưu lượng (totalizer)

Theo dõi tại chỗ, không cần PLC/HMI ngoài

Thiết bị không tự đo lưu lượng → chỉ nhận tín hiệu xung từ cảm biến flow meter.

Model cụ thể Bộ hiễn thị điện tử Kracht

Dòng Plug-in Display (Gắn trực tiếp vào cảm biến)

Đây là dòng thiết bị “kẹp” giữa đầu cắm cảm biến và dây cáp, tiêu biểu là mã bạn đang quan tâm:

SD1-I-24 (P/N: 10150063): Nhận tín hiệu dòng điện 4-20 mA.

SD1-U-24: Nhận tín hiệu điện áp 0-10 VDC.

SD1-R-24: Phiên bản có tích hợp thêm tiếp điểm đóng ngắt (Relay) để điều khiển hoặc cảnh báo tại chỗ.

 Dòng Hiển thị & Điều khiển lắp tủ điện (Panel Mount)

Các dòng này thường có kích thước chuẩn DIN, dùng để xử lý tín hiệu từ các cảm biến lưu lượng dòng VC, VCA, VCN:

AS 8: Bộ hiển thị và đánh giá tín hiệu lưu lượng rất mạnh mẽ. Có khả năng hiển thị lưu lượng tức thời và lưu lượng tổng (totalizer).

A0730: Bộ hiển thị số chuyên dùng cho các phép đo lưu lượng chính xác cao, hỗ trợ đa dạng cổng xuất tín hiệu.

 Dòng Bộ chuyển đổi tín hiệu & Đánh giá (Evaluation Electronics)

Thay vì chỉ hiển thị, các dòng này tập trung vào việc xử lý xung (Pulse) từ cảm biến lưu lượng để đưa về PLC hoặc máy tính:

VTE 2: Bộ chuyển đổi tín hiệu từ xung (Frequency) sang Analog (4-20mA). Thường lắp trực tiếp trên đầu cảm biến dòng VC.

VIG / VIO: Các bộ tiền khuếch đại (Pre-amplifiers) cho cảm biến lưu lượng trong môi trường khắc nghiệt hoặc cần truyền tín hiệu đi xa.

Bộ hiễn thị điện tử Kracht SD1-I-24

SD1-I-24 là một màn hình LED nhỏ gọn được thiết kế để lắp trung gian giữa đầu kết nối (connector) và cảm biến.

Hiển thị tại chỗ: Cho phép kỹ thuật viên đọc trực tiếp giá trị lưu lượng hoặc áp suất ngay tại vị trí lắp đặt mà không cần nhìn vào tủ điện trung tâm.

Chuyển đổi tín hiệu: Nó nhận tín hiệu analog (thường là 4-20 mA) từ cảm biến và hiển thị lên màn hình số.

Tiêu chuẩn kết nối: Sử dụng chuẩn chân cắm DIN 43650 (kiểu đầu cắm vuông phổ biến ở van điện từ và cảm biến).

SD1: Series bộ hiển thị của Kracht.

I: Ký hiệu đầu vào là dòng điện (Current – 4-20 mA).

24: Điện áp hoạt động là 24V DC.

P/N 10150063: Mã định danh sản phẩm hiện tại trong hệ thống quản lý của Kracht.

Màn hình: LED 4 chữ số, có khả năng lập trình điểm thập phân.

Nguồn cấp: Lấy trực tiếp từ vòng lặp tín hiệu (Loop-powered) hoặc nguồn 24V DC tùy cấu hình.

Cấp bảo vệ: Thường đạt IP65, chống bụi và tia nước, phù hợp môi trường công nghiệp.

Ứng dụng: Thường lắp cùng với các bộ lưu lượng kế bánh răng (Gear Flow Meters) dòng VC hoặc VCA/VCN của Kracht.
