Mô tả

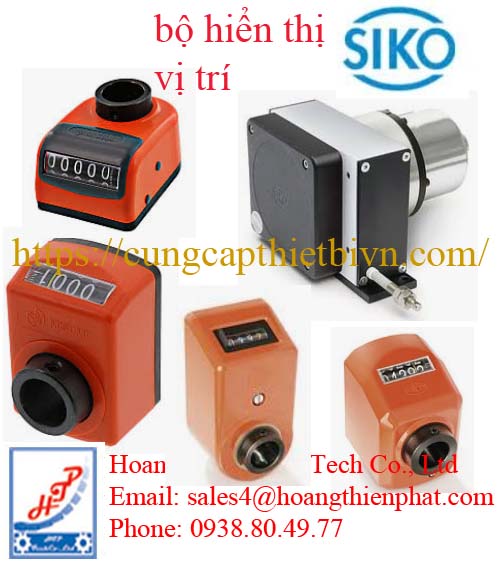

Bộ hiển thị vị trí SIKO

Bộ hiển thị vị trí SIKO là một trong những dòng thiết bị được sử dụng để theo dõi trực tiếp vị trí của trục quay, vít me, tay quay và các cơ cấu điều chỉnh trên máy công nghiệp. Thiết bị giúp chuyển chuyển động cơ học thành giá trị hiển thị rõ ràng, nhờ đó người vận hành có thể xác định chính xác vị trí hiện tại của cơ cấu mà không phải đo thủ công.

SIKO phát triển nhiều dòng Bộ hiển thị vị trí SIKO từ loại cơ khí truyền thống đến bộ hiển thị điện tử có độ phân giải cao. Các sản phẩm được ứng dụng trên máy đóng gói, máy chế biến, máy in, máy công cụ, máy chế biến gỗ và các dây chuyền sản xuất cần điều chỉnh vị trí thường xuyên.

Tại thị trường SIKO Việt Nam, bộ hiển thị vị trí được lựa chọn nhiều cho cả nhu cầu thay thế thiết bị cũ và tích hợp vào máy mới.

Bộ hiển thị vị trí SIKO giúp quan sát vị trí máy như thế nào?

Trong nhiều máy công nghiệp, người vận hành cần xoay tay quay để thay đổi khoảng cách hoặc vị trí của một bộ phận.

Chuyển động này có thể tác động đến vít me, thanh dẫn hướng, bàn trượt, con lăn hoặc cụm dao.

Nếu không có thiết bị chỉ thị, kỹ thuật viên thường phải sử dụng thước hoặc các vạch đánh dấu trên máy. Phương pháp này mất thời gian và khó duy trì độ lặp lại giữa nhiều lần cài đặt.

Bộ hiển thị vị trí SIKO được lắp trực tiếp trên trục điều chỉnh. Khi trục quay, giá trị trên bộ hiển thị thay đổi tương ứng với chuyển động của cơ cấu.

Nhờ vậy, người vận hành chỉ cần nhìn vào Bộ hiển thị vị trí SIKO để biết cơ cấu đã được đưa đến đúng vị trí hay chưa.

Phân loại bộ hiển thị vị trí SIKO chính

SIKO cung cấp nhiều dòng hiển thị vị trí khác nhau tùy theo ứng dụng và hạ tầng điều khiển:

Bộ hiển thị vị trí cơ khí (Mechanical Position Indicators / Đồng hồ số cơ)

Đặc điểm: Hoạt động dạng cơ học thuần túy (truyền động qua trục), không cần cung cấp nguồn điện.

Nguyên lý: Gắn trực tiếp lên trục vitme, trục quay để hiển thị thông số hành trình qua các con số cơ học.

Dòng sản phẩm phổ biến:

DA04, DA09S, DA10, DA10S: Các dòng chỉ báo cơ tiêu chuẩn, nhỏ gọn, dễ lắp đặt.

Bộ hiển thị vị trí điện tử dùng pin (Battery-powered Digital Indicators)

Đặc điểm: Tích hợp màn hình LCD/LED, chạy bằng pin dung lượng cao (tuổi thọ nhiều năm), dễ thay thế. Không cần đi dây điện phức tạp.

Dòng sản phẩm phổ biến:

DE04, DE10, AP05, AP10: Màn hình kỹ thuật số hiển thị rõ ràng, cho phép cài đặt điểm gốc (Zero setting), tỉ lệ quy đổi (Scale factor) và hướng đếm.

Bộ hiển thị kỹ thuật số lập trình / Kết nối mạng (Fieldbus / Industrial Ethernet)

Đặc điểm: Dùng cho các hệ thống tự động hóa hiện đại (Industry 4.0). Cho phép truyền dữ liệu vị trí về PLC hoặc hệ thống điều khiển trung tâm qua chuẩn giao tiếp công nghiệp.

Dòng sản phẩm / Giao tiếp phổ biến:

AP05, AP10S, AP20: Hỗ trợ CANopen, Profibus, PROFINET, EtherNET/IP, IO-Link, Modbus RTU.

Giúp giám sát vị trí thực tế so với vị trí cài đặt (Target/Actual value) để tránh sai sót vận hành.

Bộ màn hình hiển thị bảng điều khiển (Panel-mounted Process Indicators)

Đặc điểm: Gắn trên tủ điện, nhận tín hiệu từ Encoder (Xung, Absolute), Cảm biến tuyến tính (Linear Scale), SSI hoặc tín hiệu Analog (0-10V, 4-20mA).

Dòng sản phẩm phổ biến:

MA503, MA504, MA508, MA04/1: Hiển thị vị trí thực tế cho các trục máy xẻ, máy

Hai công nghệ hiển thị chính của SIKO

SIKO cung cấp nhiều giải pháp đo vị trí khác nhau. Trong nhóm position indicator, có thể chia thành hai nhóm chính.

Bộ hiển thị vị trí cơ khí SIKO

Bộ hiển thị vị trí cơ khí SIKO sử dụng cơ cấu bánh răng để chuyển số vòng quay của trục thành giá trị hiển thị.

Thiết bị không cần nguồn điện và có thể hoạt động trực tiếp theo chuyển động của trục.

Dòng này phù hợp với những máy có cơ cấu chỉnh tay đơn giản và cần khả năng quan sát vị trí ngay tại chỗ.

Một số series phổ biến của SIKO có thể kể đến:

SIKO DA04

SIKO DA05

SIKO DA08

SIKO DA09S

SIKO DA10

SIKO DA12

Các dòng DA được sử dụng rộng rãi trên trục điều chỉnh, tay quay và cơ cấu định vị thủ công.

Bộ hiển thị vị trí điện tử SIKO

Đối với những ứng dụng yêu cầu khả năng đọc linh hoạt hơn, Bộ hiển thị vị trí điện tử SIKO là lựa chọn phù hợp.

Thiết bị sử dụng màn hình LCD để thể hiện giá trị vị trí.

Ví dụ, dòng SIKO DE10P là bộ chỉ thị vị trí điện tử tuyệt đối dạng trục rỗng, được thiết kế để đọc trực tiếp giá trị vị trí trên trục điều chỉnh hoặc đo góc quay. Tài liệu hãng cho biết DE10P sử dụng màn hình LCD 6 chữ số và hỗ trợ các chức năng hiển thị tuyệt đối cũng như gia số.

Một số dòng Bộ hiển thị vị trí điện tử SIKO thường được quan tâm gồm:

SIKO DE04

SIKO DE10

SIKO DE10P

Tùy model, thông số về đường kính trục, màn hình, cấp bảo vệ và cách cài đặt sẽ khác nhau.

Bộ hiển thị vị trí SIKO được lắp trực tiếp trên trục ra sao?

Một đặc điểm quan trọng của Bộ hiển thị vị trí SIKO là thiết kế trục rỗng.

Trục điều chỉnh của máy đi xuyên qua lỗ trục của bộ hiển thị. Khi trục quay, bộ chỉ thị ghi nhận chuyển động và thay đổi giá trị tương ứng.

Ví dụ với SIKO DE10P, hãng cung cấp các tùy chọn trục rỗng với đường kính lên đến khoảng 30 mm tùy cấu hình.

Thiết kế này giúp Bộ hiển thị vị trí SIKO có thể được tích hợp ngay tại điểm chỉnh mà không chiếm nhiều diện tích trên máy.

Bộ hiển thị vị trí SIKO thường được sử dụng ở vị trí nào?

Điều chỉnh khoảng cách thanh dẫn

Trên băng tải hoặc máy đóng gói, khoảng cách giữa hai thanh dẫn cần thay đổi theo kích thước sản phẩm.

Bộ hiển thị vị trí SIKO giúp người vận hành xác định chính xác khoảng cách đã cài đặt.

Điều chỉnh vị trí con lăn

Trong máy in, máy cán và máy xử lý vật liệu, vị trí con lăn có thể phải thay đổi theo chiều dày hoặc kích thước sản phẩm.

Khi sử dụng Bộ hiển thị vị trí SIKO, giá trị từng vị trí có thể được ghi lại để sử dụng cho lần sản xuất tiếp theo.

Điều chỉnh vị trí dao cắt

Đối với máy cắt, sai lệch vị trí dao có thể ảnh hưởng trực tiếp đến kích thước thành phẩm.

Bộ hiển thị giúp kỹ thuật viên kiểm soát quá trình di chuyển của cụm dao theo một giá trị xác định.

Điều chỉnh chiều cao cụm máy

Các cụm đầu chiết, đầu đóng nắp, bộ dẫn hướng hoặc đầu xử lý sản phẩm thường sử dụng trục vít để nâng hạ.

Bộ hiển thị vị trí SIKO giúp theo dõi chiều cao của cơ cấu sau mỗi lần điều chỉnh.

Bộ hiển thị vị trí SIKO DE10P có những điểm gì đáng chú ý?

SIKO DE10P là một trong những dòng bộ hiển thị vị trí điện tử của hãng.

Thiết bị sử dụng màn hình LCD 6 chữ số với chiều cao ký tự khoảng 11 mm. Dải hiển thị được hãng công bố từ -99999 đến 999999.

Dòng này sử dụng hai pin AAA 1,5 V và có thời gian sử dụng pin khoảng hai năm theo điều kiện tiêu chuẩn của hãng.

DE10P còn hỗ trợ:

Hiển thị giá trị tuyệt đối.

Chức năng đo gia số.

Cài đặt trực tiếp bằng phím trên thiết bị.

Trục rỗng với nhiều kích thước.

Các lựa chọn cấp bảo vệ IP51 hoặc IP65 tùy cấu hình.

Nhờ đó, Bộ hiển thị vị trí SIKO DE10P phù hợp với nhiều cơ cấu điều chỉnh trên máy công nghiệp.

SIKO DE10 – Bộ hiển thị cho các trục có đường kính lớn

Ngoài DE10P, hãng còn cung cấp Bộ hiển thị vị trí SIKO DE10.

Theo tài liệu SIKO, DE10 là bộ hiển thị số điện tử có thể lập trình cho phép đo chiều dài hoặc góc quay.

Thiết bị hỗ trợ trục rỗng tối đa khoảng Ø30 mm, màn hình LCD 5 chữ số và các chức năng reset, đo gia số và offset.

Dòng này phù hợp với những cơ cấu máy cần hiển thị điện tử nhưng vẫn muốn giữ nguyên phương thức điều chỉnh bằng trục hoặc tay quay.

Những yếu tố quyết định việc chọn đúng Bộ hiển thị vị trí SIKO

Không nên chọn Bộ hiển thị vị trí SIKO chỉ dựa vào kích thước bên ngoài.

Một model phù hợp cần đáp ứng đồng thời nhiều thông số.

Đường kính trục

Đường kính trục máy phải tương thích với trục rỗng của bộ hiển thị.

Đây là thông số cần kiểm tra đầu tiên khi lựa chọn model.

Giá trị dịch chuyển trên mỗi vòng quay

Mỗi cơ cấu vít me có bước vít khác nhau.

Một vòng quay có thể tạo ra hành trình 1 mm, 2 mm, 5 mm hoặc giá trị khác.

Do đó, Bộ hiển thị vị trí SIKO cần có tỷ số hiển thị tương ứng.

Chiều quay của trục

Cần xác định giá trị phải tăng khi quay theo chiều kim đồng hồ hay chiều ngược lại.

Nếu chọn sai chiều đếm, giá trị hiển thị sẽ ngược với chuyển động thực tế của máy.

Dải giá trị cần hiển thị

Mỗi máy có một khoảng điều chỉnh khác nhau.

Người dùng nên xác định giá trị nhỏ nhất, lớn nhất và độ phân giải cần thiết.

Môi trường lắp đặt

Bụi, độ ẩm, nước, rung động và nhiệt độ đều ảnh hưởng đến việc lựa chọn thiết bị.

Đặc biệt với Bộ hiển thị vị trí điện tử SIKO, cần quan tâm đến cấp bảo vệ của từng cấu hình.

Các model Bộ hiển thị vị trí SIKO đáng tham khảo

Model / Series	Nhóm sản phẩm	Ứng dụng tham khảo
SIKO DA04	Bộ hiển thị cơ khí	Trục điều chỉnh nhỏ
SIKO DA05	Bộ hiển thị cơ khí	Cơ cấu chỉnh tay
SIKO DA08	Bộ hiển thị cơ khí	Máy sản xuất
SIKO DA09S	Bộ hiển thị cơ khí	Điều chỉnh vị trí
SIKO DA10	Bộ hiển thị cơ khí	Vít me, tay quay
SIKO DA12	Bộ hiển thị cơ khí	Máy công nghiệp
SIKO DE04	Bộ hiển thị điện tử	Đọc vị trí điện tử
SIKO DE10	Bộ hiển thị điện tử	Trục đường kính lớn
SIKO DE10P	Bộ hiển thị điện tử tuyệt đối	Đo vị trí hoặc góc quay

Việc lựa chọn chính xác Bộ hiển thị vị trí SIKO cần dựa trên mã cấu hình đầy đủ của từng thiết bị.

Bộ hiển thị vị trí SIKO mang lại lợi ích gì cho quá trình vận hành?

Việc trang bị Bộ hiển thị vị trí SIKO giúp quá trình điều chỉnh máy trở nên trực quan hơn.

Người vận hành có thể đọc trực tiếp giá trị tại từng vị trí.

Các thông số cài đặt cũng có thể được lưu lại theo từng sản phẩm hoặc từng quy cách sản xuất.

Điều này giúp giảm thời gian đo đạc lại khi thay đổi sản phẩm.

Ngoài ra, Bộ hiển thị vị trí SIKO còn giúp tăng khả năng lặp lại giữa nhiều lần setup.

Nhà máy không phải phụ thuộc hoàn toàn vào kinh nghiệm của một kỹ thuật viên cụ thể.

Bộ hiển thị vị trí SIKO cơ khí hay điện tử phù hợp hơn?

Nếu ứng dụng chỉ yêu cầu đọc vị trí cơ bản và không cần nguồn điện, Bộ hiển thị vị trí SIKO cơ khí là giải pháp đơn giản.

Dòng này phù hợp với máy có ít điểm điều chỉnh và yêu cầu vận hành trực tiếp.

Ngược lại, Bộ hiển thị vị trí điện tử SIKO phù hợp khi yêu cầu độ phân giải cao hơn hoặc cần các chức năng như giá trị tuyệt đối, gia số và offset.

Ví dụ, DE10P được SIKO mô tả là bộ chỉ thị vị trí điện tử tuyệt đối, có độ phân giải và độ chính xác cao hơn so với position indicator cơ khí.

Do đó, lựa chọn cơ khí hay điện tử nên dựa vào yêu cầu thực tế của máy thay vì chỉ dựa vào giá thành.

Bộ hiển thị vị trí SIKO và cảm biến vị trí SIKO khác nhau ở đâu?

Bộ hiển thị vị trí SIKO chủ yếu giúp người vận hành đọc trực tiếp vị trí tại cơ cấu máy.

Trong khi đó, cảm biến vị trí SIKO thường thực hiện nhiệm vụ đo và truyền thông tin vị trí sang bộ điều khiển.

Hai nhóm thiết bị phục vụ những cấp độ tự động hóa khác nhau.

Một máy cơ bản có thể chỉ cần Bộ hiển thị vị trí SIKO.

Trong hệ thống tự động hóa cao hơn, nhà thiết kế có thể kết hợp cảm biến, encoder và các thiết bị định vị SIKO để truyền dữ liệu về PLC hoặc hệ thống điều khiển trung tâm.
