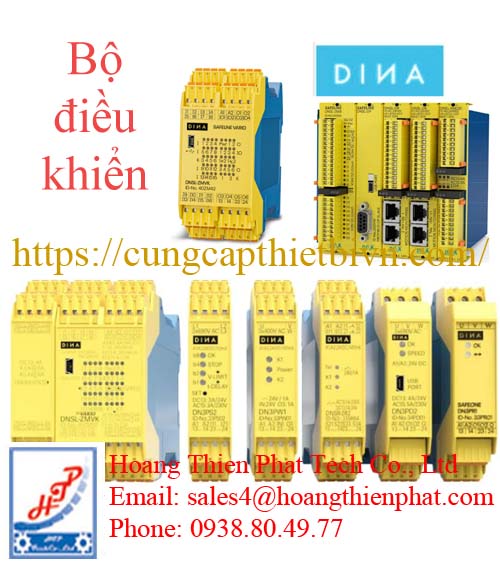

Bộ điều khiển DINA
Mô tả
Bộ điều khiển DINA
Bộ điều khiển DINA là các thiết bị điều khiển và giám sát an toàn DINA Elektronik GmbH sản xuất. Khác với PLC thông thường, bộ điều khiển DINA được phát triển chuyên cho an toàn máy (Machine Safety), giám sát truyền động và điều khiển các chức năng an toàn trong dây chuyền sản xuất tự động.
Các bộ điều khiển DINA được ứng dụng rộng rãi trong ngành ô tô, bao bì, thực phẩm, robot công nghiệp, gia công kim loại và các hệ thống yêu cầu đạt tiêu chuẩn SIL hoặc Performance Level (PL).
Chức năng chính
Điều khiển hệ thống an toàn máy.
Giám sát tốc độ động cơ.
Giám sát trạng thái dừng (Standstill Monitoring).
Giám sát chiều quay động cơ.
Điều khiển mạch Emergency Stop.
Điều khiển cửa bảo vệ (Safety Gate).
Phát hiện lỗi truyền động.
Điều khiển liên động (Interlock).
Giao tiếp với PLC và hệ thống tự động hóa.
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Hãng | DINA Elektronik GmbH |
| Xuất xứ | Đức |
| Điện áp cấp | 24 VDC hoặc 24–240 VAC/DC (tùy model) |
| Kiểu lắp | DIN Rail 35 mm |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ làm việc | -25…+55 °C |
| Đầu vào | Digital Safety Input |
| Đầu ra | Safety Relay Output |
| Giao tiếp | Digital I/O (một số model hỗ trợ giao tiếp mở rộng) |
| Hiển thị | LED trạng thái và LED lỗi |
Cấu trúc phần cứng của Bộ điều khiển DINA
Một bộ điều khiển DINA đầy đủ được cấu thành từ việc ghép các mô-đun lại với nhau thông qua cáp bus nền (backplane bus) gắn trên thanh DIN-rail, bao gồm:
Mô-đun xử lý trung tâm (Central Modules)
Đây là “bộ não” của hệ thống, nơi lưu trữ chương trình logic an toàn và xử lý dữ liệu. Các mã phổ biến:
DNSL-ZMV: Mô-đun trung tâm tiêu chuẩn, tích hợp sẵn các cổng I/O an toàn cơ bản và cổng kết nối USB/chẩn đoán.
DNSL-ZMB: Mô-đun trung tâm chuyên dụng, tích hợp sẵn khả năng giám sát chuyển động/trạng thái dừng (Drive/Speed monitoring) cho tối đa 2 trục động cơ bằng cảm biến tiệm cận.
DNSL-ZMT: Mô-đun tích hợp thêm các đầu vào analog an toàn, thường dùng để kết nối thảm an toàn (Safety Mat) hoặc các cảm biến áp suất/lực 4-20mA.
Mô-đun giám sát truyền động mở rộng (Motion/Speed Modules)
Khi hệ thống có nhiều trục động cơ cần giám sát tốc độ an toàn (SLS), hướng quay hoặc trạng thái dừng, các mô-đun này sẽ được gắn thêm:
DNSL-DRV: Giám sát độc lập cho 2 trục động cơ sử dụng Encoder (Sin/Cos, TTL, HTL).
DNSL-SIV / DNSL-BIV: Giám sát tốc độ thông qua các dòng Encoder cao cấp chuẩn SSI hoặc BiSS-Safety.
Mô-đun mở rộng I/O và Rơ le đầu ra
DNSL-INV: Mở rộng thêm 16 đầu vào an toàn kỹ thuật số (Digital Inputs).
DNSL-IOV: Mô-đun hỗn hợp cả đầu vào và đầu ra an toàn kỹ thuật số.
DNSL-RMV: Mô-đun rơ le mở rộng (Relay Output) cung cấp các tiếp điểm khô chịu tải dòng cao để ngắt nguồn động cơ/khởi động từ.
Mô-đun kết nối mạng công nghiệp (Gateway Modules)
DNSL-FBV: Cho phép bộ điều khiển DINA truyền toàn bộ dữ liệu chẩn đoán, trạng thái lỗi lên PLC điều khiển trung tâm (như Siemens, Mitsubishi, Omron) qua các chuẩn giao tiếp: Profinet, EtherCAT, Profibus, Ethernet/IP.
Đại lý Phân Phối Bộ điều khiển DINA tại Việt Nam:
Công ty TNHH Kỹ Thuật công nghệ Hoàng Thiên Phát chuyên cung cấp phân phối hàng chính hãng, giá cả cạnh tranh tốt nhất các Sản phẩm của Bộ điều khiển DINA Tại Việt Nam.
Hàng nhập khẩu 100% chính hãng Chứng từ COCQ đầy đủ hãy liên hệ với Chúng Tôi
Hotline: Sales4: 0938.80.49.77 để được hổ trợ dịch vụ và giá ưu đãi tốt nhất.
Địa chỉ mua Bộ điều khiển DINA Tại Việt Nam uy tín và chất lượng: 237/49C Phạm Văn Chiêu, phường An Hội Tây, Tp.HCM
Email: sales4@hoangthienphat.com.
Đơn vị hổ trợ tư vấn tin cậy sản phẩm Bộ điều khiển DINA Tại Việt Nam. Công ty TNHH Kỹ Thuật Công Nghệ Hoàng Thiên Phát.
Trang web: http://cungcapthietbivn.com/
