Bộ điều hướng FIFE

Mô tả

Bộ điều hướng FIFE

Bộ điều hướng FIFE (FIFE Web Guiding System) là hệ thống dẫn hướng băng vật liệu tự động, giúp giữ mép hoặc tâm băng luôn thẳng khi máy chạy, giảm lệch băng và phế liệu. Hệ thống do FIFE (thuộc Maxcess – Mỹ) phát triển, được dùng rộng rãi trong in bao bì, cán màng, giấy, film, nonwoven.

Bộ điều hướng FIFE gồm những gì?

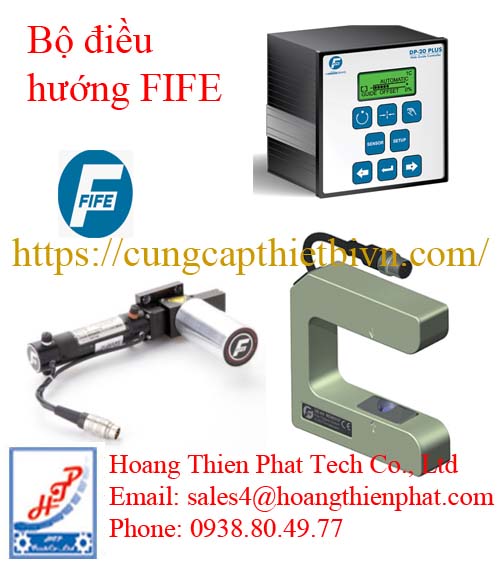

Một bộ hoàn chỉnh thường có 3 thành phần chính:

Cảm biến FIFE (Sensor)

Dò mép (edge) hoặc tâm (center) băng

Công nghệ quang học (IR) hoặc siêu âm (cho vật liệu trong suốt)

Không tiếp xúc, độ chính xác cao

Bộ điều khiển FIFE (Controller)

Nhận tín hiệu từ cảm biến

Xử lý và phát lệnh điều chỉnh theo thời gian thực

Có loại analog / digital, tùy chọn kết nối PLC/SCADA

Bộ truyền động FIFE (Actuator)

Tạo chuyển động cơ học để dịch khung/con lăn

Điện (phổ biến) hoặc thủy lực (tải nặng, tốc độ cao)

Độ lặp lại tốt, phản hồi nhanh

Nguyên lý hoạt động bộ điều hướng FIFE

Nguyên lý hoạt động của bộ điều hướng FIFE (Web Guiding System) dựa trên một vòng lặp điều khiển kín (Closed-loop Control). Mục tiêu duy nhất của nó là giữ cho dải vật liệu (giấy, màng nhựa, kim loại) luôn nằm đúng vị trí quy định trong suốt quá trình chạy máy.

Hệ thống hoạt động dựa trên sự phối hợp nhịp nhàng của 4 thành phần chính theo quy trình 4 bước sau:

Bước 1: Phát hiện (Sensing)

Cảm biến (Sensor) được đặt ở vị trí biên của vật liệu.

Cảm biến sẽ phát tín hiệu (siêu âm, hồng ngoại hoặc quang học) để xác định vị trí hiện tại của mép vật liệu.

Nếu dải vật liệu chạy thẳng, cảm biến gửi tín hiệu “Zero” (vị trí chuẩn) về bộ điều khiển.

Nếu dải vật liệu bị lệch sang trái hoặc phải, cường độ tín hiệu phản hồi sẽ thay đổi.

2. Bước 2: Phân tích (Controlling)

Bộ điều khiển (Controller) tiếp nhận tín hiệu điện từ cảm biến.

Nó so sánh vị trí hiện tại của vật liệu với điểm đặt (Set-point) mà người vận hành đã cài đặt trước đó.

Nếu có sự sai lệch (Error), bộ điều khiển sẽ tính toán mức độ lệch và gửi một lệnh điều chỉnh tương ứng đến bộ truyền động.

3. Bước 3: Phản hồi – Thực thi (Actuation)

Bộ truyền động (Actuator) nhận lệnh và thực hiện hành động cơ khí.

Actuator sẽ đẩy hoặc kéo Khung điều hướng (Guide Frame) hoặc Trục cuộn (Unwind/Rewind).

Chuyển động này diễn ra theo chiều ngược lại với hướng lệch của vật liệu để bù đắp sai số.

4. Bước 4: Điều chỉnh vật liệu (Correction)

Vật liệu đi qua khung điều hướng sẽ được uốn cong hoặc dịch chuyển về vị trí trung tâm.

Sau khi vật liệu đã về đúng vị trí, cảm biến báo lại tín hiệu “chuẩn”.

Vòng lặp này diễn ra liên tục hàng nghìn lần mỗi giây, giúp vật liệu luôn thẳng hàng ngay cả khi máy chạy ở tốc độ cực cao.

Các kiểu điều hướng chính của FIFE

Tùy vào vị trí lắp đặt trên máy, hệ thống FIFE sẽ hoạt động theo các cách khác nhau:

Căn biên đầu vào (Unwind Guiding): Cả cuộn vật liệu lớn sẽ được bộ truyền động dịch chuyển sang trái/phải để mép vật liệu đi vào máy luôn đúng vị trí.

Căn biên trung gian (O-Frame/U-Frame Guiding): Sử dụng các con lăn trung gian xoay quanh một trục để nắn dòng vật liệu đang chạy ở giữa dây chuyền.

Căn biên đầu ra (Rewind Guiding): Bộ truyền động di chuyển trục thu cuộn để đuổi theo mép vật liệu đang chạy tới, đảm bảo cuộn thành phẩm sau khi quấn xong sẽ phẳng đều ở hai bên mép.

Các chế độ căn (Guiding Modes)

Edge Guiding (Căn mép): Chỉ dùng 1 cảm biến để theo dõi 1 mép duy nhất của vật liệu.

Center Guiding (Căn giữa): Dùng 2 cảm biến ở 2 bên mép. Hệ thống sẽ tính toán để tâm của vật liệu luôn nằm đúng trục máy (áp dụng khi khổ vật liệu bị co giãn hoặc thay đổi).

Line Guiding (Căn theo đường in): Cảm biến camera sẽ dò theo một đường vạch màu được in sẵn trên vật liệu để điều hướng.
