Mô tả

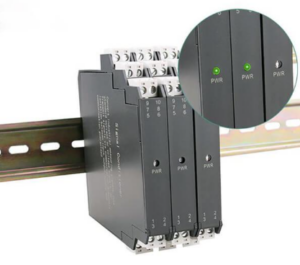

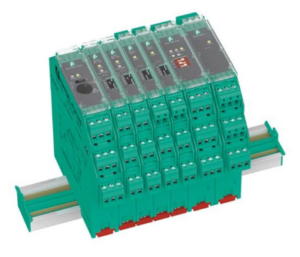

Bộ chuyển đổi đo lường Engler

Bộ chuyển đổi đo lường Engler (signal converter / transmitter / signal conditioner) là thiết bị dùng để:

Chuyển đổi tín hiệu đo lường (nhiệt độ, mức, áp suất…)

Sang dạng tín hiệu chuẩn công nghiệp như:

4–20mA

0–10V

Hoặc tín hiệu số

Thường dùng trong hệ thống của Engler GmbH để kết nối cảm biến với PLC/tủ điều khiển.

Chức năng chính Bộ chuyển đổi đo lường Engler

Chuyển đổi tín hiệu

Ví dụ:Cảm biến nhiệt → tín hiệu điện nhỏ → bộ Engler chuyển thành 4–20mA

 Khuếch đại & ổn định tín hiệu

Giảm nhiễu

Tăng độ chính xác khi truyền xa

Cách ly tín hiệu (isolation)

Bảo vệ PLC và hệ thống điện

Tránh nhiễu và xung điện

Bộ chuyển đổi đo mức liên tục (Level Transmitters)

Khác với công tắc phao Engler chỉ báo đầy/cạn tại một điểm, các bộ chuyển đổi này cho phép theo dõi giá trị mức chất lỏng liên tục theo thời gian thực.

Dòng Nivostick: Sử dụng nguyên lý phao từ di chuyển dọc theo que đo, bên trong chứa chuỗi điện trở và công tắc lưỡi gà (Reed switch). Tín hiệu được chuyển đổi thành dạng analog.

Tín hiệu đầu ra: Thường là 4-20mA (dòng điện) hoặc 0-10V (điện áp), tương ứng với khoảng cách đo từ 0% đến 100% chiều dài que đo.

Vật liệu: Tùy chọn Inox 316Ti cho thực phẩm/hóa chất hoặc nhựa (PP, PVC) cho môi trường ăn mòn.

Bộ chuyển đổi nhiệt độ (Temperature Transmitters)

Đây là các thiết bị đo nhiệt độ tích hợp bộ phát tín hiệu, giúp truyền dữ liệu đi xa mà không bị nhiễu.

Dòng tích hợp đầu đo: Thường sử dụng cảm biến Pt100 hoặc Pt1000 độ chính xác cao tích hợp sẵn trong thân que đo.

Bộ chuyển đổi gắn đầu (Head-mounted): Một số model cho phép lắp bộ chuyển đổi tín hiệu ngay trong đầu đấu nối (Connection head) của cảm biến nhiệt độ.

Dòng ETS (Electronic Temperature Switch/Transmitter): Đây là dòng kỹ thuật số, vừa có màn hình hiển thị tại chỗ, vừa có ngõ ra analog (4-20mA) kèm theo các tiếp điểm cảnh báo.

 Bộ chuyển đổi đa năng (Combined Level & Temperature Transmitters)

Đây là dòng sản phẩm đặc trưng nhất của Engler, giúp tối ưu hóa không gian lắp đặt.

Dòng KSR / ESR: Cho phép truyền đồng thời hai tín hiệu độc lập (một tín hiệu báo mức và một tín hiệu báo nhiệt độ) chỉ qua một cổng kết nối duy nhất trên bồn chứa.

Ứng dụng: Rất phổ biến trong các trạm nguồn thủy lực hiện đại, nơi việc giám sát cả độ nhớt của dầu (thông qua nhiệt độ) và lượng dầu còn lại là cực kỳ quan trọng.

Đặc điểm kỹ thuật tiêu chuẩn

Nguồn cấp: Thường là 24V DC (vòng lặp 2 dây hoặc 3 dây).

Độ chính xác: Sai số thường rất thấp, đảm bảo tín hiệu truyền về hệ thống điều khiển trung tâm ổn định.

Khả năng lập trình: Một số dòng điện tử mới cho phép người dùng cài đặt dải đo (scaling) trực tiếp trên thiết bị hoặc qua phần mềm.

Các điểm cần lưu ý khi thay thế Bộ chuyển đổi đo lường Engler

Khi thay thế Bộ chuyển đổi đo lường Engler, việc đảm bảo tính tương thích về mặt kỹ thuật là yếu tố quan trọng nhất để hệ thống hoạt động ổn định và chính xác.

Tương thích về tín hiệu đầu ra (Output Signal)

Đây là yếu tố quyết định thiết bị có thể “giao tiếp” được với PLC hoặc bộ điều khiển hiện tại hay không:

Dạng Analog: Kiểm tra xem bộ cũ dùng tín hiệu 4-20mA (phổ biến nhất) hay 0-10V.

Số dây kết nối: Xác định thiết bị là loại 2 dây (nguồn và tín hiệu chung) hay 3 dây (nguồn và tín hiệu riêng).

Giao diện kỹ thuật số: Một số dòng mới của Engler hỗ trợ IO-Link; nếu bộ cũ có tính năng này, bộ thay thế cũng phải tương ứng.

Thông số hình học và cơ khí

Để lắp đặt vừa vặn vào vị trí cũ mà không cần chỉnh sửa bồn chứa:

Chiều dài que đo (L): Phải khớp chính xác với chiều dài bộ cũ (ví dụ: L=200mm, L=500mm). Nếu que quá ngắn sẽ không đo được mức thấp, quá dài sẽ bị chạm đáy bồn.

Chuẩn ren kết nối: Kiểm tra kích thước ren (G1/2″, G1″, M20x1.5…) và loại vật liệu ren (Inox hay Đồng) để đảm bảo độ kín khít và tránh ăn mòn hóa học.

Dải đo và Cài đặt (Scaling)

Dải nhiệt độ: Nếu là bộ chuyển đổi nhiệt độ, bạn cần biết dải đo cũ (ví dụ: 0°C đến 100°C tương ứng với 4-20mA).

Dải mức: Đối với đo mức liên tục, cần xác định điểm 0% và 100% nằm ở đâu trên que đo.

Khả năng lập trình: Nếu dùng dòng điện tử như ETS, bạn có thể cần thiết bị cấu hình để cài đặt lại các tham số tương tự như bộ cũ.

Môi trường làm việc và Vật liệu

Vật liệu phao và que: Phải tương thích với chất lỏng trong bồn (ví dụ: Inox 316Ti cho thực phẩm/hóa chất, hoặc nhựa PP cho axit).

Tiêu chuẩn an toàn: Nếu thiết bị lắp trong khu vực dễ cháy nổ, bắt buộc bộ thay thế phải có chứng chỉ ATEX/Ex tương đương.

Cấp bảo vệ (IP Code): Đảm bảo chỉ số chống bụi/nước (thường là IP65/IP67) phù hợp với điều kiện môi trường tại nhà máy.
