Mô tả

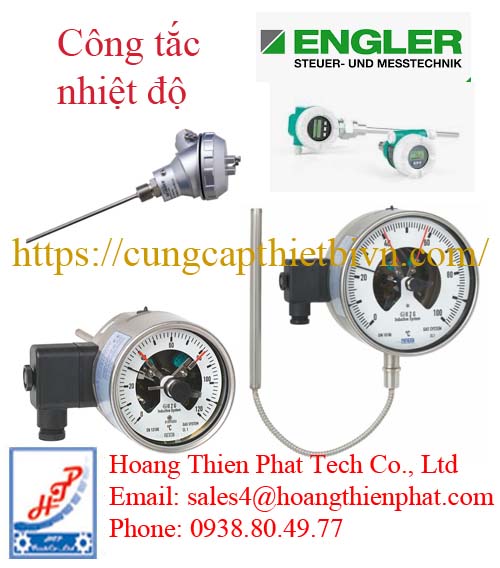

Công tắc nhiệt độ Engler

Công tắc nhiệt độ Engler (temperature switch / thermostat) là thiết bị dùng để:

Giám sát nhiệt độ

Đóng/ngắt tín hiệu điện khi đạt ngưỡng cài đặt

Thường được sản xuất bởi Engler GmbH để dùng kèm trong hệ thống truyền động, hộp số, máy công nghiệp.

Nguyên lý hoạt động Công tắc nhiệt độ Engler

Bên trong có cảm biến (thường là lưỡng kim hoặc dầu giãn nở)

Khi nhiệt độ đạt mức cài đặt:

Đóng tiếp điểm (ON) hoặc

Ngắt tiếp điểm (OFF)

Truyền tín hiệu về:

Tủ điện

PLC

Relay bảo vệ

Thông số thường gặp Công tắc nhiệt độ Engler

Dải nhiệt: ví dụ 0–120°C / 0–200°C

Kiểu ren: G1/2, G1/4…

Tiếp điểm: NO / NC

Điện áp chịu tải: 220V / 24V

Các dòng công tắc nhiệt độ tiêu biểu

Engler cung cấp hai giải pháp chính dựa trên nhu cầu lắp đặt:

Dòng TSM (Temperature Switch): Đây là dòng công tắc nhiệt độ đơn thuần, thường sử dụng các đầu dò lưỡng kim (Bimetal) hoặc cảm biến Pt100/Pt1000. Khi nhiệt độ đạt đến điểm cài đặt (Set-point), tiếp điểm sẽ đóng hoặc ngắt để bảo vệ hệ thống.

Dòng kết hợp (KTS / ETS): Engler rất mạnh về các loại cảm biến tích hợp, cho phép đo cả mức chất lỏng và nhiệt độ trên cùng một thiết bị. Điều này giúp tiết kiệm không gian lắp đặt trên bồn dầu hoặc bình chứa.

 Đặc điểm kỹ thuật chung

Vật liệu: Thân và que đo thường làm bằng thép không gỉ (Inox 304 hoặc 316Ti) hoặc đồng, phù hợp với nhiều loại môi trường từ dầu thủy lực đến hóa chất nhẹ.

Dải đo: Có khả năng tùy chỉnh linh hoạt, thường dao động từ -20°C đến +120°C (hoặc cao hơn tùy model đặc biệt).

Kiểu kết nối: Các chuẩn ren phổ biến như G1/2″, G3/4″, M20x1.5 hoặc mặt bích.

Tiếp điểm: Cung cấp các dạng tiếp điểm Thường mở (NO), Thường đóng (NC) hoặc tiếp điểm chuyển đổi (SPDT).

Cấp bảo vệ: Đạt tiêu chuẩn IP65 hoặc IP67, chống bụi và nước tốt trong môi trường nhà máy.

Ưu điểm nổi bật

Độ tin cậy cao: Thiết kế của Đức đảm bảo hoạt động chính xác sau hàng ngàn lần đóng ngắt.

Khả năng tùy chỉnh (Customization): Engler cho phép người dùng đặt hàng theo chiều dài que đo (L) cụ thể để phù hợp với độ sâu của bồn chứa.

Tích hợp đa năng: Khả năng tích hợp thêm các đầu ra analog (4-20mA) để truyền tín hiệu về PLC đồng thời với việc ngắt trực tiếp bằng tiếp điểm cứng.

Ứng dụng thực tế

Trong lĩnh vực tự động hóa công nghiệp, thiết bị này thường được lắp tại:

Các trạm nguồn thủy lực (Hydraulic power units).

Hệ thống máy nén khí và máy làm lạnh.

Giám sát nhiệt độ dầu trong hộp số và động cơ lớn.

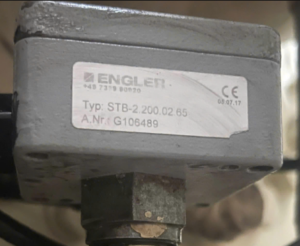

Công tắc  Engler STB – 2.200.02.65

Hãng sản xuất: ENGLER (Đức).

Model (Typ): STB-2.200.02.65

Số lô/Số định danh (A.Nr.): G106489

 Ý nghĩa mã sản phẩm STB-2.200.02.65

Dòng STB của Engler là dòng Công tắc nhiệt độ dạng que (Stick Temperature Switch) chuyên dụng cho môi trường công nghiệp. Theo cách đặt mã thông thường của hãng, các con số có ý nghĩa như sau:

STB: Ký hiệu dòng công tắc nhiệt độ (Safety Temperature Monitor/Switch).

2: Thường ám chỉ số lượng tiếp điểm hoặc kiểu kết nối điện.

200: Đây là chiều dài que đo (L), tương ứng với 200mm.

02: Thường là mã quy định về loại ren kết nối (ví dụ G1/2″ hoặc các chuẩn ren cơ khí khác).

65: Đây là điểm cài đặt nhiệt độ (Set-point). Trong trường hợp này, thiết bị sẽ tác động đóng/ngắt khi nhiệt độ đạt 65°C.

Thông số kỹ thuật dự đoán (Dòng STB)

Chức năng: Giám sát nhiệt độ cố định (thường là để bảo vệ quá nhiệt).

Kiểu tiếp điểm: Có thể là NC (thường đóng) hoặc NO (thường mở) tùy theo cấu hình cụ thể, sẽ ngắt hoặc đóng mạch khi đạt mức 65°C.

Vật liệu: Thân que đo bằng thép không gỉ hoặc đồng thau mạ niken.

Ứng dụng: Lắp đặt trong các bồn dầu thủy lực, hệ thống làm mát máy nén khí, hoặc các trạm nguồn công nghiệp để ngắt máy khi dầu/chất lỏng quá nóng.

Lưu ý khi thay thế hoặc đặt hàng

Chiều dài que (200mm): Cần chính xác để đảm bảo đầu cảm biến tiếp xúc đúng vị trí chất lỏng.

Điểm nhiệt độ (65°C): Đây là thông số quan trọng nhất để bảo vệ hệ thống.

Ren kết nối: Bạn nên đo thực tế đường kính ren trên thiết bị cũ để đối chiếu chính xác chuẩn G (BSP) hay Metric.
