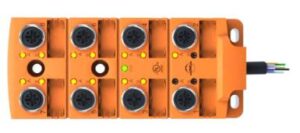

Bộ chia tín hiệu Autosen – Kết nối cảm biến tập trung với đầu nối M12

Trên một cụm máy có nhiều cảm biến, phần dây dẫn thường chiếm đáng kể thời gian lắp đặt và kiểm tra. Mỗi điểm phát hiện cần đường cấp nguồn, đường tín hiệu và vị trí đấu nối rõ ràng. Bộ chia tín hiệu Autosen hỗ trợ tổ chức các kết nối này bằng cách đưa nhiều cảm biến về một hộp phân phối tại máy, sau đó dẫn về tủ điều khiển qua cáp nhiều lõi.

Trong nhóm sản phẩm này, Autosen có các bộ chia thụ động M12 như AA501, AA502 và AA504. Tên kỹ thuật phù hợp là hộp phân phối kết nối cảm biến thụ động, dùng cho cấp nguồn và truyền tín hiệu theo sơ đồ đấu dây. Thiết bị không thực hiện chức năng nhân bản một tín hiệu analog 4–20 mA thành nhiều đầu ra độc lập.

Một điểm kết nối cho nhiều cảm biến trên máy

Bộ chia tín hiệu Autosen cho phép kết nối các cảm biến Autosen có đầu nối tương thích tại một vị trí tập trung. Các dây nhánh từ cảm biến đi về hộp chia, trong khi cáp trục nhiều lõi được đưa về phía tủ điện.

Cách bố trí này giúp giảm số lượng dây riêng lẻ phải kéo suốt chiều dài máy. Tại những cụm có nhiều điểm phát hiện gần nhau, chẳng hạn bộ cấp phôi hoặc cụm xi lanh, hộp phân phối giúp tuyến dây dễ theo dõi hơn.

Các tín hiệu vẫn được dẫn theo những lõi dây tương ứng. Bộ chia không tự gộp trạng thái của nhiều cảm biến thành một tín hiệu duy nhất, cũng không thay thế chức năng xử lý của PLC.

Các model bộ chia tín hiệu Autosen tiêu biểu

Số cổng và chiều dài cáp là hai đặc điểm dễ phân biệt khi tìm mua bộ chia tín hiệu Autosen. Với các mã dưới đây, người dùng có thể đối chiếu theo số lượng điểm kết nối và khoảng cách đến tủ điều khiển.

Autosen AA501 cho cụm kết nối 4 cổng

Bộ chia tín hiệu Autosen AA501 có 4 cổng M12 và cáp PUR dài 5 m. Cấu hình này phù hợp để xem xét tại các cụm cảm biến quy mô nhỏ, nơi cần tập trung dây dẫn tại một điểm gần thiết bị.

AA501 có hệ thống LED hỗ trợ quan sát nguồn và trạng thái tín hiệu theo cấu hình. Khi bố trí hộp chia, nên chọn vị trí vừa thuận tiện đi dây, vừa dễ tiếp cận để kiểm tra trong quá trình bảo trì.

Autosen AA502 với 8 cổng và cáp 5 m

Autosen AA502 mở rộng số điểm kết nối lên 8 cổng M12, sử dụng cáp PUR dài 5 m. Model này có thể được xem xét cho các cụm máy tập trung nhiều cảm biến quang Autosen  hơn nhưng khoảng cách về tủ vẫn nằm trong phạm vi bố trí phù hợp.

Theo thông số của model, AA502 sử dụng nguồn 10–30 VDC, cấu hình điện PNP và các cổng M12 4 chân. Sơ đồ chân phải được đối chiếu với cảm biến và cáp nhánh trước khi đấu nối.

Autosen AA504 với cáp dài 10 m

Bộ chia tín hiệu Autosen AA504 có 8 cổng M12 và cáp PUR dài 10 m. Chiều dài cáp lớn hơn tạo thêm lựa chọn cho vị trí đặt hộp chia trên máy hoặc dây chuyền.

Khi chọn AA504, cần tính cả chiều dài tuyến đi thực tế, đoạn dự phòng bảo trì và phương án bảo vệ cáp. Tuyến cáp đi qua máng, góc chuyển hướng hoặc cơ cấu chuyển động có thể dài hơn đáng kể so với khoảng cách đo thẳng.

Cấp nguồn và dẫn tín hiệu theo sơ đồ chân

Chức năng chính của bộ chia tín hiệu Autosen là phân phối kết nối điện đến các cổng và đưa tín hiệu về cáp trục. Vì vậy, việc lắp đúng đầu M12 mới chỉ đáp ứng phần cơ khí; sơ đồ chân và đặc tính điện vẫn cần được kiểm tra riêng.

Với AA502 và AA504, hãng công bố điện áp làm việc 10–30 VDC, khả năng mang dòng tối đa 4 A mỗi cổng và tổng tối đa 12 A. Hai giới hạn này cần được xét đồng thời khi tính tải.

Không nên hiểu rằng mọi cổng đều có thể mang dòng tối đa cùng lúc. Dòng tổng thực tế còn phải phù hợp với bộ nguồn, tiết diện dây, đầu nối và các thành phần trong toàn bộ mạch.

Cáp PUR và đầu nối M12 trong môi trường nhà máy

Các model trên sử dụng cáp PUR, phù hợp cho nhiều tuyến kết nối trong máy móc. Khi thiết kế tuyến dây, cần xét mức tiếp xúc dầu, tác động cơ học và yêu cầu chuyển động của vị trí lắp.

Đầu nối M12 dạng ren hỗ trợ cố định liên kết giữa cáp nhánh và hộp chia. Tuy nhiên, đầu nối phải được lắp đúng, siết theo hướng dẫn và tránh để trọng lượng dây kéo trực tiếp lên cổng.

Các bộ chia được công bố cấp bảo vệ IP65, IP67 và IP68 theo điều kiện của sản phẩm. Để duy trì khả năng bảo vệ, các cổng sử dụng cần có đầu nối phù hợp; cổng chưa sử dụng phải được bịt kín bằng phụ kiện tương ứng.

Theo dõi dây dẫn thuận tiện hơn khi bảo trì

Một lợi ích thực tế của bộ chia tín hiệu Autosen là tạo vị trí kiểm tra tập trung. Khi một điểm phát hiện không hoạt động, kỹ thuật có thể xác định cổng liên quan và kiểm tra lần lượt cảm biến, cáp nhánh, nguồn cấp và tín hiệu về tủ.

Việc đánh dấu số cổng theo sơ đồ điện giúp rút ngắn thời gian tìm dây. Chẳng hạn, mỗi cổng có thể gắn với một vị trí phát hiện cụ thể trên máy để thuận tiện bàn giao và thay thế.

LED chỉ thị cung cấp thêm thông tin tại chỗ, nhưng không thay thế việc đo kiểm. Khi có lỗi, cần đánh giá toàn bộ đường tín hiệu thay vì kết luận chỉ từ trạng thái đèn.

Bố trí tại cụm cấp phôi, băng tải và máy đóng gói

Trong cụm cấp phôi, bộ chia tín hiệu Autosen có thể tập trung kết nối từ các cảm biến xác nhận phôi, vị trí cơ cấu và trạng thái xi lanh. Các dây nhánh được bố trí gần cụm máy, giúp khu vực đấu nối rõ ràng hơn.

Trên băng tải, hộp phân phối có thể đặt gần một nhóm điểm phát hiện để hạn chế kéo từng dây về tủ. Vị trí hộp cần tránh va chạm từ hàng hóa và bảo đảm không cản trở vệ sinh hoặc thao tác vận hành.

Trong máy đóng gói, bộ chia hỗ trợ tổ chức dây tại các cụm nhiều cảm biến. Việc áp dụng cần dựa trên sơ đồ điện, khả năng tương thích tín hiệu và số cổng cần sử dụng.

Chọn bộ chia tín hiệu Autosen theo cấu hình kết nối

Để xác định đúng model, trước hết cần kiểm tra số lượng cổng cần dùng và chiều dài cáp trục. Sau đó đối chiếu điện áp, PNP/NPN, số chân, cách phân bổ tín hiệu và dòng tải cho phép.

Với yêu cầu chia một tín hiệu đo analog sang nhiều thiết bị nhận, cần tìm đúng bộ chia hoặc bộ cách ly tín hiệu chuyên dụng. Các model Autosen AA501, AA502 và AA504 trong bài thuộc nhóm hộp phân phối kết nối cảm biến thụ động.

Khi hỏi giá bộ chia tín hiệu Autosen, nên cung cấp model, số lượng và yêu cầu cáp nhánh hoặc nắp bịt đi kèm. Nếu chọn mới, sơ đồ kết nối dự kiến sẽ giúp đối chiếu cấu hình chính xác hơn.
