Mô tả

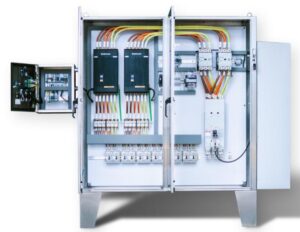

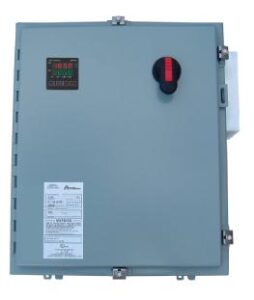

Bảng điều khiển Accutherm – Tủ điều khiển nhiệt độ và công suất gia nhiệt

Bảng điều khiển Accutherm là cụm điều khiển được thiết kế cho hệ thống gia nhiệt điện, thực hiện nhiệm vụ điều chỉnh nhiệt độ, đóng cắt công suất và phối hợp các chức năng bảo vệ theo cấu hình. Sản phẩm còn được gọi là tủ điều khiển gia nhiệt Accutherm, với các dòng tiêu biểu gồm 870 Series và 873 Series, sử dụng contactor hoặc bộ điều khiển công suất SCR.

Trong hệ thống gia nhiệt, chất lượng vận hành phụ thuộc vào sự phối hợp giữa điện trở, cảm biến và thiết bị điều khiển. Bảng điều khiển Accutherm tiếp nhận thông tin nhiệt độ và điều khiển nguồn cấp cho tải, giúp hệ thống đáp ứng nhu cầu nhiệt của từng quá trình.

Các thành phần chính bên trong bảng điều khiển

Một tủ điều khiển Accutherm tiêu chuẩn được tích hợp đầy đủ các thiết bị an toàn và điều khiển bao gồm:

Bộ điều khiển nhiệt độ PID (Digital Temperature Controller): Nhận tín hiệu từ cảm biến (Thermocouple Type J/K hoặc RTD Pt100) để hiển thị và điều chỉnh nhiệt độ chính xác.

Mạch bảo vệ quá nhiệt độc lập (High-Limit Cutoff): Ngắt nguồn điện khẩn cấp khi nhiệt độ vượt ngưỡng an toàn nhằm ngăn ngừa nguy cơ cháy nổ hoặc hỏng hóc thiết bị.

Hệ thống bảo vệ điện: Bao gồm Cầu chì ngắt mạch nhanh (Fast-acting Fuses), CB/Aptomat nguồn, Máy biến áp cách ly (Control Transformer) hạ áp cho mạch điều khiển.

Vỏ tủ đạt chuẩn (Enclosures):

NEMA 1 / NEMA 12: Dùng trong nhà xưởng thông thường.

NEMA 4 / NEMA 4X: Tủ inox chống nước, chống ăn mòn hóa chất.

NEMA 7: Tủ đúc dày chống cháy nổ cho môi trường gas/dung môi dễ cháy.

Khi nhu cầu nhiệt thay đổi, công suất phải thay đổi theo

Một hệ thống có thể cần công suất lớn khi khởi động nhưng chỉ cần một phần công suất để duy trì nhiệt độ. Khi lưu lượng môi chất tăng hoặc nhiệt độ đầu vào giảm, lượng nhiệt cần bổ sung lại thay đổi.

Nếu phương pháp điều khiển không phù hợp, hệ thống có thể xuất hiện dao động nhiệt lớn, gia nhiệt chậm hoặc đóng ngắt tải thường xuyên. Vì vậy, lựa chọn bảng điều khiển Accutherm cần bắt đầu từ đặc điểm quá trình: tải nhiệt ổn định hay biến động, mức dao động nhiệt cho phép và số mạch gia nhiệt cần quản lý.

AccuTherm cung cấp phương án điều khiển bằng contactor cho nhu cầu đóng ngắt hoặc chia cấp công suất, đồng thời có phương án SCR để điều chỉnh công suất theo yêu cầu nhiệt. Mỗi phương án phục vụ một điều kiện vận hành khác nhau.

Bảng điều khiển Accutherm dùng contactor

Accutherm 870 Series Contactor Control Panel

Dòng 870 Series Contactor Control Panel điều khiển nhiệt độ theo chế độ ON/OFF. Khi có yêu cầu gia nhiệt, contactor đóng để cấp điện cho tải; khi đạt điều kiện điều khiển, mạch công suất được ngắt.

Với hệ thống có từ hai cấp gia nhiệt trở lên, dòng này sử dụng bộ điều khiển tuần tự điện tử để phân bổ các cấp công suất theo tín hiệu điều khiển. Cách bố trí này giúp hệ thống đáp ứng nhu cầu nhiệt theo từng mức, hạn chế việc đóng ngắt toàn bộ tải cùng lúc.

Bảng điều khiển Accutherm 870 Contactor phù hợp với quá trình cho phép một khoảng dao động nhiệt nhất định và không đòi hỏi điều chỉnh công suất liên tục. Khi lựa chọn, cần xác định số cấp gia nhiệt và công suất của từng cấp.

Accutherm 873 Series Quick Ship Contactor Control Panel

Dòng 873 Series Quick Ship Contactor Control Panel được thiết kế sẵn cho tải điện trở một pha hoặc ba pha, với kết cấu gọn và các lựa chọn cấu hình bổ sung.

Theo danh mục hãng, dòng này sử dụng vỏ fiberglass NEMA 4X, contactor cho tải điện trở và biến áp điều khiển 120 VAC. Bộ điều khiển quá trình, thiết bị giới hạn nhiệt độ, cầu chì công suất và công tắc cách ly được lựa chọn theo cấu hình đặt hàng.

Tên gọi Quick Ship thể hiện định hướng cung cấp của dòng sản phẩm. Thời gian giao bảng điều khiển Accutherm 873 vẫn cần được xác nhận theo cấu hình và tình trạng cung ứng thực tế.

Bảng điều khiển Accutherm dùng SCR

Accutherm 870 Series SCR Control Panel

Dòng 870 Series SCR Control Panel sử dụng bộ điều khiển công suất bán dẫn để điều chỉnh công suất gia nhiệt từ 0–100%. Trong mỗi chu kỳ điều khiển, hệ thống cấp số chu kỳ điện xoay chiều cần thiết để đáp ứng mức công suất yêu cầu.

Khả năng điều chỉnh này phù hợp với các quá trình có lưu lượng hoặc tải nhiệt thay đổi. Thay vì chỉ cấp toàn bộ công suất rồi ngắt hoàn toàn trong những khoảng dài, hệ thống phân bổ năng lượng theo nhu cầu nhiệt.

Cấu hình tiêu chuẩn được hãng công bố cho bảng điều khiển Accutherm 870 SCR gồm bộ điều khiển nhiệt độ PID tự hiệu chỉnh, bộ giới hạn quá nhiệt, contactor an toàn, cầu chì công suất và bộ điều khiển SCR ba pha đóng tại điểm không.

Accutherm 873 Series Quick Ship SCR Control Panel

Dòng 873 Series Quick Ship SCR Control Panel kết hợp điều khiển công suất SCR với thiết kế tủ gọn. Hãng cung cấp cấu hình cho tải một pha hoặc ba pha, có lựa chọn một hoặc hai mạch công suất.

Thiết bị tiêu chuẩn bao gồm bộ công suất SCR, contactor an toàn và biến áp điều khiển. Bộ điều khiển PID, truyền thông RS485 và bộ giới hạn nhiệt độ là những tùy chọn cần kiểm tra khi xây dựng mã đặt hàng.

Khi lựa chọn bảng điều khiển Accutherm 873 SCR, cần đối chiếu rõ thành phần tiêu chuẩn và tùy chọn để cấu hình đáp ứng đầy đủ yêu cầu của hệ thống.

Điều khiển nhiệt độ và giới hạn quá nhiệt là hai nhiệm vụ riêng

Bộ điều khiển quá trình có nhiệm vụ duy trì nhiệt độ quanh giá trị đặt trong vận hành bình thường. Bộ giới hạn quá nhiệt tác động khi nhiệt độ vượt ngưỡng bảo vệ đã thiết lập, tùy cách thiết kế và đấu nối hệ thống.

Sự phân biệt này đặc biệt cần thiết khi đánh giá bảng điều khiển Accutherm. Một bộ điều khiển nhiệt độ có chức năng cảnh báo không mặc nhiên thay thế được bộ giới hạn quá nhiệt riêng.

Ở dòng 870 SCR, hãng công bố bộ điều khiển quá trình và bộ điều khiển quá nhiệt trong cấu hình tiêu chuẩn. Với dòng 873, cần kiểm tra tùy chọn giới hạn nhiệt độ và phương thức reset của cấu hình được chào.

Liên động giúp hệ thống cấp nhiệt đúng điều kiện

Gia nhiệt chỉ nên hoạt động khi các điều kiện vận hành liên quan đã được đáp ứng. Chẳng hạn, cụm gia nhiệt không khí cưỡng bức cần được phối hợp với trạng thái quạt hoặc tín hiệu xác nhận dòng khí theo thiết kế.

Các dòng bảng điều khiển Accutherm nêu trên có đầu đấu nối phục vụ liên động từ xa do khách hàng cung cấp. Việc tích hợp tín hiệu cụ thể cần được xác định trong sơ đồ điều khiển.

Khi thiết kế hệ thống, cần làm rõ tín hiệu nào cho phép gia nhiệt, tín hiệu nào yêu cầu dừng và trạng thái nào cần người vận hành xác nhận trước khi khởi động lại. Cách xác định này giúp tủ điều khiển phối hợp đúng với thiết bị hiện trường.

Ứng dụng của bảng điều khiển Accutherm

Bảng điều khiển Accutherm được sử dụng cùng hệ thống gia nhiệt điện trở, có thể phục vụ cụm gia nhiệt đường gió, gia nhiệt tuần hoàn hoặc thiết bị gia nhiệt chất lỏng khi cấu hình điện và điều khiển phù hợp.

Với quá trình nhiệt tương đối ổn định và cho phép điều khiển theo cấp, dòng contactor là phương án cần xem xét. Với quá trình cần thay đổi công suất thường xuyên theo tải nhiệt, dòng SCR là lựa chọn đáng đánh giá.

Khả năng giữ nhiệt độ còn phụ thuộc vào cảm biến, vị trí đo, đặc tính truyền nhiệt và cách hiệu chỉnh bộ điều khiển. Tủ điều khiển cần được lựa chọn như một phần của toàn bộ hệ thống nhiệt.

Cấu hình bảng điều khiển Accutherm theo tải thực tế

Để xác định đúng bảng điều khiển Accutherm, cần cung cấp điện áp, số pha, tổng công suất, dòng điện và số mạch gia nhiệt. Đồng thời phải làm rõ loại cảm biến, nhiệt độ vận hành, phương thức điều khiển và các tín hiệu liên động.

Môi trường lắp đặt cũng ảnh hưởng đến lựa chọn vật liệu vỏ và cấp bảo vệ. Thông số vỏ tủ cần được đối chiếu cùng phạm vi chứng nhận của đúng cấu hình, đặc biệt với vị trí ngoài trời hoặc môi trường có yêu cầu riêng.

Khi yêu cầu báo giá bảng điều khiển Accutherm 870 hoặc 873, việc cung cấp thông số tải và yêu cầu vận hành ngay từ đầu giúp xác định cấu hình sát nhu cầu, thuận tiện cho lắp đặt, nghiệm thu và bảo trì.
