Mô tả

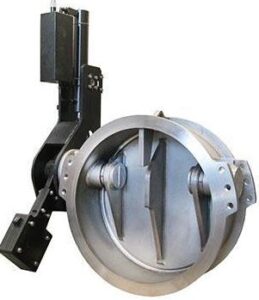

Van một chiều ORBINOX

Van một chiều ORBINOX là thiết bị kiểm soát dòng chảy được sử dụng để cho phép lưu chất di chuyển theo một hướng và hạn chế hiện tượng chảy ngược khi điều kiện vận hành thay đổi. Sản phẩm phù hợp với các hệ thống cấp thoát nước, xử lý nước thải, trạm bơm, công trình thủy lực và nhiều dây chuyền công nghiệp cần kiểm soát hướng dòng lưu chất.

ORBINOX Việt Nam phát triển van một chiều theo hướng đáp ứng các hệ thống có lưu lượng và kích thước đường ống khác nhau. Bên cạnh các dòng van dao nổi tiếng của hãng, Van một chiều ORBINOX góp phần hoàn thiện hệ thống kiểm soát dòng chảy, đặc biệt tại những vị trí phía sau máy bơm hoặc khu vực cần hạn chế dòng hồi.

Van chèn ép ORBINOX tại Việt Nam

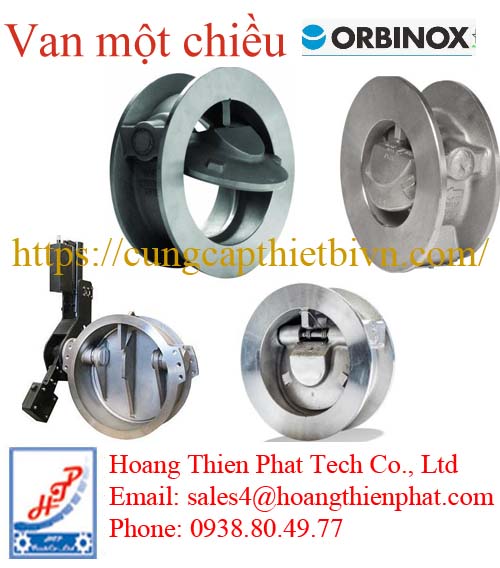

Các dòng Van một chiều ORBINOX phổ biến

ORBINOX Model RM (Tilting Disc Check Valve / Wafer Check Valve):

Thiết kế: Dạng đĩa nghiêng kẹp giữa hai mặt đĩa (Wafer), lắp đặt gọn nhẹ trên đường ống.

Đặc điểm: Góc nghiêng giúp van đóng nhanh, giảm tối đa hiện tượng va đập thủy lực (búa nước / water hammer). Góc mở van nhỏ, tổn thất áp suất thấp.

Ứng dụng: Ngành bột giấy & giấy, nước thải, thực phẩm & đồ uống, hệ thống bơm công nghiệp.

ORBINOX Model RA (Large Diameter Check Valve):

Thiết kế: Dạng lệch tâm kép (Double-eccentric) dạng Wafer hoặc mặt mặt đĩa (Flanged).

Kích thước: Hỗ trợ kích thước lớn lên đến DN 2000, chịu áp suất làm việc tới 25 bar.

Ứng dụng: Các công trình thủy lợi, trạm bơm cấp thoát nước quy mô lớn.

ORBINOX Model Swing / Ball Check Valves:

Các dòng van một chiều dạng lật hoặc dạng bi tròn chuyên dùng cho môi trường lưu chất có chưa mảng bám, bùn hoặc chất rắn lơ lửng.

Van một chiều ORBINOX đảm nhận vai trò quan trọng trên đường ống

Dòng lưu chất trong đường ống không phải lúc nào cũng duy trì ổn định theo một hướng. Khi máy bơm dừng, áp suất thay đổi hoặc một khu vực của hệ thống có chênh lệch áp suất, lưu chất có thể xuất hiện xu hướng di chuyển ngược trở lại.

Van một chiều ORBINOX được bố trí để kiểm soát tình trạng này mà không yêu cầu người vận hành phải đóng mở van liên tục. Cơ cấu bên trong phản ứng theo điều kiện dòng chảy và chênh lệch áp suất của hệ thống.

Điều này đặc biệt quan trọng tại đường đẩy của bơm, mạng lưới cấp nước và các tuyến đường ống công nghiệp. Dòng chảy ngược không được kiểm soát có thể ảnh hưởng đến bơm, thiết bị công nghệ và sự ổn định của toàn hệ thống.

ORBINOX RM Series 35 – Van một chiều dạng đĩa nghiêng

Một trong những dòng Van một chiều ORBINOX đáng chú ý là RM Series 35 – Tilting Disc Check Valve. Dòng sản phẩm sử dụng cơ cấu đĩa nghiêng để đóng mở theo hướng chuyển động của lưu chất.

Khi lưu chất đi theo chiều thiết kế và tạo đủ lực tác động, đĩa chuyển sang vị trí mở để hình thành tiết diện dòng chảy. Khi vận tốc giảm hoặc xuất hiện xu hướng chảy ngược, đĩa trở về vị trí đóng.

Cơ chế này giúp van thực hiện chức năng một chiều mà không cần thao tác đóng mở trực tiếp từ người vận hành trong điều kiện làm việc thông thường.

RM Series 35 có thể được xem xét cho những hệ thống công nghiệp cần kiểm soát dòng hồi. Cấu hình chính xác phải được lựa chọn dựa trên DN, áp suất, nhiệt độ, môi chất và điều kiện thủy lực thực tế.

ORBINOX RA – Van một chiều cho công trình thủy lực

Ngoài RM Series 35, danh mục ORBINOX còn có RA Tilting Disc Check Valve, được hãng xếp trong nhóm thiết bị dành cho các công trình thủy lực.

Dòng RA hướng đến những ứng dụng như hệ thống nước và các công trình có lưu lượng lớn. Đối với những hệ thống dạng này, lựa chọn van không chỉ dựa trên đường kính mà còn phải xem xét vận tốc dòng chảy và các điều kiện thủy lực liên quan.

Sự hiện diện của cả RM và RA cho thấy Van một chiều ORBINOX được phát triển cho nhiều phạm vi ứng dụng thay vì chỉ tập trung vào đường ống công nghiệp kích thước nhỏ.

Cơ chế đĩa nghiêng tạo nên đặc trưng của Van một chiều ORBINOX

Ở van một chiều dạng đĩa nghiêng, trục quay của đĩa được bố trí để đĩa có thể chuyển động giữa trạng thái mở và đóng dưới tác động của dòng lưu chất.

Khi dòng chảy đi đúng hướng, áp lực tác động lên đĩa làm đĩa mở. Lưu chất sau đó đi qua tiết diện của thân van và tiếp tục di chuyển trong đường ống.

Khi dòng chảy giảm xuống, cơ cấu đĩa bắt đầu chuyển về vị trí đóng. Nếu áp suất phía sau có xu hướng đẩy lưu chất ngược trở lại, đĩa đóng để hạn chế dòng hồi.

Quá trình diễn ra tự động theo điều kiện của hệ thống, tạo nên sự khác biệt cơ bản giữa Van một chiều ORBINOX và các loại van cách ly cần bộ truyền động.

Van một chiều ORBINOX hỗ trợ bảo vệ máy bơm

Đường đẩy của máy bơm là một trong những vị trí thường cần sử dụng van một chiều. Khi bơm đang hoạt động, lưu chất được đẩy từ phía hút sang phía xả và tiếp tục đi vào hệ thống.

Nếu bơm dừng nhưng phía đường đẩy vẫn duy trì áp suất, dòng chất lỏng có thể có xu hướng quay trở lại. Van một chiều ORBINOX đóng vai trò ngăn hoặc hạn chế dòng hồi theo thiết kế của hệ thống.

Điều này giúp bảo vệ điều kiện vận hành của cụm bơm và hỗ trợ duy trì hướng dòng mong muốn trên đường ống.

Đối với trạm bơm công suất lớn, cần tính toán kỹ tốc độ đóng van bởi sự thay đổi vận tốc lưu chất quá nhanh có thể liên quan đến hiện tượng nước va.

Kiểm soát nước va cần được xem xét khi chọn van

Nước va là một yếu tố quan trọng trong hệ thống đường ống có vận tốc dòng chảy lớn. Khi dòng chất lỏng đang chuyển động bị thay đổi vận tốc quá nhanh, áp suất tức thời trong đường ống có thể biến đổi đáng kể.

Vì vậy, Van một chiều ORBINOX không nên được lựa chọn chỉ dựa trên DN và áp suất danh nghĩa. Đặc tính đóng của van cần phù hợp với điều kiện thủy lực của hệ thống.

Đối với đường ống lớn, kỹ sư còn phải xem xét lưu lượng, vận tốc, chiều dài tuyến ống, đặc tính bơm và sự biến thiên áp suất.

Việc phân tích đầy đủ các yếu tố này giúp lựa chọn van phù hợp hơn cho trạm bơm và hệ thống nước công nghiệp.

Van một chiều ORBINOX trong hệ thống xử lý nước

Nhà máy xử lý nước sử dụng nhiều máy bơm để vận chuyển nước giữa các công đoạn. Do đó, kiểm soát hướng dòng là một yêu cầu quan trọng.

Van một chiều ORBINOX có thể được bố trí tại đường đẩy của bơm và những tuyến ống cần hạn chế lưu chất quay ngược về khu vực phía trước.

Trong hệ thống có nhiều bơm vận hành song song, van một chiều còn giúp tách biệt dòng chảy qua từng nhánh khi điều kiện vận hành thay đổi.

Tùy chất lượng nước, vật liệu van và các bộ phận tiếp xúc lưu chất cần được lựa chọn tương ứng.

Van một chiều ORBINOX trong xử lý nước thải

Nước thải có đặc tính phức tạp hơn nước sạch do có thể chứa cặn và chất rắn lơ lửng. Vì vậy, việc lựa chọn Van một chiều ORBINOX phải xem xét cả đặc tính môi chất.

Một thiết kế phù hợp cho nước sạch chưa chắc phù hợp với nước thải có hàm lượng chất rắn cao. Khả năng lưu thông, khu vực đóng của đĩa và vật liệu tiếp xúc môi chất đều cần được đánh giá.

Tại các trạm bơm nước thải, van một chiều có thể làm việc cùng van cách ly để hỗ trợ vận hành và bảo trì thiết bị.

Đại lý ORBINOX tại Việt Nam còn có nhiều dòng van dao dành cho bùn và nước thải, cho phép người thiết kế lựa chọn các loại van khác nhau cho từng vị trí trong cùng hệ thống.

Van một chiều ORBINOX cho đường ống công nghiệp

Ngoài ngành nước, Van một chiều ORBINOX có thể được xem xét cho nhiều đường ống công nghiệp khi điều kiện môi chất nằm trong phạm vi thiết kế của sản phẩm.

Mỗi hệ thống có thể khác nhau về nhiệt độ, áp suất, lưu lượng và tính chất hóa học. Vì vậy, việc xác định chính xác vật liệu thân, seat và các chi tiết tiếp xúc lưu chất rất quan trọng.

Đặc biệt đối với môi chất có tính ăn mòn, không nên lựa chọn vật liệu chỉ dựa trên kinh nghiệm từ hệ thống nước thông thường.

Thông tin về môi chất nên được cung cấp đầy đủ khi xác định cấu hình van.

Sự khác biệt giữa Van một chiều ORBINOX và Van dao ORBINOX

Hai dòng sản phẩm có chức năng khác nhau dù cùng được lắp đặt trên đường ống.

Van dao ORBINOX chủ yếu đảm nhận nhiệm vụ đóng mở và cách ly một khu vực của hệ thống. Van có thể được điều khiển bằng tay quay, khí nén, điện hoặc các cơ cấu truyền động khác tùy cấu hình.

Trong khi đó, Van một chiều ORBINOX chủ yếu kiểm soát hướng dòng và hoạt động dựa trên điều kiện dòng chảy, không cần người vận hành thực hiện thao tác đóng mở thông thường.

Trong một trạm bơm, hai loại van có thể được sử dụng cùng nhau: van một chiều hạn chế dòng hồi, còn van dao thực hiện chức năng cách ly thiết bị khi cần bảo trì.

Van một chiều ORBINOX tại Việt Nam

Van một chiều ORBINOX bổ sung cho danh mục thiết bị kiểm soát dòng chảy của ORBINOX bên cạnh van dao, van chèn ép, cửa phai và các loại van công nghiệp chuyên dụng. Những dòng như ORBINOX RM Series 35 và ORBINOX RA hướng đến các yêu cầu kiểm soát dòng chảy ngược trong hệ thống công nghiệp và công trình nước.

Tại thị trường ORBINOX Việt Nam, sản phẩm có thể được quan tâm cho trạm bơm, nhà máy xử lý nước, nước thải, hệ thống cấp thoát nước và nhiều đường ống công nghiệp. Việc lựa chọn đúng model cần dựa trên điều kiện thực tế thay vì chỉ dựa vào kích thước van.

Khi cần xác định Van một chiều ORBINOX thay thế, các thông tin nên chuẩn bị gồm model hoặc series, DN, PN, môi chất, nhiệt độ, lưu lượng và hình ảnh nameplate. Dữ liệu càng đầy đủ thì việc đối chiếu cấu hình kỹ thuật càng chính xác.
