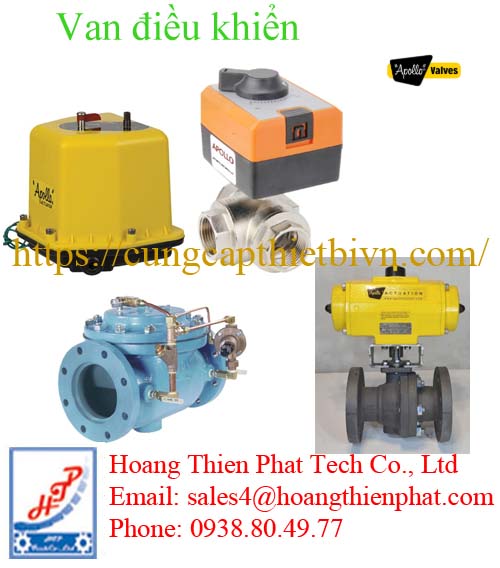

Van điều khiển Apollo

Van điều khiển Apollo là các loại van công nghiệp có gắn bộ truyền động (actuator) của hãng Conbraco Industries (thương hiệu Apollo Valves – Mỹ).

Đây là các thiết bị được thiết kế để điều chỉnh dòng chảy, áp suất hoặc nhiệt độ của lưu chất trong các hệ thống công nghiệp một cách tự động thông qua bộ truyền động (actuator).

Van điều khiển là gì?

 Là van có thể:

Đóng/mở tự động

Điều khiển bằng:

Điện (electric actuator)

Khí nén (pneumatic actuator)

Các dòng sản phẩm phổ biến Van điều khiển Apollo

Apollo cung cấp nhiều giải pháp điều khiển tùy thuộc vào mục đích sử dụng:

Van bi điều khiển (Actuated Ball Valves)

Đây là dòng phổ biến nhất, thường được kết hợp sẵn với bộ truyền động điện hoặc khí nén. Các series thân van thường gặp bao gồm:

71 Series: Van bi bằng đồng (Bronze), cổng tiêu chuẩn (Standard Port), tích hợp đế gắn đầu điều khiển.

77 Series: Van bi bằng đồng, cổng đầy (Full Port), chuyên dùng cho các ứng dụng cần lưu lượng lớn.

76 Series: Van bi bằng thép không gỉ (Stainless Steel CF8M), chịu ăn mòn tốt.

89 Series: Van bi bằng thép Carbon (WCB), chịu áp suất và nhiệt độ cao.

94A/94ALF Series: Dòng van bi đồng phổ thông, thường dùng cho hệ thống nước và HVAC.

Ký hiệu “AR” (Actuator Ready): Các model có hậu tố này (ví dụ: 89-AR) là loại đã thiết kế sẵn mặt bích ISO 5211 để lắp đầu điện/khí nén mà không cần bộ kit chuyển đổi.

Van bướm điều khiển (Actuated Butterfly Valves)

Sử dụng cho các đường ống kích thước lớn (thường từ DN50 trở lên):

LD141 / WD141 Series: Thân gang dẻo (Ductile Iron), kiểu Lug (LD) hoặc Wafer (WD). Đây là dòng tiêu chuẩn cho ngành nước và HVAC.

215 Series: Van bướm hiệu suất cao (High Performance), thiết kế Double Offset, chịu được áp suất ASME Class 150.

230 Series: Tương tự dòng 215 nhưng chịu áp suất cao hơn, tiêu chuẩn ASME Class 300.

Van điều khiển tự động thủy lực (Automatic Control Valves – ACV)

Đây là các dòng van tự vận hành dựa trên áp suất đường ống hoặc tín hiệu điện từ (Solenoid):

A108 Series: Van giảm áp / Van duy trì áp suất (Pressure Relief/Sustaining).

A127 Series: Van giảm áp (Pressure Reducing) tiêu chuẩn.

A115 Series: Van điều khiển bằng điện từ (Solenoid Control Valve).

A120 Series: Van điều khiển lưu lượng (Rate of Flow Control).

A800 / A810 Series: Van phao điều khiển mực nước (Float Control Valves) dạng On-Off hoặc điều tiết.

Cấu tạo chính của bộ van điều khiển

Một bộ van điều khiển Apollo hoàn chỉnh thường bao gồm 3 thành phần chính:

Thân van (Valve Body): Thường làm bằng đồng (Bronze), thép không gỉ (Stainless Steel) hoặc thép carbon, tùy thuộc vào môi trường lưu chất (hóa chất, nước, hơi nóng).

Bộ truyền động (Actuator):

Pneumatic Actuator: Bộ truyền động khí nén (loại tác động đơn hoặc tác động kép).

Electric Actuator: Bộ truyền động điện (sử dụng nguồn 24V, 110V hoặc 220V).

Phụ kiện đi kèm: Bao gồm công tắc giới hạn (Limit Switch), van điện từ (Solenoid Valve) hoặc bộ định vị (Positioner) để điều khiển tỷ lệ (4-20mA).

Bộ truyền động (Actuators) – “Linh hồn” của van điều khiển

Để trở thành van điều khiển, các thân van trên sẽ được lắp với các bộ truyền động sau:

AD Series (Pneumatic): Bộ truyền động khí nén tác động kép (Double Acting).

AS Series (Pneumatic): Bộ truyền động khí nén tác động đơn (Spring Return – Tự đóng hoặc tự mở khi mất khí).

AE Series (Electric): Bộ truyền động điện (thường dùng nguồn 24VDC, 110VAC hoặc 220VAC). Các model phổ biến: AE-400, AE-1000, AE-2000.

Ứng dụng tiêu chuẩn

Van điều khiển Apollo được ứng dụng rộng rãi trong:

Hệ thống HVAC (Sưởi, thông gió và điều hòa không khí).

Xử lý nước và nước thải.

Công nghiệp hóa chất và dầu khí.

Sản xuất thực phẩm và đồ uống (với các dòng van vi sinh chuyên dụng).

Lưu ý khi lựa chọn

Khi chọn mua van điều khiển Apollo, bạn cần xác định rõ:

Loại lưu chất: Nước, hơi nóng, khí nén hay hóa chất ăn mòn?

Nhiệt độ và áp suất làm việc: Để chọn vật liệu thân van và gioăng (PTFE, RPTFE, EPDM…).

Kiểu điều khiển: Đóng/mở hoàn toàn (On/Off) hay điều tiết theo tỷ lệ (Modulating)?

Nguồn cấp cho bộ truyền động: Khí nén hay điện?
