Mô tả

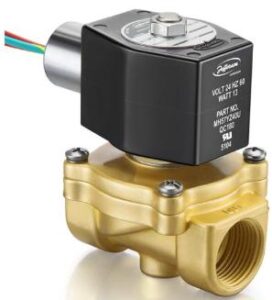

Van điện từ Jefferson

Khác với nhiều dòng van điện từ phổ thông trên thị trường, Van điện từ Jefferson không chỉ đa dạng về kích thước và điện áp mà còn được tối ưu theo từng môi chất như nước, khí nén, hơi nóng, dầu, nhiên liệu và hóa chất. Nhờ đó, kỹ sư có thể lựa chọn đúng dòng van cho từng điều kiện vận hành thay vì sử dụng một giải pháp chung cho mọi ứng dụng.

Tại sao Van điện từ Jefferson được nhiều nhà chế tạo máy lựa chọn?

Trong các dây chuyền tự động, yêu cầu quan trọng nhất không phải là tốc độ đóng mở mà là độ ổn định sau hàng triệu chu kỳ hoạt động.

Jefferson tập trung vào ba yếu tố cốt lõi:

Độ kín của cụm seal.

Độ ổn định của cuộn coil.

Tuổi thọ cơ cấu lõi từ.

Ba yếu tố này quyết định trực tiếp đến thời gian bảo trì cũng như độ tin cậy của toàn bộ hệ thống.

Thực tế, rất nhiều sự cố của hệ thống khí nén hoặc nước công nghiệp không xuất phát từ PLC hay cảm biến mà đến từ việc van điện từ không đóng kín hoàn toàn sau thời gian dài sử dụng.

Jefferson giải quyết vấn đề này bằng việc tối ưu thiết kế lõi từ và lựa chọn vật liệu gioăng phù hợp với từng loại lưu chất.

Phân tích cấu tạo Van điện từ Jefferson dưới góc nhìn kỹ thuật

Điểm khác biệt của Van điện từ Jefferson nằm ở việc từng bộ phận đều được thiết kế theo mục đích sử dụng.

Coil điện từ

Đây là bộ phận quyết định tốc độ đáp ứng của van.

Jefferson sử dụng dây đồng chất lượng cao kết hợp lớp cách điện chịu nhiệt nhằm giảm hiện tượng tăng nhiệt khi coil phải cấp điện liên tục.

Điều này đặc biệt quan trọng đối với:

Nhà máy hoạt động 24/7.

Hệ thống HVAC.

Dây chuyền thực phẩm.

Máy đóng gói tự động.

Plunger (lõi từ)

Lõi từ được gia công với độ chính xác cao để giảm ma sát khi di chuyển.

Nhờ vậy:

Thời gian đáp ứng nhanh hơn.

Ít bị kẹt.

Giảm mài mòn.

Hoạt động ổn định sau nhiều triệu chu kỳ.

Gioăng làm kín

Jefferson không sử dụng một loại gioăng cho tất cả sản phẩm.

Tùy môi trường làm việc sẽ lựa chọn:

NBR

Phù hợp nước, khí nén và dầu nhẹ.

EPDM

Sử dụng cho nước nóng và hơi nhiệt độ trung bình.

FKM (Viton)

Kháng dầu, nhiên liệu và hóa chất.

PTFE

Làm việc với dung môi hoặc hóa chất có tính ăn mòn mạnh.

Việc lựa chọn đúng vật liệu gioăng có ảnh hưởng lớn đến tuổi thọ của Van điện từ Jefferson.

Báo giá Van điện từ Jefferson

Lựa chọn Van điện từ Jefferson theo môi chất

Đây là bước mà nhiều kỹ sư mới thường bỏ qua.

Thực tế, việc chọn sai vật liệu có thể khiến van hỏng chỉ sau vài tháng.

Hệ thống nước

Nên sử dụng thân đồng kết hợp gioăng NBR.

Đây là lựa chọn kinh tế và có tuổi thọ cao.

Khí nén

Ưu tiên dòng pilot-operated nhằm giảm công suất tiêu thụ của coil.

Hơi nóng

Cần lựa chọn dòng chuyên dụng chịu nhiệt với gioăng EPDM hoặc FKM và coil chịu nhiệt cao.

Dầu thủy lực

Nên sử dụng gioăng Viton để hạn chế hiện tượng trương nở khi tiếp xúc với dầu.

Hóa chất

Thân inox 316 kết hợp PTFE sẽ mang lại khả năng chống ăn mòn tốt hơn.

Những thông số kỹ thuật cần kiểm tra trước khi đặt mua

Thay vì chỉ cung cấp model, người sử dụng nên xác định đầy đủ các thông số sau:

Kích thước kết nối (1/8″, 1/4″, 1/2″, 3/4″, 1″, 2″…).

Áp suất làm việc tối thiểu và tối đa.

Lưu lượng (Cv hoặc Kv).

Điện áp coil (24VDC, 24VAC, 110VAC, 220VAC…).

Kiểu van (Normally Closed hoặc Normally Open).

Kiểu tác động (Direct Acting hoặc Pilot Operated).

Vật liệu thân van.

Vật liệu gioăng.

Nhiệt độ môi trường.

Nhiệt độ lưu chất.

Chuẩn bảo vệ IP của coil.

Đây là những thông số giúp lựa chọn đúng Van điện từ Jefferson ngay từ đầu và hạn chế sai sót khi thay thế.

Danh sách các series Van điện từ Jefferson phổ biến

Nhóm van điện từ khí nén Jefferson

Van điện từ Jefferson Series 1323

Đây là dòng van điện từ 3/2 tác động trực tiếp, phù hợp với các xy lanh khí nén nhỏ và các cơ cấu điều khiển đơn giản. Van có thời gian đáp ứng nhanh, lưu lượng vừa phải và thường được sử dụng trong các máy tự động, thiết bị đóng gói hoặc cơ cấu chấp hành nhỏ.

Van điện từ Jefferson Series 1325

Series 1325 là van 3/2 pilot operated có lưu lượng lớn hơn, thích hợp cho xy lanh kích thước trung bình và lớn. Thiết kế giúp giảm công suất tiêu thụ của coil trong khi vẫn đảm bảo khả năng điều khiển ổn định.

Van điện từ Jefferson Series 1350

Đây là series nổi tiếng nhất của Jefferson dành cho hệ thống khí nén.

Thông số kỹ thuật

Kiểu van: 5/2

Hoạt động: Monostable hoặc Bistable

Điều khiển: Pilot Operated

Kích thước cổng: 1/4″, 3/8″, 1/2″

Thân van:

Nhôm

Đồng

Inox 304

Gioăng:

NBR

FKM (Viton)

Kiểu ren:

BSP

NPT

Chuẩn coil:

DIN 43650

IP65

Tùy chọn:

Đèn báo coil

Coil chống cháy nổ

Nút vận hành bằng tay (Manual Override)

Ứng dụng

Series 1350 được thiết kế để điều khiển:

Xy lanh khí nén tác động kép.

Van màng khí nén.

Robot công nghiệp.

Máy đóng gói.

Máy ép.

Máy dập.

Hệ thống tự động hóa OEM.

Dây chuyền lắp ráp.

Đây là một trong những dòng van được các nhà chế tạo máy lựa chọn nhiều nhất nhờ độ bền cơ khí cao và khả năng hoạt động liên tục.

Van điện từ Jefferson Series 1351

Van 3/2 pilot operated, hỗ trợ các cấu hình Normally Closed, Normally Open và Bistable. Phù hợp cho các cơ cấu điều khiển khí nén yêu cầu linh hoạt về trạng thái vận hành.

Van điện từ Jefferson Series 1365

Van 3/2 Direct Acting, thiết kế cửa xả qua thân van, phù hợp cho các ứng dụng điều khiển nhanh như cơ cấu kẹp, chốt khí hoặc các máy OEM có không gian lắp đặt hạn chế.

Van điện từ Jefferson Series 1375

Van 5/2 chuẩn NAMUR, lắp trực tiếp lên bộ truyền động khí nén của van bi và van bướm, giúp giảm phụ kiện và tối ưu lắp đặt trong các hệ thống điều khiển van tự động.

Nhóm van chuyên dụng

Ngoài các dòng tiêu chuẩn, Jefferson còn phát triển nhiều series chuyên biệt:
