Van cửa dao Watergates

Mô tả

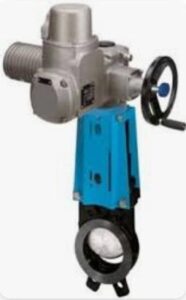

Van cửa dao Watergates

Van cửa dao Wategates là van cổng dao (Knife Gate Valve) dùng để đóng/mở hoặc chặn hoàn toàn dòng nước, bùn loãng, nước mưa – nước thải. Dòng này thường được dùng cho chống ngập, thoát nước, hố ga, tầng hầm, phòng kỹ thuật.

Khác với van cổng thông thường, van cửa dao có thiết kế thân mỏng và lưỡi van sắc bén như một con dao. Khi đóng, lưỡi van sẽ cắt xuyên qua các lớp tạp chất, bùn đặc hoặc sợi dai để đóng kín dòng chảy mà không bị kẹt.

Thông số kỹ thuật tiêu biểu của Van cửa dao Watergates

Đặc điểm	Chi tiết
Kích thước (Size)	DN50 – DN1200 (hoặc lớn hơn theo đặt hàng)
Vật liệu thân	Gang cầu (Ductile Iron), Thép carbon (WCB), Inox 304/316
Vật liệu lưỡi dao	Inox 304, Inox 316, Inox 316L (chống ăn mòn cao)
Gioăng làm kín	EPDM (nước thải), PTFE (hóa chất), NBR (dầu), Metal-to-Metal
Áp suất làm việc	PN10, PN16, ANSI 150
Kiểu kết nối	Wafer (kẹp bích), Lug (tai bích) hoặc Flanged (mặt bích)
Kiểu vận hành	Tay quay (Handwheel), Xi lanh khí nén, Động cơ điện

Ưu điểm Kín nước tốt, vận hành nhẹ, Ít tắc nghẽn với nước bẩn/bùn loãng, Bảo trì đơn giản

Hạn chế Không dùng cho áp suất cao, Không thích hợp điều tiết lưu lượng (chỉ đóng/mở)

Van cửa dao thường có các dạng

Ứng dụng phổ biến của Watergates

Dòng van Watergates này là sự lựa chọn số 1 cho các ngành công nghiệp nặng:

Xử lý nước thải: Bùn thải, nước có lẫn rác rưởi, tạp chất dạng sợi.

Ngành giấy và bột giấy: Cắt xuyên qua bột giấy nén đặc.

Khai thác khoáng sản: Vận chuyển quặng, than bún, xi măng.

Thực phẩm & Đồ uống: Các chất lỏng có độ nhớt cao như siro, nước đường.

các model của van cửa dao Watergates

Van cửa dao Watergates WGS-BO-GG-SOF-50

Van cửa dao DN50

Thân: gang GG25

Kín mềm (SOF – gioăng cao su)

Dùng: nước mưa, thoát sàn, hố ga nhỏ

Van cửa dao Watergates WGS-BO-GG-SOF-80

Van cửa dao DN80

Kín nước tốt

Phổ biến trong phòng kỹ thuật, thoát nước tòa nhà

WGS-BO-GG-SOF-100

Van cửa dao DN100

Thân: GG25 (EN-GJL-250)

Weich dichtend – kín mềm

Dùng cho: Chống ngập tầng hầm, Trạm điện, phòng máy, Thoát nước mưa

Van cửa dao Watergates WGS-BO-GG-SOF-150

Van cửa dao DN150

Dùng cho lưu lượng lớn

Hố ga, trạm bơm, nhà xưởng

Van cửa dao Watergates WGS-BO-GG-SOF-200

Van cửa dao DN200

Chuyên cho: Cống thoát chính, Trạm bơm lớn, Khu công nghiệp

cách lựa chọn van cửa dao Watergates

Nếu bạn đang cần cách lựa chọn van cửa dao Wategates để tư vấn hoặc chọn mã hàng, nên dựa vào môi chất → kích thước ống → áp suất → nhiệt độ → vật liệu → kiểu kết nối → kiểu điều khiển. Với van cửa dao, việc chọn đúng không chỉ dựa vào DN.

Xác định môi chất

Đây là bước quan trọng nhất vì van cửa dao thường được dùng cho môi chất có tính đặc biệt:

Nước và nước thải

Bùn, sludge

Slurry chứa hạt rắn

Bột, xi măng

Giấy và bột giấy

Than, khoáng sản

Môi chất dạng sợi

Hóa chất có tính ăn mòn

Nếu môi chất chứa hạt rắn hoặc bùn đặc, cần quan tâm đến thiết kế cửa dao và vật liệu làm kín để tránh kẹt cửa hoặc mài mòn.

Chọn kích thước DN

DN của van phải tương ứng với đường kính danh nghĩa của đường ống.

Ví dụ:

Lưu ý: DN 100 không có nghĩa đường kính ngoài của ống chính xác là 100 mm. Cần đối chiếu tiêu chuẩn đường ống và mặt bích thực tế.

Xác định áp suất làm việc

Không nên chỉ nhìn vào DN mà bỏ qua áp suất.

Cần xác định:

Áp suất làm việc bình thường

Áp suất tối đa

Áp suất chênh lệch qua van

Có xảy ra áp suất ngược hay không

Ví dụ hệ thống làm việc ở PN10 thì cần chọn van có cấp áp suất phù hợp hoặc cao hơn theo yêu cầu thiết kế.

Đặc biệt với slurry, bùn và môi chất có hạt, áp suất chênh lệch qua van có thể ảnh hưởng lớn đến tuổi thọ bộ phận làm kín.

Chọn vật liệu thân van

Tùy môi trường có thể cân nhắc:

Gang: dùng cho các hệ thống thông thường, nước và nước thải.

Gang cầu: độ bền cơ học tốt hơn.

Thép carbon: phù hợp môi trường có yêu cầu cơ học cao.

Inox 304: dùng khi cần khả năng chống ăn mòn tốt.

Inox 316/316L: phù hợp hơn với nhiều môi trường hóa chất hoặc có chloride.

Vật liệu đặc biệt: sử dụng khi môi chất có tính ăn mòn hoặc nhiệt độ cao.

Chọn vật liệu cửa dao

Cửa dao là bộ phận trực tiếp đi xuyên qua dòng môi chất nên cần chú ý đặc biệt.

Các lựa chọn phổ biến gồm:

Inox 304 → Inox 316 → thép carbon → vật liệu/hợp kim đặc biệt

Nếu môi chất có tính mài mòn cao, chẳng hạn slurry khoáng sản, không nên chỉ lựa chọn theo khả năng chống ăn mòn mà phải xét cả khả năng chịu mài mòn.

Chọn vật liệu seat và gioăng

Đây là yếu tố rất quan trọng nhưng thường bị bỏ qua.

Một số vật liệu làm kín thường gặp:

EPDM

NBR

PTFE

Viton/FKM

Metal seat

Có thể lựa chọn sơ bộ:

Không nên chọn seat chỉ theo tên môi chất. Cần kiểm tra nhiệt độ, nồng độ hóa chất và thành phần thực tế.

Xác định kiểu kết nối

Van cửa dao thường có:

Wafer

Lug

Flanged

Thân dạng phù hợp lắp giữa hai mặt bích

Cần kiểm tra tiêu chuẩn mặt bích:

DIN/EN

ANSI/ASME

JIS

BS

Ví dụ, cùng là DN100, nhưng tiêu chuẩn mặt bích khác nhau thì kích thước lỗ bulông có thể khác.

Chọn kiểu điều khiển

Van cửa dao có thể lựa chọn:

Tay quay

Giá thành thấp

Cấu tạo đơn giản

Phù hợp van ít đóng/mở

Khí nén

Đóng mở nhanh

Phù hợp hệ thống tự động

Thường được dùng trong xử lý nước, bùn, slurry

Điện

Điều khiển từ xa

Phù hợp hệ thống tự động hóa

Cần xác định điện áp và mô-men truyền động

Khi chọn loại khí nén cần xác định thêm:

Áp suất khí

Kiểu tác động

Single acting hoặc double acting

Tín hiệu điều khiển

Có cần position switch hay không

Xác định chiều lắp và hướng dòng

Một số van cửa dao có khả năng làm việc hai chiều, trong khi một số thiết kế tối ưu cho một chiều.

Do đó khi đặt hàng cần xác định:

Flow direction → áp suất → chiều đóng/mở → vị trí lắp đặt

Đặc biệt với hệ thống bùn hoặc slurry, chiều dòng có thể ảnh hưởng đến khả năng làm kín và tuổi thọ van.

Xác định nhiệt độ làm việc

Cần cung cấp:

Nhiệt độ thấp nhất

Nhiệt độ bình thường

Nhiệt độ cao nhất

Ví dụ cùng một van DN150 nhưng nếu một hệ thống làm việc ở 25°C, hệ thống khác ở 150°C, vật liệu seat và gioăng có thể phải lựa chọn khác nhau.

Công thức chọn Van cửa dao Watergates

Khi gửi yêu cầu báo giá, bạn có thể cung cấp thông tin theo mẫu:

Watergates Knife Gate Valve

DN: DN___

Áp suất: PN___

Môi chất: _____

Nhiệt độ: _____ °C

Vật liệu thân: _____

Vật liệu cửa dao: _____

Seat: _____

Kết nối: Wafer/Lug/Flanged

Điều khiển: Manual/Pneumatic/Electric

Điện áp actuator: 24VDC/220VAC/…

Chiều dòng: _____

Tiêu chuẩn mặt bích: DIN/ANSI/JIS

Số lượng: _____

Ví dụ

Nếu hệ thống là đường ống DN200, nước thải, PN10, khoảng 30°C, đóng/mở tự động, có thể bắt đầu từ cấu hình:

Knife Gate Valve DN200 – PN10 – Wastewater – EPDM seat – thân gang/gang cầu – cửa inox – pneumatic actuator

Sau đó mới đối chiếu với catalog Watergates để xác định chính xác model.
