Van chuyển hướng Torex

Mô tả

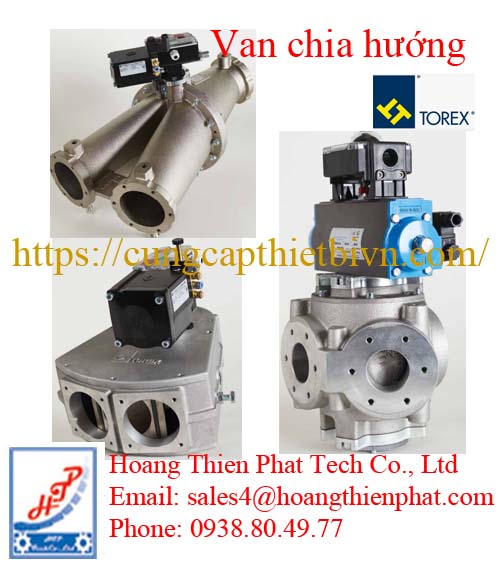

Van chuyển hướng Torex

Van chuyển hướng Torex (Torex Diverter Valve) là thiết bị dùng để chuyển dòng vật liệu rời (bột, hạt) từ một đường ống sang hai hoặc nhiều hướng khác nhau trong hệ thống vận chuyển khí động hoặc cơ khí.

Thiết bị này đóng vai trò quan trọng trong: Hệ thống silo xi măng, Nhà máy thức ăn chăn nuôi, Nhà máy nhựa – polymer, Ngành hóa chất – thực phẩm

Cấu tạo van chuyển hướng Torex

Van thường gồm:

Thân van thép carbon hoặc inox

Cửa chuyển hướng dạng chữ Y hoặc T

Trục xoay & cánh gạt kín

Bộ truyền động: tay gạt / khí nén / motor điện

Gioăng làm kín chống rò rỉ bụi

Thiết kế chắc chắn giúp van hoạt động ổn định trong môi trường bụi và vật liệu mài mòn cao.

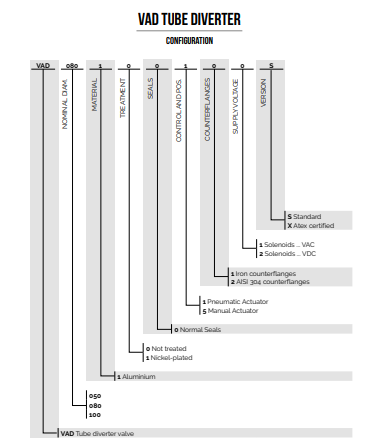

Van chuyển hướng Torex Dòng VAD (Van chuyển hướng dạng ống – Oscillating Pipe)

Đây là dòng phổ biến nhất cho các hệ thống vận chuyển khí nén áp suất thấp và trung bình.

VAD 50: Đường kính cổng 50mm.

VAD 80: Đường kính cổng 80mm.

VAD 100: Đường kính cổng 100mm.

VAD 125: Đường kính cổng 125mm.

Lưu ý: Mã đầy đủ thường đi kèm kiểu điều khiển, ví dụ: VAD100CP (C là điều khiển khí nén).

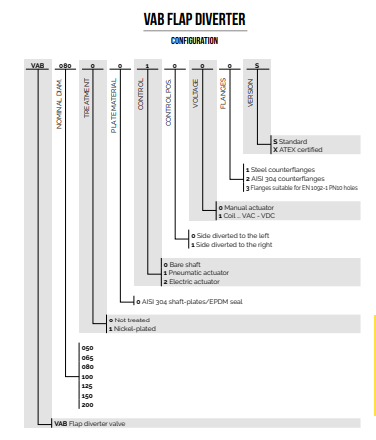

Van chuyển hướng Torex Dòng VAB (Van chuyển hướng dạng lá lật – Flap Diverter)

Chuyên dùng cho vật liệu dạng hạt hoặc bột trong hệ thống vận chuyển bằng trọng lực hoặc khí nén áp thấp.

VAB 050: Kích thước cổng 50mm.

VAB 080: Kích thước cổng 80mm.

VAB 100: Kích thước cổng 100mm.

VAB 125: Kích thước cổng 125mm.

VAB 150: Kích thước cổng 150mm.

VAB 200: Kích thước cổng 200mm.

Van chuyển hướng Torex Dòng VAR (Van chuyển hướng tang trống – Drum Diverter)

Dòng này cực kỳ bền bỉ, chịu được áp suất cao (lên đến 3.5 bar) và vật liệu có tính mài mòn mạnh.

VAR 050 / VAR 050 N: Cổng 50mm (N là phiên bản cho thực phẩm).

VAR 080 / VAR 080 N: Cổng 80mm.

VAR 100 / VAR 100 N: Cổng 100mm.

VAR 125 / VAR 125 N: Cổng 125mm.

VAR 150 / VAR 150 N: Cổng 150mm.

VAR 200 / VAR 200 N: Cổng 200mm.

Van chuyển hướng Torex Dòng VAS (Van chuyển hướng dạng nút – Plug Diverter)

Thân thường bằng gang hoặc thép, góc chuyển hướng 60°, dùng cho vật liệu nặng hoặc mài mòn cao.

VAS 050: Cổng 50mm.

VAS 080: Cổng 80mm.

VAS 100: Cổng 100mm.

VAS 125: Cổng 125mm.

VAS 150: Cổng 150mm.

Thông số kỹ thuật chính Van chuyển hướng Torex

Kích thước: DN100 – DN400 (tuỳ model)

Áp suất làm việc: theo hệ thống khí động

Vật liệu thân: Thép carbon / Inox 304 / Inox 316

Kiểu chuyển hướng: 2 ngả (Y / T)

Điều khiển:Tay gạt (manual), Khí nén (pneumatic actuator), Motor điện
