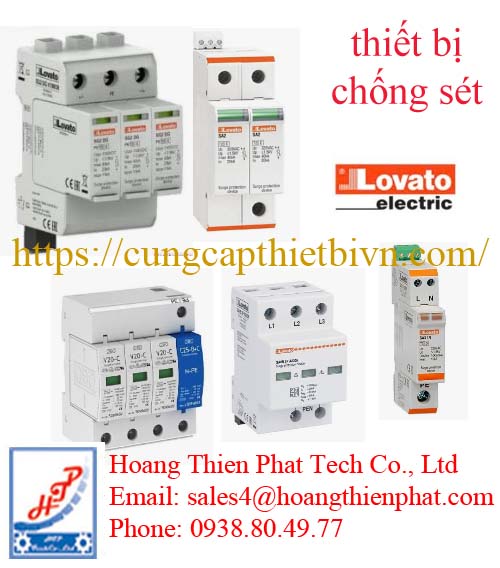

Thiết Bị Chống Sét Lovato Electric

Một nhà máy có thể đầu tư hàng tỷ đồng cho PLC, biến tần, servo, máy CNC hoặc dây chuyền sản xuất hiện đại. Tuy nhiên, chỉ một xung điện áp tồn tại trong vài micro giây cũng đủ làm hỏng bo mạch điều khiển, gây lỗi truyền thông hoặc khiến toàn bộ hệ thống phải dừng hoạt động.

Điều đáng nói là phần lớn những sự cố này không đến từ việc sét đánh trực tiếp vào nhà máy. Trong thực tế, sét lan truyền mới là nguyên nhân xuất hiện thường xuyên hơn. Khi sét đánh xuống đường dây điện, cột thu lôi hoặc khu vực lân cận, năng lượng của xung điện sẽ lan truyền theo cáp nguồn, cáp tín hiệu hoặc hệ thống tiếp địa và đi vào tủ điện.

Nếu trong tủ không có thiết bị chống sét Lovato Electric, toàn bộ xung năng lượng sẽ truyền thẳng đến các thiết bị điện tử nhạy cảm. Hậu quả có thể là hỏng PLC, cháy bộ nguồn, lỗi biến tần hoặc mất dữ liệu của hệ thống điều khiển.

Thiết bị chống sét Lovato hoạt động như thế nào?

Điểm đặc biệt của thiết bị chống sét Lovato Electric là trong điều kiện bình thường, thiết bị gần như không ảnh hưởng đến quá trình truyền tải điện năng.

Chỉ khi xuất hiện xung điện áp vượt quá ngưỡng cho phép, SPD mới phản ứng gần như tức thời. Thiết bị sẽ tạo ra đường dẫn có điện trở rất thấp để chuyển phần lớn năng lượng của xung điện xuống hệ thống tiếp địa.

Sau khi xung điện kết thúc, SPD trở về trạng thái ban đầu và hệ thống tiếp tục hoạt động bình thường mà không làm gián đoạn quá trình sản xuất.

Chính cơ chế phản ứng cực nhanh này giúp giảm điện áp dư tác động lên thiết bị điện, bảo vệ các linh kiện bán dẫn khỏi hiện tượng đánh thủng hoặc suy giảm tuổi thọ.

Thiết bị chống sét Lovato được sử dụng ở đâu?

Khác với suy nghĩ phổ biến rằng SPD chỉ cần lắp ở tủ điện tổng, trên thực tế một hệ thống hoàn chỉnh thường được bảo vệ theo nhiều cấp.

Ở cấp đầu nguồn, SPD chịu trách nhiệm cắt giảm các xung năng lượng lớn đi vào từ lưới điện. Tại các tủ phân phối, SPD tiếp tục hạn chế các xung còn lại để giảm điện áp truyền đến từng khu vực sản xuất. Cuối cùng, tại các tủ điều khiển PLC, DCS hoặc HMI, thiết bị chống sét cấp cuối sẽ bảo vệ trực tiếp các linh kiện điện tử có giá trị cao.

Nhờ cấu trúc bảo vệ nhiều tầng này, thiết bị chống sét Lovato Electric được ứng dụng rộng rãi trong nhà máy thực phẩm, xi măng, hóa chất, xử lý nước, HVAC, năng lượng mặt trời, trung tâm dữ liệu, bệnh viện, sân bay và các công trình hạ tầng kỹ thuật yêu cầu độ tin cậy cao.

Phân cấp bảo vệ bằng thiết bị chống sét Lovato

Một hệ thống chống sét hiệu quả không chỉ sử dụng một SPD duy nhất mà cần phối hợp nhiều cấp bảo vệ.

SPD Type 1

Thiết bị Type 1 được lắp tại tủ điện tổng của công trình.

Nhiệm vụ chính là chịu dòng sét lớn khi công trình có hệ thống chống sét trực tiếp hoặc có nguy cơ bị sét đánh.

SPD Type 2

Đây là dòng được sử dụng nhiều nhất trong công nghiệp.

Thiết bị được lắp tại tủ phân phối để hạn chế các xung điện lan truyền từ nguồn điện vào hệ thống.

SPD Type 3

Được lắp gần các thiết bị điện tử nhạy cảm như:

PLC

HMI

Servo Drive

Biến tần

Máy tính công nghiệp

Bộ điều khiển DCS

SPD Type 3 giúp giảm điện áp dư xuống mức rất thấp nhằm bảo vệ trực tiếp bo mạch điện tử.

Thiết bị chống sét chỉ là lớp bảo vệ đầu tiên của hệ thống điện. Để động cơ vận hành an toàn và ổn định, doanh nghiệp cần kết hợp thêm Khởi động từ Lovato nhằm thực hiện chức năng đóng cắt, điều khiển và bảo vệ động cơ trong quá trình khởi động cũng như vận hành. Sự phối hợp giữa Thiết bị chống sét Lovato và Khởi động từ Lovato giúp xây dựng một hệ thống tủ điện đồng bộ, đáp ứng yêu cầu về độ tin cậy trong các nhà máy hiện đại.

Hướng Dẫn Lựa Chọn Thiết Bị Chống Sét Lovato Cho Tủ Điện

Lựa chọn Thiết bị chống sét LOVATO không đơn thuần là chọn theo điện áp 230 V hay 400 V. Một SPD chỉ phát huy hiệu quả khi được lựa chọn đúng với đặc điểm của hệ thống điện, cấp độ rủi ro do sét và vị trí lắp đặt trong tủ điện. Nếu chọn sai thông số, thiết bị có thể không bảo vệ được tải hoặc nhanh chóng suy giảm tuổi thọ sau một vài lần xuất hiện xung quá áp.

Dưới đây là những tiêu chí kỹ thuật quan trọng mà kỹ sư thiết kế và bộ phận bảo trì cần xem xét trước khi lựa chọn thiết bị chống sét LOVATO Electric.

Xác định vị trí lắp đặt trong hệ thống điện

Bước đầu tiên là xác định SPD sẽ được lắp ở đâu trong hệ thống. Mỗi vị trí sẽ có yêu cầu kỹ thuật khác nhau.

Nếu lắp tại tủ điện tổng (MSB), nên lựa chọn SPD Type 1 hoặc Type 1+2 để chịu được dòng xung có năng lượng lớn từ lưới điện hoặc hệ thống chống sét trực tiếp.

Nếu lắp tại tủ phân phối (DB, MCC), SPD Type 2 là lựa chọn phù hợp nhằm giảm điện áp lan truyền đến các tải phía sau.

Đối với tủ PLC, biến tần, servo hoặc hệ thống điều khiển, nên sử dụng SPD Type 3 hoặc kết hợp Type 2 và Type 3 để bảo vệ các thiết bị điện tử nhạy cảm.

Lựa chọn theo điện áp và cấu hình nguồn

Thiết bị chống sét LOVATO cần tương thích với điện áp và sơ đồ cấp nguồn của hệ thống.

Trước khi đặt hàng, cần xác định rõ:

Hệ thống điện 1 pha hay 3 pha.

Điện áp làm việc 230 VAC, 400 VAC hoặc điện áp khác.

Có dây trung tính (N) hay không.

Kiểu nối đất TN-S, TN-C, TN-C-S, TT hoặc IT.

Việc lựa chọn đúng cấu hình giúp SPD hoạt động ổn định và đạt hiệu quả bảo vệ tối ưu.

Quan tâm đến các thông số kỹ thuật quan trọng

Ngoài điện áp, người sử dụng cần đánh giá các thông số kỹ thuật của SPD.

Uc (Maximum Continuous Operating Voltage) là điện áp làm việc liên tục lớn nhất mà thiết bị có thể chịu được.

In (Nominal Discharge Current) thể hiện khả năng chịu dòng xung lặp lại nhiều lần mà không làm giảm hiệu suất bảo vệ.

Imax (Maximum Discharge Current) cho biết mức dòng xung cực đại mà SPD có thể dẫn xuống hệ thống tiếp địa trong một lần phóng điện.

Up (Voltage Protection Level) là điện áp còn lại sau khi SPD hoạt động. Giá trị Up càng thấp thì khả năng bảo vệ các thiết bị điện tử càng cao.

Đây là những thông số cần được so sánh với yêu cầu của hệ thống thay vì chỉ quan tâm đến giá thành sản phẩm.

Phối hợp với thiết bị bảo vệ và hệ thống tiếp địa

Một Thiết bị chống sét LOVATO chỉ hoạt động hiệu quả khi được lắp đặt cùng hệ thống tiếp địa đạt tiêu chuẩn và được bảo vệ bằng MCCB hoặc cầu chì đúng thông số theo khuyến nghị của nhà sản xuất.

Ngoài ra, chiều dài dây nối giữa SPD với thanh cái và hệ thống tiếp địa cần được tối ưu để giảm điện cảm. Trong thực tế, dây dẫn càng ngắn và càng thẳng thì điện áp dư sinh ra trong quá trình xả sét càng thấp, từ đó nâng cao hiệu quả bảo vệ.

Ưu tiên các model có khả năng giám sát trạng thái

Đối với nhà máy sản xuất liên tục hoặc các hệ thống quan trọng, nên lựa chọn các dòng Thiết bị chống sét LOVATO Electric có cửa sổ hiển thị trạng thái hoặc tiếp điểm báo lỗi từ xa.

Các model này cho phép kết nối với PLC, BMS hoặc SCADA để theo dõi tình trạng hoạt động của SPD theo thời gian thực. Khi module bảo vệ hết tuổi thọ hoặc cần thay thế, hệ thống sẽ phát tín hiệu cảnh báo, giúp bộ phận bảo trì chủ động xử lý trước khi xảy ra sự cố.

Lựa chọn theo môi trường ứng dụng

Mỗi công trình có mức độ rủi ro khác nhau nên không thể sử dụng cùng một loại SPD cho mọi hệ thống.

Các nhà máy hóa chất, xi măng, thép, dầu khí, trung tâm dữ liệu, bệnh viện, sân bay hoặc hệ thống điện mặt trời thường yêu cầu SPD có khả năng chịu dòng xả lớn và độ tin cậy cao hơn so với các công trình dân dụng.

Việc lựa chọn Thiết bị chống sét LOVATO theo đúng môi trường làm việc sẽ giúp tối ưu chi phí đầu tư, đồng thời đảm bảo hệ thống điện luôn vận hành ổn định trong thời gian dài.

Một số model Thiết bị chống sét LOVATO Electric thông dụng

LOVATO Electric phát triển nhiều dòng thiết bị chống sét (SPD) cho hệ thống điện AC, hệ thống điện mặt trời (PV) và trạm sạc xe điện (EV). Tùy theo số cực, điện áp và ứng dụng, người dùng có thể lựa chọn các model phù hợp với từng loại tủ điện.

Thiết bị chống sét Type 2 cho hệ thống AC

Đây là nhóm SPD được sử dụng phổ biến nhất trong các tủ điện phân phối và tủ điều khiển.

Các phiên bản có hậu tố R tích hợp tiếp điểm báo trạng thái từ xa (Remote Contact):

Thiết Bị Chống Sét Lovato SG21NA300R

Thiết Bị Chống Sét Lovato SG22PA300R

Thiết Bị Chống Sét Lovato SG23PA300R

Thiết Bị Chống Sét Lovato SG23NA300R

Thiết Bị Chống Sét Lovato SG24PA300R

Thiết bị chống sét Type 2 công suất nhỏ

Đây là các model thích hợp cho tủ điều khiển, tủ PLC hoặc các ứng dụng yêu cầu dòng xả danh định thấp hơn.

SG2C1NA320

SG2C2PA320

Thiết bị chống sét cho hệ thống điện mặt trời (Photovoltaic)

LOVATO Electric cung cấp riêng dòng SPD DC cho hệ thống PV.

Một số model tiêu biểu:

SG2PVT1K10M5 – Type 1+2, 1100VDC

SG2PVT2K10M5 – Type 2, 1100VDC

SG2DG600M2 – 600VDC

SG2DG600M2R – 600VDC, có tiếp điểm báo lỗi

SG2DGK10M3 – 1100VDC

SG2DGK10M3R – 1100VDC, Remote Contact

SG2DGK50M3 – 1500VDC

SG2EDGK10M3R – Type 1+2, 1100VDC

SG2EDGK50M3R – Type 1+2, 1500VDC

Thiết bị chống sét cho trạm sạc xe điện (EV Charging)

Đối với hệ thống sạc xe điện AC/DC, LOVATO Electric có các model chuyên dụng như:

SG2EVT2K00M3R – 1000VDC

SG2EVT2K50M3R – 1500VDC

SA0EVT13NA255R – Type 1+2+3 cho phía AC của trạm sạc EV

Để xây dựng một hệ thống tủ điện đạt tiêu chuẩn công nghiệp, việc sử dụng Thiết bị chống sét Lovato thôi là chưa đủ. Doanh nghiệp nên kết hợp thêm Rơ le Lovato nhằm kiểm soát các tín hiệu điều khiển, bảo vệ thiết bị và tự động hóa quá trình vận hành. Sự đồng bộ giữa SPD và rơ le Lovato Electric giúp hệ thống hoạt động ổn định hơn, hạn chế thời gian dừng máy và giảm chi phí bảo trì trong dài hạn
