Mô tả

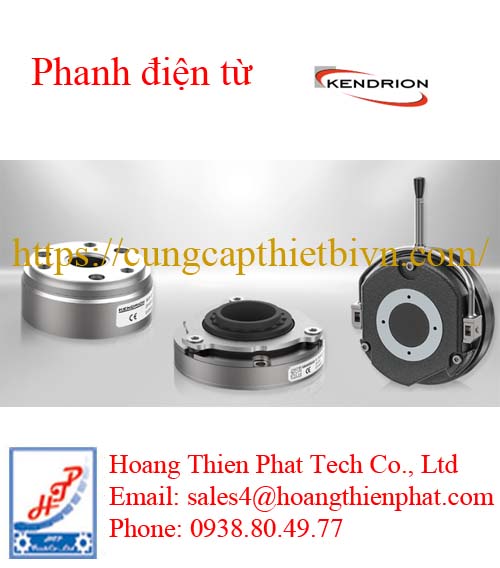

Phanh điện từ Kendrion

Phanh điện từ Kendrion (Kendrion Electromagnetic Brake) là thiết bị dùng để dừng, giữ hoặc kiểm soát chuyển động của motor, đặc biệt là servo motor, step motor, motor AC/DC và cơ cấu tự động hóa.

Khi ngành tự động hóa phát triển, nhu cầu dừng – giữ – khóa chuyển động của motor trở nên quan trọng. Kendrion bắt đầu sản xuất:

Phanh điện từ tác động trực tiếp (electromagnetic brake)

Phanh giữ tải (holding brake)

Các sản phẩm thời kỳ này chủ yếu được dùng trong:

Máy công cụ

Thiết bị truyền động cơ khí

Motor AC/DC công suất nhỏ

Phanh vẫn còn đơn giản, hiệu suất và tuổi thọ chưa cao như hiện nay.

Kendrion nghiên cứu và ra mắt Spring-Applied Brake – phanh điện từ lò xo tác động:

Mất điện → phanh tự động đóng → cực kỳ an toàn

Tải trọng lớn hơn

Độ ổn định cao

Đây là bước tiến quan trọng vì công nghệ phanh kiểu lò xo trở thành chuẩn công nghiệp cho: Servo motor, Thang máy, Robot công nghiệp. Bộ truyền động chính xác

Phanh Kendrion được sử dụng trong nhiều thương hiệu servo lớn của châu Âu.

Khi tự động hóa bắt đầu phát triển, nhu cầu điều khiển khí nén và chất lỏng tăng cao. Kendrion cho ra đời thế hệ:

Van điện từ 2/2 – 3/2 cơ bản

Cuộn coil AC/DC nhỏ gọn

Ứng dụng trong máy công cụ, thiết bị khí nén đơn giản

Điểm nổi bật giai đoạn này:
Van hoạt động ổn định, thiết kế bền, ít hỏng, phù hợp môi trường công nghiệp truyền thống.

Cấu tạo của phanh điện từ Kendrion

Tùy series và nguyên lý hoạt động, cấu tạo thực tế sẽ khác nhau. Tuy nhiên, một phanh điện từ Kendrion điển hình thường được hình thành từ cụm tạo từ trường, phần ứng, hệ thống ma sát và các bộ phận truyền lực.

Cuộn dây điện từ tạo ra từ trường khi được cấp nguồn. Đây là thành phần trực tiếp tạo lực hút cần thiết để đóng hoặc giải phóng phanh tùy theo thiết kế.

Armature plate – đĩa phần ứng dịch chuyển dưới tác động của lực điện từ và lực lò xo. Khoảng cách làm việc của phần ứng có ảnh hưởng trực tiếp đến thời gian đóng nhả và trạng thái hoạt động của phanh.

Rotor hoặc friction disc – đĩa ma sát kết nối với trục cần kiểm soát. Khi các bề mặt ma sát được ép lại với nhau, mô-men phanh được sinh ra và truyền tới trục.

Spring – hệ thống lò xo thường xuất hiện trên spring-applied brake. Lò xo tạo lực phanh cơ học khi cuộn điện không được cấp nguồn, nhờ đó thiết bị vẫn có khả năng giữ tải trong trường hợp mất điện.

Ngoài ra, một số cấu hình có thể tích hợp microswitch, hand release, flange, hub, encoder-related mounting components hoặc những tùy chọn giám sát trạng thái phục vụ hệ thống điều khiển máy.

Nguyên lý hoạt động của phanh điện từ Kendrion

Với dòng spring-applied brake Kendrion, trạng thái không cấp điện thường là trạng thái phanh. Lò xo tác động lên armature plate, ép rotor hoặc đĩa ma sát vào bề mặt cố định. Ma sát sinh ra mô-men chống lại chuyển động quay của trục.

Khi cấp điện đúng điện áp vào cuộn coil, từ trường được tạo ra. Lực điện từ kéo armature plate về phía cụm nam châm, giải phóng đĩa ma sát và cho phép trục quay. Khi nguồn điện bị cắt, từ trường biến mất và hệ thống lò xo lập tức đưa phanh trở lại trạng thái giữ.

Cơ chế này giúp phanh điện từ Kendrion phù hợp với những vị trí mà yêu cầu an toàn cần được ưu tiên, bởi mất nguồn không đồng nghĩa với mất khả năng giữ tải.

Đối với permanent magnet brake Kendrion, nguyên lý có sự khác biệt. Nam châm vĩnh cửu tham gia tạo lực phanh trong trạng thái không cấp điện, còn trường điện từ từ cuộn dây được sử dụng để triệt tiêu hoặc thay đổi tác động của từ trường nhằm giải phóng phanh. Loại này thường được quan tâm trong các hệ thống servo cần thiết kế nhỏ gọn và khả năng điều khiển chính xác.

Những dòng phanh Kendrion được sử dụng trong công nghiệp

Danh mục phanh của Kendrion khá rộng và không nên lựa chọn chỉ dựa trên đường kính bên ngoài. Các thông số như mô-men giữ, mô-men phanh, tốc độ, điện áp coil, chu kỳ đóng nhả và điều kiện nhiệt đều ảnh hưởng đến việc chọn model.

Spring-applied brake Kendrion

Đây là nhóm phanh lò xo điện từ Kendrion phù hợp cho motor, gear motor, máy công nghiệp và thiết bị nâng hạ. Đặc điểm quan trọng là phanh được tác động bằng lực lò xo và giải phóng bằng điện từ.

Trong các ứng dụng cần đảm bảo trục được giữ khi mất nguồn, spring-applied brake thường là phương án được xem xét đầu tiên.

Permanent magnet brake Kendrion

Phanh nam châm vĩnh cửu Kendrion hướng tới các hệ thống yêu cầu tỷ lệ mô-men/kích thước tốt, phản hồi nhanh và khả năng tích hợp trực tiếp vào motor.

Servo motor, robot, thiết bị y tế, trục điều khiển và các cơ cấu positioning là những nhóm ứng dụng điển hình của công nghệ này.

Servo motor brake Kendrion

Trong servo motor, không gian lắp đặt thường rất hạn chế nhưng yêu cầu về khả năng giữ vị trí lại cao. Vì vậy phanh servo Kendrion được thiết kế nhằm kết hợp kích thước nhỏ với khả năng kiểm soát trục.

Phanh có thể được sử dụng để giữ trục servo khi máy dừng hoặc khi hệ thống điều khiển ngắt nguồn. Việc lựa chọn cần căn cứ vào mô-men, tốc độ, quán tính tải và chế độ làm việc thực tế.

Industrial brake Kendrion

Đối với máy móc công nghiệp, Kendrion cung cấp các cấu hình phanh dành cho motor và hệ thống truyền động có yêu cầu làm việc khác nhau. Từ máy đóng gói, máy công cụ đến hệ thống logistics, phanh công nghiệp Kendrion có thể đóng vai trò holding brake hoặc working brake tùy thiết kế.

Vì sao phanh điện từ Kendrion được sử dụng trong hệ thống tự động hóa?

Một yêu cầu ngày càng quan trọng của máy tự động là giảm kích thước cụm truyền động. Motor, gearbox, encoder và brake thường phải bố trí trong một không gian rất nhỏ. Thiết kế phanh có mật độ mô-men cao giúp nhà chế tạo tối ưu kích thước cụm máy.

Khả năng điều khiển đóng – nhả bằng điện cũng giúp phanh điện từ Kendrion dễ kết hợp với PLC, servo drive và hệ thống điều khiển máy. Tín hiệu điều khiển phanh có thể được đồng bộ với quá trình enable motor để hạn chế tình trạng phanh chưa nhả hoàn toàn nhưng motor đã bắt đầu quay.

Đặc biệt, với ứng dụng trục đứng, phanh giữ tải đóng vai trò rất quan trọng. Khi servo bị disable hoặc nguồn điện gặp sự cố, phanh có thể giữ trục nhằm hạn chế tải dịch chuyển ngoài ý muốn.

Bộ điều khiển và phụ kiện dành cho phanh Kendrion

Hiệu suất của phanh không chỉ phụ thuộc vào bản thân cụm brake. Bộ cấp nguồn và điều khiển cũng ảnh hưởng đáng kể đến thời gian đóng – nhả.

Kendrion có các giải pháp liên quan đến rectifier, brake controller và control module phục vụ hệ thống phanh điện từ. Đây cũng là lý do khi kiểm tra một hệ thống Kendrion nên phân biệt rõ khách hàng đang cần phanh điện từ Kendrion hay bộ điều khiển phanh Kendrion.
