Mô đun LTH tại Việt Nam

Trong tủ điều khiển xử lý nước, PLC cần nhận được tín hiệu đo đã xử lý để hiển thị, cảnh báo và điều khiển thiết bị. Tuy nhiên, nhiều đầu dò phân tích nước không thể đấu trực tiếp vào đầu vào analog thông thường. Hệ thống cần một bộ chuyển đổi phù hợp với nguyên lý của từng cảm biến.

Mô đun LTH DXU18 đảm nhiệm vai trò tiếp nhận tín hiệu cảm biến, xử lý phép đo và truyền giá trị về hệ thống điều khiển. Dòng sản phẩm này có thiết kế lắp thanh DIN, không tích hợp màn hình, phù hợp cho tủ điện và các cụm thiết bị xử lý nước.

Mô đun LTH Là Gì?

Mô đun LTH là dòng bộ chuyển đổi tín hiệu (Transmitter / Signal Conditioning Module) gắn thanh DIN-rail do hãng LTH Electronics (Anh Quốc) nghiên cứu và sản xuất.

Thiết bị đóng vai trò là cầu nối trung gian giữa cảm biến đo lường trực tiếp dưới chất lỏng và hệ thống điều khiển trung tâm. Nhờ thiết kế nhỏ gọn, hỗ trợ đa dạng chuẩn kết nối (tương tự lẫn kỹ thuật số), mô-đun LTH giúp đơn giản hóa việc tích hợp thiết bị vào tủ điện công nghiệp.

Các Dòng Mô-đun LTH Phổ Biến Trên Thị Trường

LTH Electronics cung cấp đầy đủ các dòng mô-đun phục vụ cho từng chỉ tiêu đo lường chuyên biệt trong ngành nước:

Mô-đun đo độ đục (LTH DTU18): Chuyên dùng kết nối với cảm biến độ đục, phân tích độ trong của nước trong các nhà máy nước sạch, đồ uống và nước thải.

Mô-đun đo độ pH / ORP (LTH DPU18): Xử lý tín hiệu độ pH và điện thế oxy hóa khử, phục vụ kiểm soát quá trình trung hòa hóa chất.

Mô-đun đo độ dẫn điện (LTH DCU18 / TCU18): Giám sát độ dẫn điện tiếp xúc hoặc cảm ứng, ứng dụng trong tháp giải nhiệt, nước RO, hệ thống CIP.

Mô-đun đo Oxy hòa tan (LTH DOU18): Giám sát nồng độ DO trong các bể hiếu khí (Aeration tank) của hệ thống xử lý nước thải.

Mỗi thông số đo có một mô đun LTH riêng

DXU18 là tên dòng sản phẩm chung. Trong dòng này, LTH Electronics cung cấp các mã mô đun theo từng loại phép đo. Một mô đun LTH đơn lẻ không mặc định đo được tất cả thông số.

Việc chọn mô đun LTH cần bắt đầu từ loại cảm biến hoặc tín hiệu đầu vào. Sau đó mới xác định yêu cầu truyền thông, đầu ra và phương án kết nối với PLC.

Từ đầu dò đến PLC: mô đun LTH làm những gì?

Cảm biến tiếp xúc với môi chất và tạo tín hiệu phản ánh đại lượng cần đo. Mô đun tiếp nhận tín hiệu, áp dụng thông số hiệu chuẩn và các chức năng bù phù hợp, sau đó chuyển thành giá trị sử dụng được.

Dòng mô đun LTH DXU18 có hai đầu ra dòng cách ly 0/4–20 mA. Người dùng có thể cấu hình thang truyền và trạng thái đầu ra khi có lỗi. Tùy loại mô đun, đầu ra phục vụ truyền giá trị quá trình hoặc nhiệt độ về hệ thống điều khiển.

Các tùy chọn Modbus qua RS485 hoặc Ethernet TCP/IP phục vụ kết nối số. Khi đặt hàng, cần xác nhận đúng phiên bản giao tiếp vì đây là tùy chọn cấu hình.

Thiết kế cấp nguồn riêng của DXU18 cũng cần được phân biệt với transmitter hai dây lấy nguồn trực tiếp từ vòng dòng. Sơ đồ đấu dây phải tuân theo tài liệu của đúng mã thiết bị.

Các model mô đun LTH và đặc điểm kỹ thuật

DPU18 – Mô đun đo pH và ORP

Mô đun LTH DPU18 tiếp nhận điện cực pH kết hợp hoặc điện cực Redox/ORP tương thích. Đầu vào vi sai hỗ trợ hạn chế ảnh hưởng của nhiễu đến tín hiệu đo.

DPU18 hỗ trợ hiệu chuẩn thủ công, tự động và tự nhận diện dung dịch đệm. Hai đầu ra 0/4–20 mA phục vụ truyền giá trị quá trình và nhiệt độ. Đầu ra số có thể phục vụ chu trình làm sạch theo thời gian.

Trong bể trung hòa, DPU18 cung cấp giá trị pH cho PLC. PLC sử dụng dữ liệu này cùng điều kiện khuấy trộn, mức bể và trạng thái thiết bị để điều khiển châm hóa chất theo thiết kế.

DCU18 – Mô đun đo độ dẫn điện tiếp xúc

Mô đun LTH DCU18 xử lý tín hiệu từ cell đo độ dẫn điện tiếp xúc, hỗ trợ các đại lượng độ dẫn điện, điện trở suất, ppm và nhiệt độ.

Thiết bị có chế độ tự chuyển thang hoặc sử dụng một thang cố định, hỗ trợ điều chỉnh hằng số cell và bù nhiệt cho nước siêu tinh khiết. Chức năng nhắc hiệu chuẩn có thể được lập trình theo yêu cầu sử dụng.

Khi ghép DCU18 với cảm biến, cần đối chiếu hằng số cell và phần tử đo nhiệt độ. Giá trị ppm được suy ra từ phép đo độ dẫn theo cấu hình phù hợp, không phải phép phân tích trực tiếp từng chất hòa tan.

DEU18 – Mô đun đo độ dẫn điện cảm ứng

DEU18 dành cho cảm biến độ dẫn điện cảm ứng không điện cực. Đây là loại đầu vào khác với DCU18 và không thể lựa chọn thay thế chỉ vì cùng đo độ dẫn điện.

Mô đun LTH DEU18 hỗ trợ hiển thị độ dẫn điện, nồng độ dung dịch theo phần trăm, TDS và nhiệt độ. Thiết bị có các đường đặc tính cài sẵn cho một số hóa chất và độ mặn, đồng thời cho phép thiết lập hai đường nồng độ riêng với tối đa chín điểm dữ liệu.

Khả năng suy ra nồng độ phải được kiểm tra theo đúng hóa chất và khoảng làm việc. Một đường đặc tính không dùng chung cho mọi dung dịch hoặc hỗn hợp.

DOU18 – Mô đun đo oxy hòa tan

Mô đun LTH DOU18 hỗ trợ đo DO theo phần trăm bão hòa, mg/L, ppm và nhiệt độ. Thiết bị hỗ trợ cảm biến quang học LTH FMS22 và các đầu dò điện hóa phân cực đáp ứng yêu cầu đầu vào.

DOU18 có chức năng bù áp suất và độ mặn bằng cài đặt thủ công. Với cảm biến điện hóa phù hợp, mô đun cho phép điều chỉnh thông số bù màng và điện áp phân cực.

Tại bể hiếu khí, mô đun cung cấp tín hiệu DO cho hệ thống điều khiển cấp khí. Chất lượng điều khiển còn phụ thuộc vị trí đầu dò, mức độ khuấy trộn và tình trạng bám bẩn của cảm biến.

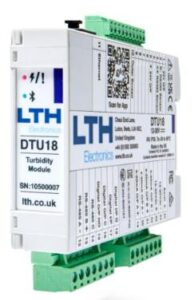

DTU18 – Mô đun đo độ đục và chất rắn lơ lửng

DTU18 hỗ trợ cảm biến độ đục TU8325, TU8525 và cảm biến chất rắn lơ lửng TU8355, TU8555 được hãng liệt kê.

Mô đun LTH DTU18 hỗ trợ các đơn vị như NTU, FTU, ppm, g/L, mg/L, µg/L và phần trăm tùy cấu hình phép đo. Thiết bị có hai đường đặc tính tùy chỉnh và chức năng tuyến tính hóa theo người dùng.

Với phép đo chất rắn lơ lửng, đặc tính mẫu ảnh hưởng đến quan hệ giữa tín hiệu quang và nồng độ. Vì vậy, cần hiệu chuẩn theo môi chất thực tế khi ứng dụng yêu cầu.

DMU18 – Mô đun nhận tín hiệu dòng

DMU18 là mô đun tiếp nhận tín hiệu 0/4–20 mA trong danh mục LTH. Dòng này phục vụ tích hợp tín hiệu từ transmitter phù hợp.

DMU18 không thay thế trực tiếp mô đun dành cho điện cực pH hoặc cảm biến độ dẫn điện thô. Chỉ lựa chọn khi thiết bị phía trước đã cung cấp đúng tín hiệu dòng mà đầu vào yêu cầu.

Cài đặt mô đun LTH bằng ứng dụng Discover

DXU18 không có màn hình tại mặt trước. Người dùng kết nối Bluetooth qua ứng dụng LTH Discover để xem giá trị đo, kiểm tra trạng thái, cấu hình và thực hiện hiệu chuẩn.

Cách bố trí này phù hợp khi nhà máy đã sử dụng HMI hoặc hệ thống giám sát tập trung. Mô đun đảm nhiệm xử lý tín hiệu trong tủ điện, còn giao diện vận hành được hiển thị tại thiết bị điều khiển.

Khi có nhiều mô đun LTH trong cùng khu vực, cần đặt tên và nhận diện từng điểm đo rõ ràng để tránh thao tác nhầm trong quá trình cài đặt hoặc bảo trì.

Những điểm cần kiểm tra khi tích hợp vào tủ điện

Thống nhất thang đo với PLC

Nếu đầu ra dòng được cấu hình theo một khoảng đo nhưng PLC sử dụng khoảng khác, giá trị trên HMI sẽ sai dù cảm biến vẫn hoạt động bình thường.

Khi chạy thử mô đun LTH, cần kiểm tra thang truyền, đơn vị và trạng thái đầu ra khi lỗi. Đây là bước quan trọng trước khi cho phép tín hiệu tham gia điều khiển tự động.

Đối chiếu đúng cảm biến

Cần xác nhận nguyên lý đo, phần tử nhiệt độ, cáp và sơ đồ đấu dây. Đặc biệt, cảm biến độ dẫn điện tiếp xúc và cảm biến cảm ứng cần hai loại mô đun khác nhau.

Chọn giao tiếp theo hệ thống hiện hữu

Với PLC nhận analog, cần kiểm tra loại đầu vào và cách đấu vòng dòng. Với kết nối Modbus, cần xác nhận giao diện vật lý, giao thức và cấu hình truyền thông của hai phía.
