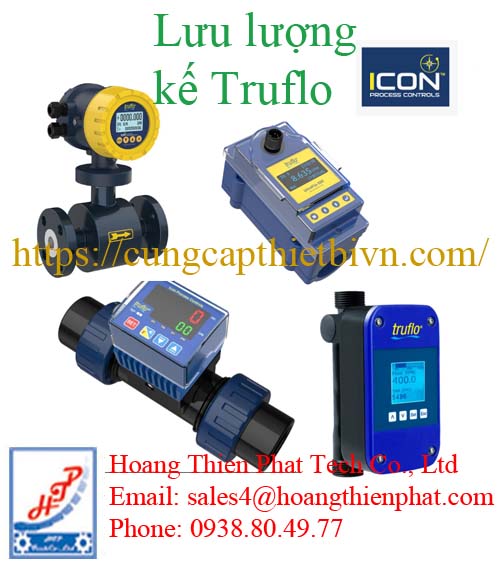

Lưu lượng kế Truflo – Icon Process Controls

Lưu lượng kế Truflo là dòng thiết bị đo lưu lượng cao cấp được sản xuất bởi hãng Icon Process Controls (Canada/USA). Điểm đặc trưng lớn nhất giúp Truflo khẳng định vị thế trên thị trường là thiết kế thuần nhựa (All-Plastic) và cơ cấu vật liệu siêu bền, chuyên trị các dòng chất lỏng “khó tính” như hóa chất ăn mòn, axit, kiềm, nước thải công nghiệp và nước tinh khiết.

Phân loại các dòng lưu lượng kế Truflo phổ biến

Truflo cung cấp 3 giải pháp công nghệ đo để phù hợp với từng bài toán chi phí và kỹ thuật của nhà máy:

Dạng cánh quạt (Paddle Wheel) – Phổ biến & Kinh tế nhất

Dòng này hoạt động dựa trên cơ chế dòng chảy làm quay cánh quạt chìm. Tốc độ quay của cánh quạt tỉ lệ thuận với tốc độ dòng chảy.

Truflo TK Series (Chạy pin): Tiện lợi cho các khu vực không muốn chạy dây nguồn phức tạp. Màn hình LCD hiển thị cả lưu lượng tức thời và lưu lượng tổng (Totalizer).

Truflo TKS Series: Tích hợp màn hình kỹ thuật số, có đầu ra xung (Pulse) và 1 tiếp điểm relay (1 Amp) để cài đặt đóng ngắt bơm hoặc báo động quá ngưỡng.

Truflo TKM Series: Dòng chuyên cho hệ thống tự động hóa, xuất tín hiệu analog tuyến tính 4-20mA kèm tín hiệu xung để đưa về tủ PLC trung tâm.

Truflo TI Series: Thiết kế màn hình hiển thị LED lớn, có độ tương phản cao, đổi màu trực quan khi hệ thống gặp sự cố. Kết nối dạng rắc co (True Union) tiện bảo trì.

Dạng siêu âm (Ultrasonic) – Không tiếp xúc, độ chính xác tuyệt đối

Truflo UltraFlo 500 (Clamp-On): Dòng máy đo bằng phương pháp kẹp ngoài thành ống. Kỹ sư không cần cắt ống, không gây tổn thất áp suất và hoàn toàn không sợ hóa chất ăn mòn vì thiết bị không tiếp xúc với chất lỏng. Phù hợp cho ống từ 1/2″ đến 10″.

Truflo UltraFlo 4000/5000 (Inline): Thiết kế dạng ống nối thẳng, làm bằng nhựa PVDF hoặc PE nguyên khối. Bên trong thân máy hoàn toàn trống rỗng, không có cánh quạt hay bộ phận chuyển động, loại bỏ hoàn toàn nguy cơ bị kẹt do cặn bẩn.

Dạng điện từ (Magnetic) – Đo chất lỏng chứa cặn, bùn

Truflo MF1000 Series: Đo lưu lượng dựa trên độ dẫn điện của chất lỏng. Lòng ống thông suốt, chịu được chất lỏng đặc, có độ nhớt cao, chứa hạt rắn hoặc bùn hóa chất mà không lo bị nghẹt hay mài mòn cơ học.

model cụ thể Lưu lượng kế Truflo

Dòng cánh quạt lắp đường ống (In-Line Paddle Wheel) – TK / TK3 Series

Đây là dòng sản phẩm phổ biến nhất, dùng cho đường ống từ 1/2″ đến 4″ (từ DN15 đến DN100). Quy cách mã sản phẩm thường có cấu trúc:

[Tên dòng] – [Kích thước ống] – [Vật liệu thân]

Phân loại theo chức năng hiển thị và ngõ ra:

TKB Series: Dòng chạy pin (Battery powered), hiển thị lưu lượng tức thời và lưu lượng tổng, không có ngõ ra tín hiệu điện.

TKS Series: Hiển thị số, tích hợp 1 tiếp điểm Relay (1 Amp) + 1 ngõ ra xung (Pulse) để báo động.

TKP Series: Hiển thị số, tích hợp 2 ngõ ra xung độc lập (1 xung cho lưu lượng tức thời, 1 xung cho lưu lượng tổng).

TKM / TK3M Series: Dòng cao cấp cho tự động hóa, tích hợp đồng thời 4-20mA Analog + Ngõ ra xung + Tiếp điểm Relay. Màn hình LED 2 màu (Đỏ hiển thị Totalizer, Xanh hiển thị Flow Rate) có thể xoay 360 độ.

Kích thước ống	Mã sản phẩm thân Nhựa PVC (Thường gặp)	Mã sản phẩm thân Nhựa PP	Mã sản phẩm thân Nhựa PVDF
1/2″ (DN15)	TKM-15-P / TK3M-15-P	TKM-15-PP	TKM-15-PF
3/4″ (DN20)	TKM-20-P / TK3M-20-P	TKM-20-PP	TKM-20-PF
1″ (DN25)	TKM-25-P / TK3M-25-P	TKM-25-PP	TKM-25-PF
1-1/2″ (DN40)	TKM-40-P / TK3M-40-P	TKM-40-PP	TKM-40-PF
2″ (DN50)	TKM-50-P / TK3M-50-P	TKM-50-PP	TKM-50-PF
3″ (DN80)	TKM-300-P (Kết nối mặt bích)	TKM-300-PP	TKM-300-PF
4″ (DN100)	TKM-400-P (Kết nối mặt bích)	TKM-400-PP	TKM-400-PF

(Lưu ý: Nếu chọn dòng chạy pin hoặc dòng relay, chỉ cần thay tiền tố TKM bằng TKB hoặc TKS. Ví dụ: TKB-25-P là lưu lượng kế chạy pin, ống 1″, thân PVC).

Dòng cánh quạt dạng chèn (Insertion Paddle Wheel) – TIP Series

Chuyên dùng cho các đường ống kích thước lớn từ 2-1/2″ đến 24″ (DN65 đến DN600) bằng cách khoan và chèn cảm biến vào tâm ống thông qua đai khởi thủy.

TIP-100-P: Cảm biến dạng chèn, chiều dài cảm biến tiêu chuẩn, thân bằng nhựa PVC.

TIP-100-PP: Cảm biến dạng chèn, thân bằng nhựa PP (Polypropylene).

TIP-100-PF: Cảm biến dạng chèn, thân bằng nhựa PVDF cao cấp chịu hóa chất mạnh.

TIP-200-P: Phiên bản cảm biến thân dài (Long-sensor) dùng cho các đường ống vách dày hoặc đường kính cực lớn.

Dòng siêu âm (Ultrasonic Flow Meters) – UltraFlo Series

Giải pháp đo lưu lượng không có bộ phận chuyển động (No Moving Parts), triệt tiêu hoàn toàn rủi ro kẹt cánh quạt.

Dạng Kẹp Ngoài Ống (Clamp-On) – UltraFlo 500 / 550 Series

Thiết bị không tiếp xúc với chất lỏng, kẹp trực tiếp ngoài thành ống PVC, Inox, Thép, Copper…

UF500S: Phiên bản tiêu chuẩn, tích hợp màn hình hiển thị OLED, ngõ ra 4-20mA, RS485 Modbus, dùng cho kích thước ống nhỏ và trung bình.

UF550-10: Dòng kẹp ngoài cao cấp cho ống đường kính lớn (lên tới 10 inch).

Dạng Lắp Thẳng Hàng (Inline Ultrasonic) – UltraFlo 4000 / 5000 Series

Đo bằng sóng siêu âm trực tiếp bên trong lòng ống nhựa nguyên khối, đo tốt các dòng chảy dạng châm liều lượng (Dosing/Pulsating).

UF-4000-05: Cỡ ống 1/2″ (DN15), thân nhựa Polysulfone / PVC true union.

UF-4000-07: Cỡ ống 3/4″ (DN20), thân nhựa Polysulfone / PVC true union.

UF-4000-10: Cỡ ống 1″ (DN25), thân nhựa Polysulfone / PVC true union.

UF-5000 Series: Phiên bản nâng cấp, thân hoàn toàn bằng nhựa PVDF tinh khiết hoặc PE, chuyên dụng cho hóa chất siêu ăn mòn hoặc nước siêu tinh khiết (UPW) trong ngành bán dẫn.

Dòng điện từ (Magnetic Flow Meters) – Truflo MF Series

MF1000-15: Đồng hồ điện từ size 1/2″ (DN15), lòng ống trơn không vật cản.

MF1000-25: Đồng hồ điện từ size 1″ (DN25).

MF1000-50: Đồng hồ điện từ size 2″ (DN50).

(Thường có lớp lót Teflon PTFE và điện cực bằng Titanium hoặc Hastelloy C để chống ăn mòn).

Dòng tuabin thu nhỏ (Mini Turbine) – ProPulse 2 Series

Chuyên dùng để đo lưu lượng cực nhỏ (như hệ thống châm hóa chất chính xác cao, phòng thí nghiệm).

ProPulse 2 Series: Thân nhựa PVDF, dải đo siêu nhỏ, kết nối ren NPT kích thước nhỏ (1/4″ hoặc 1/2″).

 Hãng có các model phụ kiện đồng bộ như:

Dòng đai khởi thủy nhựa (Clamp Saddles): Dùng để kẹp cố định cảm biến chèn vào ống.

Dòng Tê thu rắc co (True Union Tee Fittings): Giúp kết nối thẳng nối tiếp vào đường ống một cách chuẩn xác mà không sợ lệch tâm.

Ưu điểm vượt trội về vật liệu cấu tạo

Để làm việc được trong các môi trường khắc nghiệt như xưởng xi mạ, nhà máy hóa chất hay xử lý nước thải nguy hại, lưu lượng kế Truflo được trang bị:

Thân nhựa kỹ thuật cao cấp: Tùy chọn linh hoạt giữa PVC (kinh tế, hóa chất cơ bản), PP (chịu nhiệt tốt hơn) và PVDF (kháng hóa chất mạnh và chịu nhiệt độ cao lên tới gần 100 độ C).

Trục và vòng bi bằng Gốm Zirconium (ZrO2): Thay vì dùng kim loại dễ bị rỉ sét, Truflo sử dụng trục gốm siêu cứng, hệ số ma sát gần như bằng 0, giúp cánh quạt quay nhạy ngay cả ở lưu lượng cực thấp và không bị ăn mòn bởi axit đậm đặc.

 lưu ý kỹ thuật khi lắp đặt và vận hành

Để lưu lượng kế Truflo (đặc biệt là dòng cánh quạt TK/TI) chạy chuẩn xác, tránh bị nhảy sai số hoặc hư hỏng, bạn cần lưu ý kỹ các nguyên lý sau:

Đoạn ống thẳng tiêu chuẩn (10D / 3D): Dòng chảy trước khi vào đồng hồ cần ổn định, không bị xoáy. Vì vậy, vị trí lắp đặt phải đảm bảo khoảng cách:

Từ co cút, van hoặc lốc ống phía trước đến lưu lượng kế: tối thiểu 10 lần đường kính ống (10D).

Từ lưu lượng kế đến co cút phía sau: tối thiểu 3 lần đường kính ống (3D).

Luôn điền đầy chất lỏng: Thiết bị chỉ đo đúng khi lòng ống chứa 100% chất lỏng (không bị bọt khí hoặc vơi nửa ống). Bạn nên ưu tiên lắp ở đoạn ống thấp hoặc lắp trên đường ống đứng theo hướng dòng chảy đi từ dưới lên.

Bắt buộc có bộ lọc phía trước: Bản chất dòng cánh quạt rất sợ các dị vật lớn làm kẹt cánh. Nên lắp thêm một Y-strainer (lọc chữ Y) hoặc lọc túi ở thượng nguồn để giữ lại cặn thô lớn hơn 0.5mm.

Cấm thổi khí nén súc rửa: Khi nghiệm thu đường ống hoặc vệ sinh định kỳ, kỹ thuật viên hay có thói quen dùng máy nén khí thổi mạnh vào đường ống. Tuyệt đối không làm điều này khi chưa tháo lưu lượng kế Truflo ra, áp lực khí nén cực cao sẽ làm cánh quạt quay quá tốc độ thiết kế (Over-speed), dẫn đến gãy trục gốm ngay lập tức.
