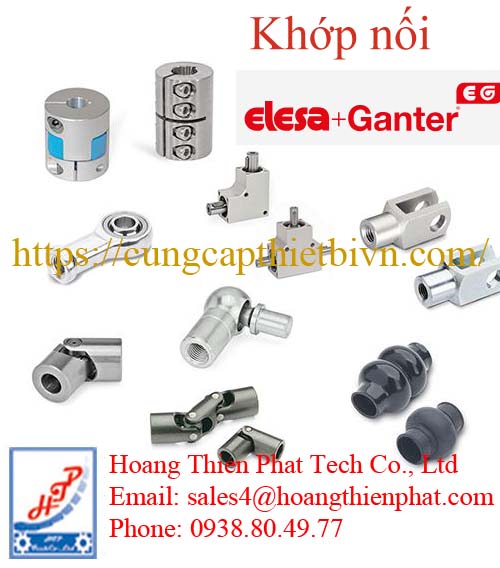

Khớp nối Elesa+Ganter

Khớp nối Elesa+Ganter là nhóm linh kiện dùng để kết nối hai trục quay, truyền mô-men xoắn và chuyển động giữa động cơ, hộp số, encoder hoặc các cơ cấu truyền động. Tùy từng thiết kế, khớp nối có thể bù sai lệch trục, giảm rung, hấp thụ chuyển động dọc trục hoặc truyền chuyển động với độ chính xác cao. Đây là một nhóm sản phẩm chính thức trong danh mục của Elesa+Ganter

Các dòng khớp nối Elesa+Ganter chính

Các dòng trên được hãng phân thành hai nhóm ứng dụng chính: truyền mô-men và công suất và điều khiển chuyển động chính xác.

Điều khiển chuyển động & Định vị chính xác (Motion Control)

Dành cho hệ thống đòi hỏi độ chính xác góc quay cực cao, không có độ rơ (zero backlash). Thường ứng dụng trong động cơ Servo, Step motor, rô-bốt công nghiệp và thiết bị đo kiểm.

Khớp nối ống xếp (Bellows Couplings – GN 2244): Cấu tạo ống xếp kim loại giúp bù lệch trục tốt mà vẫn giữ độ cứng xoắn cao và không độ rơ.

Khớp nối xẻ rãnh (Beam Couplings – GN 2246): Chế tạo từ một khối nhôm hoặc inox duy nhất với các rãnh xẻ đan xen, linh hoạt và dễ lắp đặt nhờ moay-ơ kẹp.

Khớp nối giảm chấn cao (High Response Couplings – GN 2248): Thân nhôm đúc lưu hóa có khả năng triệt tiêu rung động vượt trội.

Khớp nối vòng đôi (Double Loop Couplings – GN 2250): Sử dụng các kết cấu cơ học kép để tối ưu góc lệch trục lớn.

Truyền động lực & Mô-men xoắn (Torque & Power Transmission)

Dành cho ứng dụng tải nặng, tải trọng cao, chịu được điều kiện môi trường khắc nghiệt như hệ thống băng tải, máy đóng gói, bơm và máy khuấy.

Khớp nối hoa thị / Khớp nối hàm (Elastomer Jaw Couplings – GN 2240): Truyền mô-men xoắn rất cao nhờ đệm đàn hồi (spider) giúp giảm chấn và giảm sốc.

Khớp nối chữ thập / Oldham (Oldham Couplings – GN 2243): Có khả năng bù đắp độ lệch tâm (song song) lớn giữa hai trục.

Khớp nối cứng (Rigid Couplings – GN 2260, GN 2262, GN 2264): Dạng kẹp nguyên khối hoặc hai nửa. Không bù lệch trục nhưng truyền mô-men xoắn cực lớn và độ cứng xoắn tuyệt đối.

Khớp nối mềm Elesa+Ganter

Đối với hệ thống mà hai trục không thể căn chỉnh tuyệt đối, các dòng khớp nối mềm Elesa+Ganter giúp bù sai lệch tâm, sai lệch góc hoặc chuyển động dọc trục. Điều này giúp hạn chế rung động, tiếng ồn và tải không mong muốn tác động lên ổ bi hoặc trục.

GN 2240 là dạng jaw coupling, thích hợp cho các hệ thống truyền động cần mô-men lớn đồng thời vẫn cần khả năng bù sai lệch. GN 2243 sử dụng nguyên lý Oldham, đặc biệt phù hợp khi cần bù sai lệch ngang giữa hai trục.

Khớp nối GN 2244 Elesa+Ganter

GN 2244 là khớp nối bellows có hub kẹp. Phần hub được chế tạo bằng nhôm anodized, trong khi phần bellows sử dụng inox AISI 304. Khớp nối có khả năng truyền chuyển động góc và mô-men với độ chính xác rất cao, gần như không có độ rơ, đồng thời vẫn bù được một số sai lệch giữa hai trục. Nhiệt độ làm việc có thể lên tới khoảng 120°C.

Dòng này đặc biệt phù hợp cho servo motor, encoder, trục vít me, hệ thống định vị và thiết bị đo lường chính xác.

Với servo motor nên kiểm tra GN 2244

Servo không nên chỉ nhìn mô-men lớn nhất. Các yếu tố như zero backlash, độ cứng xoắn và độ chính xác vị trí rất quan trọng.

GN 2244 có các cấp:

GN 2244 là bellows coupling, truyền vị trí và mô-men với độ chính xác cao và zero backlash, phù hợp servo drive và robot công nghiệp.

Ví dụ:

Servo torque = 3 Nm
Motor shaft = Ø14 mm
Ball screw shaft = Ø12 mm

Chọn size 32 vì Rated Torque = 4,5 Nm, đồng thời hãng có đúng cấu hình:

GN 2244-32-B12-14-AL-NI

Cách chọn GN 2240 theo mô-men

GN 2240 có nhiều kích thước thân và ba độ cứng spider:

Đây là số liệu trực tiếp của Elesa+Ganter.

Trong đó:

BS = 80 Shore A – mềm hơn, hấp thụ rung tốt hơn.
WS = 92 Shore A – mức trung gian.
RS = 98 Shore A – cứng hơn, truyền mô-men cao và độ cứng xoắn lớn hơn.

GN 2240-40-B14-16-AL-RS

Rated Torque: 17 Nm
Max Torque: 34 Nm
Shaft 1: Ø14 mm
Shaft 2: Ø16 mm
Spider: 98 Shore A
Hub: nhôm

Khớp nối GN 2246 Elesa+Ganter

GN 2246 thuộc dòng beam coupling, được chế tạo dạng một khối với các rãnh xoắn bố trí đặc biệt. Cấu trúc này tạo độ đàn hồi để bù sai lệch nhưng vẫn đảm bảo độ cứng xoắn cao và truyền chuyển động chính xác.

Hãng cung cấp phiên bản nhôm GN 2246-AL và phiên bản inox. Phiên bản nhôm sử dụng hub kẹp và có khả năng chịu nhiệt tới khoảng 150°C.

Khớp nối cứng Elesa+Ganter

Các dòng GN 2260, GN 2262 và GN 2264 được sử dụng khi hai trục đã được căn chỉnh chính xác và yêu cầu truyền mô-men không có độ rơ.

GN 2260 có phiên bản thép và inox, dạng xẻ rãnh và phù hợp với mô-men cao. Nhiệt độ làm việc của dòng này có thể từ -40°C đến +175°C.

GN 2262 sử dụng vật liệu nhôm anodized, được tối ưu cho tốc độ quay cao, nhiệt độ làm việc khoảng -40°C đến +100°C.

GN 2264 có kết cấu tách đôi, cho phép lắp vào trục mà không nhất thiết phải tháo toàn bộ cụm truyền động theo phương dọc trục. Dòng này có phiên bản thép và inox AISI 303, thích hợp truyền mô-men cao.

Ứng dụng khớp nối Elesa+Ganter

Khớp nối Elesa+Ganter thường được sử dụng trong động cơ servo, động cơ điện, hộp giảm tốc, encoder, máy CNC, máy đóng gói, hệ thống băng tải, máy tự động hóa, thiết bị đo lường, máy gia công và hệ thống định vị chính xác.
