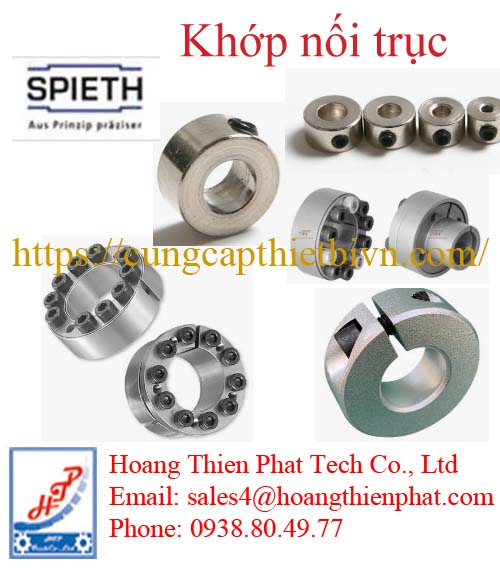

Các Đặc Tính Kỹ Thuật Cốt Lõi Của Khóa Trục SPIETH

Để đáp ứng các tiêu chuẩn khắt khe trong chế tạo máy CNC và thiết bị chính xác cao, SPIETH đã tích hợp những thông số và đặc tính kỹ thuật vô cùng ấn tượng:

Độ Đồng Tâm Và Khả Năng Định Tâm Tuyệt Đối (Ultra-High Concentricity)

Sai số hình học là kẻ thù số một của các hệ thống truyền động tốc độ cao. Khóa trục SPIETH được gia công bề mặt chức năng đạt dung sai hình học vô cùng ngặt nghèo:

Độ lệch tâm (Concentricity error) tối đa giữa đường kính trong và đường kính ngoài chỉ $\le 0.01$ mm.

Đường kính ngoài được gia công theo dung sai ISO h5, đường kính trong đạt ISO H6.

Nhờ áp suất khóa phân bổ đều xung quanh chu vi, hiện tượng lệch tâm do siết lực không đều bị triệt tiêu hoàn toàn. Đặc tính này giúp giảm thiểu tối đa rung động lực học (vibrational excitation) khi trục quay ở tần số cao.

Khả Năng Bù Sai Lệch Gia Công (Eccentricity Compensation)

Đây là một đặc tính kỹ thuật “độc nhất vô nhị” của SPIETH. Bằng cách điều chỉnh lực siết của từng vít khóa riêng lẻ trên chu vi bằng tua-vít đo lực, kỹ sư có thể chủ động bù đắp (compensate) một phần hoặc toàn bộ sai số lệch tâm vốn có từ quá trình gia công thô của trục hoặc moay-ơ trước đó.

Khóa Ma Sát Không Khe Hở – Kháng Tải Đảo Chiều (Play-Free & Alternating Torsion Resistance)

Mối nối của SPIETH dựa hoàn toàn trên lực ma sát ép chặt bề mặt phẳng (friction-locked), loại bỏ hoàn toàn nhu cầu sử dụng rãnh then (keyway), then hoa (splines) hay chốt định vị. Việc không dùng then giúp trục không bị yếu đi do tập trung ứng suất tại các góc rãnh then. Liên kết hoàn toàn không có độ rơ (play-free), chịu được tải trọng xoắn đảo chiều liên tục (alternating torsion) hoặc các cú sốc tải đột ngột mà không bị trượt.

Độ Cứng Vững Hướng Trục Và Mô-men Xoắn Cao

Tùy thuộc vào từng dòng sản phẩm (như Series DSK, DSL, AK, IK, DSM), SPIETH cung cấp khả năng truyền tải lực cực lớn trong một không gian lắp đặt cực kỳ nhỏ gọn. Ví dụ, với các dòng công suất như Series DSM, lực hướng trục (Fa​) có thể chịu tải từ vài chục đến hàng trăm kN, mô-men xoắn (Ma​) truyền tải mượt mà nhờ hệ số ma sát tối ưu trên bề mặt thép tôi.

Bảng Thông Số Kỹ Thuật Tham Khảo (Dòng SPIETH DSM)

Dưới đây là bảng thông số kỹ thuật của một số model Khóa trục SPIETH thuộc Series DSM chuyên dụng cho trục động cơ để bạn hình dung rõ hơn về tương quan kích thước và khả năng chịu tải:

Yêu Cầu Kỹ Thuật Đối Với Các Linh Kiện Lắp Ráp Đi Kèm

Để khóa trục SPIETH phát huy tối đa các đặc tính kỹ thuật nêu trên, các linh kiện phối ghép (trục và lỗ moay-ơ) cần tuân thủ nghiêm ngặt các tiêu chuẩn chuẩn bị bề mặt sau:

Dung sai chế tạo trục: Khuyến nghị đạt tiêu chuẩn h5 (tối đa là h6). Bề mặt trục phải được mài nhẵn, không có rãnh dọc hoặc khía răng.

Dung sai lòng lỗ moay-ơ: Khuyến nghị đạt H7 (đối với các ứng dụng yêu cầu độ đồng tâm cực cao, nên dùng H6).

Độ nhám bề mặt (Rz​): Cả trục và lỗ moay-ơ cần được gia công tinh đạt độ nhám trung bình trong khoảng 2.5 – 6.3 microns. Nếu bề mặt quá nhẵn, hệ số ma sát giảm; nếu quá thô, các đỉnh nhám sẽ bị san phẳng khi khóa, làm giảm lực ép lâu dài.

Độ dày thành moay-ơ tối thiểu: Để đảm bảo moay-ơ không bị biến dạng dẻo vượt quá giới hạn đàn hồi dưới áp suất cực lớn của khóa trục, độ dày thành moay-ơ bằng thép (như thép C45) phải đạt tối thiểu 0.6×(d2​−d1​).

Ưu Điểm Trong Vận Hành: Lắp Đặt Đơn Giản, Tái Sử Dụng Hoàn Hảo

Bên cạnh các thông số cơ học thuần túy, đặc tính kỹ thuật thiết kế của SPIETH còn hướng tới tối ưu hóa vòng đời sản phẩm và bảo trì:

Lắp đặt có độ rơ ban đầu (Assembly Play): Khi chưa siết vít, khóa trục có khoảng hở vừa vặn với trục và lỗ giúp việc đưa vào vị trí cực kỳ dễ dàng. Không cần đóng ép, không cần gia nhiệt bằng dòng cảm ứng.

Dịch chuyển hướng trục tối thiểu: Quá trình siết chặt không gây ra hiện tượng “vết trượt kéo dọc trục” (axial drag), giữ nguyên vị trí hình học của chi tiết gá (như bánh răng, puli) đã thiết lập ban đầu.

Khả năng tái sử dụng nhiều lần: Nhờ làm bằng thép lò xo chất lượng cao hoạt động hoàn toàn trong vùng biến dạng đàn hồi (elastic range), khi nới lỏng các vít khóa, ống lót SPIETH lập tức trở về kích thước ban đầu, cho phép tháo lắp và tái sử dụng nhiều lần mà không suy giảm độ chính xác hay lực khóa.

Ứng Dụng Thực Tế Của Khóa Trục SPIETH

Với các đặc tính kỹ thuật đỉnh cao về độ đồng tâm và độ cứng vững, khóa trục SPIETH là sự lựa chọn không thể thay thế trong các ứng dụng:

Định vị và khóa các vòng bi, bánh răng trên trục chính máy tiện, máy phay CNC tốc độ cao.

Kết nối trục motor trong các hệ thống robot cánh tay đòn, hệ thống servo yêu cầu đảo chiều liên tục và độ rơ bằng không.

Các trục truyền động trong máy in công nghiệp, máy đóng gói tốc độ cao – nơi chỉ một sai lệch nhỏ về góc quay cũng có thể làm hỏng toàn bộ mẻ sản phẩm.

Lời Kết

Khóa trục SPIETH không chỉ đơn thuần là một linh kiện liên kết cơ khí, mà là một giải pháp công nghệ giúp nâng tầm công suất và độ chính xác cho toàn bộ hệ thống máy móc. Việc thấu hiểu các đặc tính kỹ thuật cốt lõi như độ đồng tâm $\le 0.01$ mm, thiết kế đơn khối khử rơ và khả năng bù sai lệch hình học sẽ giúp các kỹ sư đưa ra quyết định thiết kế tối ưu nhất, đảm bảo hệ thống vận hành bền bỉ và hiệu quả vượt trội.
