Mô tả

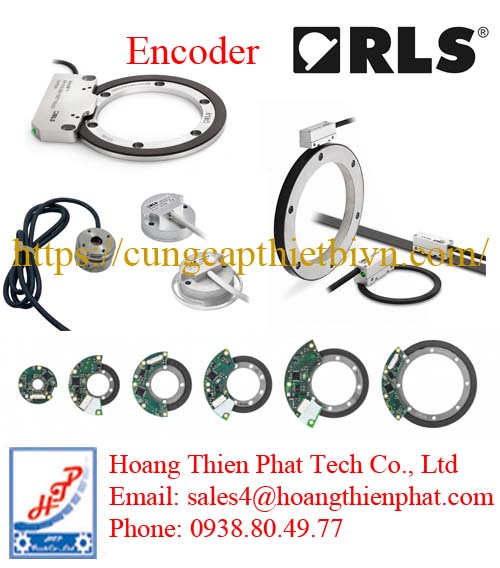

Giới thiệu về RLS Encoder

Encoder RLS – RLS (Renishaw Linear Systems) là công ty liên kết với Renishaw (Anh Quốc), chuyên sản xuất bộ mã hóa quay và tuyến tính với độ chính xác cao. Sản phẩm encoder RLS nổi bật nhờ ứng dụng công nghệ từ tính tiên tiến, cho phép hoạt động bền bỉ ngay cả trong môi trường bụi bẩn, dầu mỡ và rung động.

Encoder RLS được tin dùng trong các lĩnh vực robot công nghiệp, máy CNC, thiết bị y tế, hàng không và tự động hóa sản xuất.

Các dòng encoder RLS tiêu biểu

• Rotary Encoders (Bộ mã hóa quay)

  • Encoder tuyệt đối (Absolute rotary encoder)

  • Encoder gia tăng (Incremental rotary encoder)

  • Nhiều chuẩn giao tiếp: BiSS, SSI, SPI, RS422

• Linear Encoders (Bộ mã hóa tuyến tính)

  • Đo hành trình chính xác, ứng dụng trong máy công cụ, CNC, robot.

• Magnetic Encoders (Bộ mã hóa từ tính)

  • Thiết kế bền, chịu được môi trường khắc nghiệt.

  • Độ phân giải từ 8 bit đến 21 bit.

• Encoder tùy chỉnh (Customized Encoders)

  • Giải pháp thiết kế riêng theo yêu cầu OEM và nhà sản xuất thiết bị.

Cấu tạo chung của encoder RLS

Encoder RLS thường có thiết kế từ tính hoặc quang học, nhưng đa số dòng sản phẩm nổi bật của hãng là encoder từ tính (Magnetic Encoder). Các thành phần chính gồm:

1. Vòng từ tính (Magnetic ring / scale)

   • Được gắn trên trục quay hoặc dải tuyến tính.

   • Trên bề mặt có các cực từ (Bắc – Nam) được sắp xếp chính xác.

2. Cảm biến từ (Magnetic sensor / Readhead)

   • Đặt gần vòng từ tính.

   • Có nhiệm vụ phát hiện sự thay đổi từ trường khi vòng từ tính quay hoặc trượt.

3. Mạch xử lý tín hiệu (Electronics / ASIC)

   • Chuyển đổi tín hiệu từ cảm biến thành tín hiệu số (digital) hoặc tương tự (analog).

   • Hỗ trợ nhiều chuẩn giao tiếp: SSI, BiSS, RS422, SPI, CANbus…

4. Vỏ bảo vệ (Housing)

   • Bảo vệ hệ thống khỏi bụi, dầu, rung động và môi trường công nghiệp khắc nghiệt.

 Nguyên lý hoạt động của encoder RLS

1. Khi trục quay hoặc thanh trượt tuyến tính di chuyển, vòng từ tính cũng di chuyển theo.

2. Các cực từ trên vòng/tấm tạo ra sự biến đổi từ trường.

3. Đầu đọc (sensor head) phát hiện sự thay đổi từ trường này.

4. Mạch điện tử xử lý tín hiệu chuyển sự thay đổi thành:

   • Xung số (incremental pulses) → đếm số xung để tính tốc độ/góc quay.

   • Mã tuyệt đối (absolute code) → xác định chính xác vị trí tuyệt đối của trục.

5. Tín hiệu được truyền đến bộ điều khiển (PLC, CNC, Robot Controller) để xử lý, điều khiển hoặc hiển thị.

Đặc điểm nổi bật

• Hoạt động ổn định trong môi trường bụi, dầu mỡ, độ rung cao nhờ công nghệ từ tính.

• Không tiếp xúc cơ khí (non-contact), nên ít mài mòn, tuổi thọ cao.

• Độ chính xác cao, độ phân giải từ 8 bit đến 21 bit.

Encoder RLS RE16 ID 04 10B 10 F 2 F 10

 Thông số kỹ thuật chính

Đường kính: 16 mm

Trục: Ø4 mm

Loại: non-contact (magnetic)

Kiểu lắp: ring + readhead

Độ phân giải

10-bit = 1024 CPR (counts per revolution)

Loại: absolute encoder

 Điện

Nguồn cấp: 5VDC

Output:

SPI / SSI (tùy version ID)

Tín hiệu digital

 Môi trường

Cấp bảo vệ: IP67

Làm việc tốt trong: bụi, dầu, rung

 Kết nối Cable: 1 mét

Loại: flying lead (không đầu jack)

Vòng từ RLS RE16ID0410B20F2P10

vòng từ RLS RE16ID0410B20F2P10. Đây là linh kiện chính hãng của RLS – A Renishaw Associate Company, được sản xuất tại Slovenia với tiêu chuẩn chất lượng cao, phù hợp cho các ứng dụng yêu cầu độ chính xác và độ bền vượt trội.

Model RE16ID0410B20F2P10 thuộc dòng RE16 Magnetic Ring của RLS.

Sản phẩm được thiết kế để kết hợp với đầu đọc encoder từ tương thích của RLS nhằm tạo tín hiệu phản hồi vị trí có độ chính xác cao cho các hệ thống điều khiển chuyển động.

Thông tin trên nhãn sản phẩm:

Hãng: RLS – A Renishaw Associate Company

Model: RE16ID0410B20F2P10

Xuất xứ: Slovenia

Loại sản phẩm: Vòng từ (Magnetic Ring)

Ứng dụng: Encoder từ, servo motor, robot, CNC

Thông số sản phẩm

Lưu ý: Các hậu tố trong mã RE16ID0410B20F2P10 (ID0410, B20, F2, P10) thể hiện các thông số cấu hình nội bộ như đường kính, kiểu từ hóa, bước cực từ và phiên bản sản phẩm. Khi đặt hàng, nên sử dụng đúng mã đầy đủ để đảm bảo tương thích với đầu đọc encoder.

Một số dòng vòng từ RLS phổ biến

Ngoài RE16ID0410B20F2P10, RLS còn cung cấp nhiều dòng vòng từ và giải pháp encoder từ khác như:

RE21 Magnetic Ring

RE22 Magnetic Ring

RE28 Magnetic Ring

RE36 Magnetic Ring

RE40 Magnetic Ring

RM08 Magnetic Ring

RM22 Magnetic Ring

Mỗi dòng được thiết kế với kích thước và cấu hình khác nhau để đáp ứng yêu cầu của từng ứng dụng trong công nghiệp.
