Đồng Hồ Đo Lưu Lượng FineTek

Đồng hồ đo lưu lượng FineTek được dùng để: đo lưu lượng nước, dầu, hóa chất, khí nén, hơi nóng, chất lỏng công nghiệp

Đồng hồ đo lưu lượng FineTek (Flowmeter) được đánh giá cao tại thị trường Việt Nam nhờ dải đo rộng, độ chính xác cao, độ bền công nghiệp và khả năng tương thích tốt với các hệ thống SCADA/PLC thông qua các giao thức truyền thông phổ biến.

Hoàng Thiên Phát phân phối chính hãng Đồng Hồ Đo Lưu Lượng FineTek , cảm biến FineTek , công tắc FineTek

Đồng hồ đo lưu lượng điện từ (Electromagnetic Flowmeter) – Dòng EPD

Đây là dòng sản phẩm phổ biến và có ứng dụng rộng rãi nhất của FineTek trong môi trường chất lỏng.

Nguyên lý hoạt động: Áp dụng định luật cảm ứng điện từ Faraday. Khi chất lỏng có độ dẫn điện chảy qua lòng ống (đóng vai trò như một vật dẫn chuyển động cắt ngang từ trường), cảm biến sẽ đo được suất điện động cảm ứng, từ đó tính ra vận tốc và lưu lượng dòng chảy.

Đặc điểm kỹ thuật nổi bật:

Thiết kế Full-bore (Lòng ống rỗng): Hoàn toàn không có bộ phận chuyển động hoặc vật cản cơ học bên trong ống. Do đó, thiết bị không gây tổn thất áp suất và không sợ bị kẹt, nghẹt rác.

Vật liệu lót (Liner): Tùy chọn đa dạng như PTFE, Teflon, hoặc Rubber (Cao su) để phù hợp với từng loại môi chất.

Vật liệu điện cực (Electrode): Thường sử dụng SS316L, Hastelloy C, Titanium… chống ăn mòn hóa học cực tốt.

Kiểu hiển thị: Phiên bản màn hình liền thân (Compact) hoặc màn hình kéo dài bằng dây cáp về tủ điện (Remote).

Ứng dụng tốt nhất: Đo lưu lượng nước sạch, nước cấp nhà máy, nước thải công nghiệp, nước thải có lẫn tạp chất thô/bùn loãng, hoặc các loại hóa chất có độ dẫn điện (≥5 uS/cm

Đồng hồ đo lưu lượng siêu âm (Ultrasonic Flowmeter) – Dòng EUM

Dòng thiết bị đo lưu lượng cao cấp sử dụng sóng siêu âm để đo lường mà không cần cắt ống (đối với dạng kẹp ngoài) hoặc lắp trực tiếp trên đường ống.

Nguyên lý hoạt động: Thường sử dụng phương pháp đo chênh lệch thời gian chuyển động của sóng siêu âm (Transit-time). Sóng siêu âm truyền xuôi dòng và ngược dòng chảy sẽ có thời gian di chuyển khác nhau, độ chênh lệch thời gian này tỷ lệ thuận với vận tốc dòng chảy.

Phân loại thiết kế:

Dạng kẹp ngoài (Clamp-on): Cảm biến được cố định bằng đai xích bên ngoài thành ống. Đây là giải pháp hoàn hảo cho các hệ thống đang hoạt động ổn định, không thể ngắt dòng chảy hoặc không thể cắt ống để lắp đặt.

Dạng chèn (Insertion) / Dạng đoạn ống (In-line): Cho độ chính xác cao hơn, chịu áp suất tốt hơn.

Ứng dụng tốt nhất: Đo lưu lượng nước tinh khiết, nước DI/RO (không dẫn điện, nơi mà đồng hồ điện từ không đo được), dầu thủy lực, dầu truyền nhiệt hoặc hóa chất lỏng đồng nhất, không chứa quá nhiều bọt khí hoặc chất rắn lơ lửng.

Đồng hồ đo lưu lượng kiểu tuabin (Turbine Flowmeter) – Dòng EPT

Nguyên lý hoạt động: Chất lỏng chảy qua làm quay các cánh quạt tuabin bên trong đồng hồ. Vận tốc quay của tuabin tỷ lệ thuận với tốc độ dòng chảy. Cảm biến từ trường bên ngoài sẽ đếm số vòng quay để tính toán ra lưu lượng.

Đặc điểm: Độ chính xác rất cao, phản hồi nhanh, thiết kế cơ khí chính xác và nhỏ gọn.

Ứng dụng tốt nhất: Chuyên dùng cho chất lỏng có độ nhớt thấp, không chứa tạp chất cặn bẩn để tránh làm kẹt cánh quạt (ví dụ: nước cất, xăng, dầu diesel, dung môi công nghiệp, nước giải khát, cồn sữa).

Công tắc lưu lượng (Flow Switch) – Dòng SP / SF

Dù không phải là đồng hồ hiển thị số đo khối lượng hay thể tích liên tục, nhưng đây là dòng thiết bị kiểm soát lưu lượng dạng ON/OFF cực kỳ quan trọng của FineTek.

Công tắc lưu lượng kiểu cánh gạt (Paddle Flow Switch – Dòng SP): Lắp trên đường ống, cánh gạt inox đưa vào lòng ống. Khi có dòng chảy đủ mạnh đẩy cánh gạt nghiêng đi, tiếp điểm relay sẽ đóng/mở. Chuyên dùng để giám sát trạng thái dòng chảy, bảo vệ bơm không bị chạy khô khi mất nước.

Công tắc lưu lượng kiểu nhiệt (Thermal Dispersion Flow Switch – Dòng SF): Không có bộ phận chuyển động, dựa trên nguyên lý chênh lệch nhiệt độ để phát hiện dòng chảy (ngay cả dòng chảy cực nhỏ). Chuyên dùng cho hóa chất hoặc chất lỏng có độ nhớt cao.

hướng dẫn chọn dòng Đồng Hồ Đo Lưu Lượng FineTek

Loại môi chất (Chất lưu)	Yêu cầu kỹ thuật	Dòng sản phẩm phù hợp
Nước thải, nước thô, bùn, hóa chất dẫn điện	Lòng ống rỗng, chống nghẹt, chống ăn mòn	Dòng Điện từ (EPD)
Nước tinh khiết, nước RO, dầu	Không được cắt ống, hệ thống không thể dừng	Dòng Siêu âm Kẹp ngoài (EUM)
Xăng, dầu DO, cồn, dung môi sạch	Cần độ chính xác cao, chất lỏng không có cặn	Dòng Tuabin (EPT)
Hệ thống bơm nước PCCC, Chiller	Chỉ cần báo có nước chảy qua để bảo vệ bơm	Công tắc lưu lượng (SP)

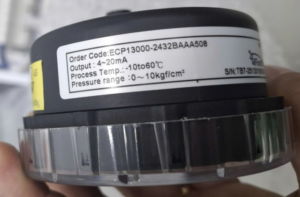

Đồng Hồ Đo Lưu Lượng FineTek ECP

Order Code (Mã đặt hàng đầy đủ): ECP13000-2432BAAA508

Output (Tín hiệu ngõ ra): 4 ~ 20mA (Tín hiệu dòng analog tiêu chuẩn công nghiệp, cấu hình Loop-powered 2 dây để truyền về PLC/Bộ hiển thị).

Process Temp. (Nhiệt độ môi chất làm việc): -10 to 60°C

Pressure range (Dải đo áp suất): 0 ~ 10kgf/cm² (Tương đương khoảng 0 ~ 10 bar hoặc 0 ~ 0.98 MPa).

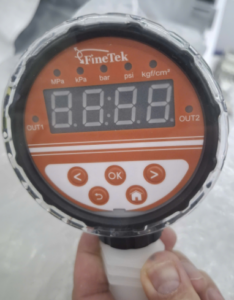

Mã ECP của FineTek đại diện cho dòng Cảm biến / Công tắc áp suất hiển thị số điện tử (Digital Pressure Switch). Dòng này vừa đóng vai trò là một bộ truyền tín hiệu áp suất liên tục (Transmitter), vừa tích hợp màn hình hiển thị tại chỗ và các ngõ ra cảnh báo (Switch).

Dựa trên cấu trúc mã hàng tiêu chuẩn của FineTek cho dòng ECP, chuỗi mã ECP13000-2432BAAA508 mang ý nghĩa kỹ thuật sau:

ECP13000: Dòng cảm biến áp suất hiển thị số kỹ thuật số (thường có màn hình LED/LCD xoay được, tích hợp các nút nhấn cài đặt cấu hình).

2432: Quy định về cấu hình chi tiết (Nguồn cấp thường là 24VDC, kiểu kết nối điện, và các chân ngõ ra phụ).

B: Ký hiệu cho dải đo áp suất (Gauge pressure – Áp suất tương đối) với thang đo cụ thể hệ Metric hoặc Bar. Ở đây nhãn ghi rõ hiển thị cứng là 0 ~ 10kgf/cm².

AAA: Quy định về vật liệu màng/vật liệu kết nối (Thường phần tiếp xúc môi chất – Wetted parts – sử dụng thép không gỉ SUS316L để chống ăn mòn và chân ren cấu hình tiêu chuẩn).

508: Mã kích thước chân ren kết nối cơ khí (Ví dụ như ren PT 1/4″, NPT 1/4″, hoặc G 1/4″ tùy theo catalogue chi tiết của dòng ECP).

Để biết thêm thông tin chi tiết về Đồng Hồ Đo Lưu Lượng FineTek , cảm biến FineTek , công tắc FineTek  vui lòng liên hệ trực tiếp tới công ty chúng tôi
