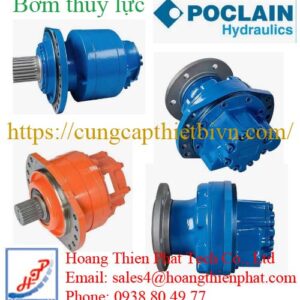

Động cơ thuỷ lực Poclain

Động cơ thuỷ lực Poclain Poclain Hydraulics là thương hiệu nổi tiếng toàn cầu đến từ Pháp, chuyên sản xuất động cơ thủy lực (hydraulic motors), bơm thủy lực, và giải pháp truyền động hydrostatic cho các ngành công nghiệp nặng, xây dựng, khai khoáng, nông nghiệp và phương tiện di động.

Đặc điểm nổi bật của Động cơ thuỷ lực Poclain

Hiệu suất cao & mô-men lớn:

Thiết kế piston hướng trục giúp tạo mô-men xoắn mạnh mẽ ở tốc độ thấp.

Hiệu suất cơ học và thể tích vượt trội, giúp tiết kiệm năng lượng.

Cấu tạo chắc chắn – độ bền cao:

Sử dụng vật liệu hợp kim chịu áp lực lớn, hoạt động ổn định trong điều kiện khắc nghiệt.

Điều khiển linh hoạt:

Hỗ trợ nhiều chế độ điều tốc, đảo chiều, phanh tích hợp, và hệ thống điều áp chính xác.

Ứng dụng đa năng:

Dùng cho máy công trình, thiết bị nâng hạ, xe chuyên dụng, tàu thủy, hệ thống truyền động bánh xe, v.v.

bơm Poclain 3H14 FOR 37-473

Số dòng độc lập (flows): 3 dòng độc lập (3 heads)

Lưu lượng dịch chuyển (displacement) tiêu chuẩn: 3 × 37 cm³/vòng (3 × 2.26 in³/vòng)

Tốc độ tối đa (RPM):
 - Liên tục: 2,550 rpm
 - Bất thường / ngắt quãng: 3,400 rpm

Áp suất tối đa: 350 bar (khoảng 5,076 psi)

Cấu tạo của bơm Poclain 3H14 FOR 37-473

Bơm Poclain 3H14 thuộc dòng bơm thủy lực hướng trục – loại nhiều khối (3 khối bơm), cấu tạo gồm các phần chính sau:

Các bộ phận chính

Cụm thân bơm (Pump Housing)

Làm bằng gang hoặc thép đúc chịu áp lực cao, chứa toàn bộ cụm piston, đĩa nghiêng và cơ cấu dẫn động.

Trục truyền động (Drive Shaft)

Nhận mô-men xoắn từ động cơ thủy lực hoặc động cơ cơ khí (diesel, điện).

Truyền chuyển động quay đến cụm block piston.

Cụm block piston (Cylinder Block / Barrel)

Gồm nhiều piston sắp xếp theo hướng trục.

Trong model 3H14, có 3 cụm block riêng biệt (3 “heads”), cho phép tạo 3 dòng lưu lượng độc lập (multi-flow).

Đĩa nghiêng (Swash Plate / Yoke Plate)

Là bộ phận tạo hành trình cho piston – khi trục quay, các piston tịnh tiến nhờ góc nghiêng của đĩa.

Góc nghiêng càng lớn, lưu lượng bơm càng cao.

Van phân phối (Valve Plate / Port Plate)

Điều khiển quá trình hút – đẩy của dầu thủy lực vào/ra từng piston.

Hệ thống làm kín (Seals, Bearings, O-rings)

Ngăn rò rỉ và giảm ma sát, giúp bơm hoạt động êm, tuổi thọ cao.

Các cổng dầu ra/vào (Ports)

Mỗi “head” (khối bơm) có 1 đầu vào và 1 đầu ra riêng, ký hiệu FOR 37-473 thường biểu thị phiên bản đặc biệt với lưu lượng khoảng 37 cm³/vòng mỗi đầu.

Nguyên lý hoạt động của bơm Poclain 3H14 FOR 37-473

Bơm hoạt động theo nguyên lý piston hướng trục có đĩa nghiêng (axial piston – swash plate principle).

Quá trình làm việc

Giai đoạn hút dầu:

Khi trục quay, piston chuyển động tịnh tiến lùi ra khỏi tâm block do đĩa nghiêng đẩy.

Áp suất giảm tạo chân không, dầu từ đường hút (inlet) chảy vào khoang piston.

Giai đoạn nén và đẩy dầu:

Khi piston quay đến nửa chu kỳ còn lại, nó bị đẩy vào trong block, dầu trong buồng bị nén.

Áp suất tăng cao, dầu bị đẩy ra đường ra (outlet).Chu trình diễn ra liên tục ở mỗi piston → tạo dòng dầu liên tục, ổn định và áp suất cao.

Với model 3H14, quá trình này diễn ra đồng thời ở 3 cụm piston độc lập, giúp bơm:

Cung cấp 3 lưu lượng riêng biệt (ví dụ: cho 3 mạch thủy lực khác nhau),

Hoặc hợp lưu để tạo tổng lưu lượng lớn hơn.
