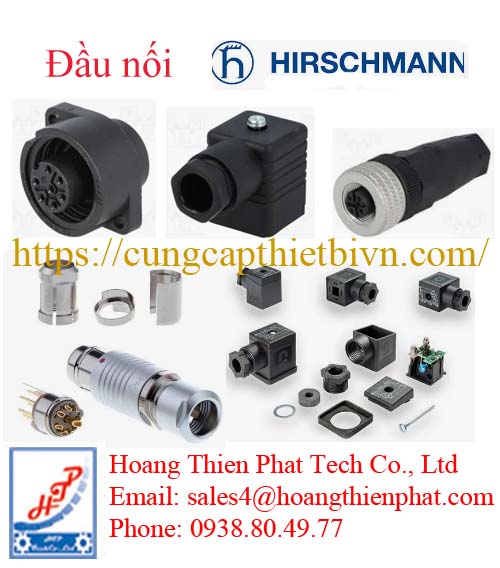

Đầu nối Hirschmann

Trong hệ thống tự động hóa, nhiều sự cố không xuất phát từ PLC, cảm biến hay switch mạng mà đến từ đầu nối điện. Một đầu nối kém chất lượng có thể gây mất tín hiệu, tiếp xúc không ổn định hoặc làm dừng toàn bộ dây chuyền sản xuất.

Đó là lý do Đầu nối Hirschmann được nhiều nhà chế tạo máy (OEM) và nhà máy công nghiệp lựa chọn. Với hơn 60 năm kinh nghiệm trong lĩnh vực kết nối công nghiệp, Hirschmann phát triển nhiều dòng DIN Connector, Valve Connector, M8 Connector, M12 Connector và các giải pháp kết nối cho Ethernet công nghiệp, đáp ứng yêu cầu làm việc liên tục trong môi trường rung động, độ ẩm và nhiệt độ khắc nghiệt.

Đầu nối Hirschmann là gì?

Đầu nối Hirschmann là các connector công nghiệp dùng để kết nối nguồn điện, tín hiệu điều khiển hoặc dữ liệu giữa thiết bị hiện trường với hệ thống điều khiển.

Sản phẩm được thiết kế theo các tiêu chuẩn quốc tế như DIN EN 175301-803 (DIN 43650), IEC và IP65/IP67, đảm bảo độ kín, chống bụi và chống nước trong môi trường công nghiệp.

Đầu nối Hirschmann được sử dụng rộng rãi cho:

Van điện từ

Cảm biến tiệm cận

Cảm biến áp suất

Công tắc áp suất

Công tắc nhiệt độ

Bộ truyền tín hiệu

PLC

I/O Module truyền thông

Thiết bị đo lường

Hệ thống Ethernet công nghiệp

Vì sao đầu nối Hirschmann được đánh giá cao?

Khác với các connector phổ thông, Đầu nối Hirschmann được tối ưu cho môi trường công nghiệp với các ưu điểm:

Tiếp điểm mạ chất lượng cao, giảm điện trở tiếp xúc.

Chống rung và chống lỏng khi thiết bị hoạt động liên tục.

Đạt cấp bảo vệ IP65, IP67 hoặc cao hơn tùy model.

Vật liệu chịu dầu, hóa chất và tia UV.

Lắp đặt nhanh, bảo trì thuận tiện.

Tuổi thọ cao, giảm chi phí thay thế.

Các dòng đầu nối Hirschmann phổ biến

DIN Connector Hirschmann

Đây là dòng sản phẩm nổi tiếng nhất của Hirschmann.

Được sử dụng cho:

Van điện từ

Van thủy lực

Van khí nén

Cảm biến áp suất

Bộ điều khiển

Đặc điểm:

Theo tiêu chuẩn DIN EN 175301-803.

Có LED báo trạng thái (tùy model).

Có mạch chống xung (Varistor, Diode, RC).

Dễ thay dây và bảo trì.

Valve Connector Hirschmann

Valve Connector Hirschmann chuyên dùng cho các cuộn coil van điện từ.

Ứng dụng:

ASCO

Bürkert

Parker

Norgren

Festo

SMC

Aventics

Ưu điểm:

Chống nước.

Chống dầu.

Chống rung.

Tăng tuổi thọ cuộn coil.

 M8 Connector Hirschmann

Đầu nối M8 thích hợp cho:

Cảm biến quang.

Cảm biến tiệm cận.

Encoder.

Thiết bị đo lường.

Có nhiều cấu hình:

3 Pin

4 Pin

Shielded

Unshielded

Đại lý Hirschmann tại Việt Nam

M12 Connector Hirschmann

Đây là dòng connector phổ biến trong các hệ thống Ethernet công nghiệp và IO-Link.

Ứng dụng:

PLC.

HMI.

Camera công nghiệp.

Robot.

Switch Ethernet.

Thiết bị mạng công nghiệp.

Có các chuẩn:

A-Code

B-Code

D-Code

X-Code

Circular Connector Hirschmann

Được sử dụng khi yêu cầu:

Chống rung mạnh.

Dòng điện lớn.

Môi trường khắc nghiệt.

Ứng dụng:

Máy công trình.

Xe chuyên dụng.

Robot.

Thiết bị ngoài trời.

Ethernet Connector Hirschmann

Dòng connector dành riêng cho truyền thông công nghiệp.

Tương thích:

PROFINET

EtherNet/IP

Modbus TCP

Industrial Ethernet

Được sử dụng cùng:

Switch Hirschmann

Router Hirschmann

Media Module Hirschmann

Hệ thống SCADA

Tiêu chí lựa chọn đầu nối Hirschmann

Để lựa chọn đúng Đầu nối Hirschmann, cần xác định:

Loại thiết bị cần kết nối.

Điện áp và dòng điện làm việc.

Số chân (Pin).

Chuẩn kết nối (DIN, M8, M12…).

Cấp bảo vệ IP.

Nhiệt độ môi trường.

Có cần LED báo trạng thái hoặc mạch bảo vệ hay không.

Việc lựa chọn đúng model sẽ giúp tăng độ ổn định của hệ thống và kéo dài tuổi thọ thiết bị.

Đầu Nối Van Điện Từ (Solenoid Valve Connectors – GDM Series)

Các dòng này được phân loại theo hình dạng (Form A, B, C) và tính năng điện tử đi kèm:

Form A (Khoảng cách chân 18mm – Chuẩn DIN EN 175301-803 / ISO 4400)

Tiêu chuẩn (Field Attachable – Tự đấu dây):

GDM 2011 Schwarz (Black) / Grau (Grey): 2 chân + PE (tiếp địa), cổ cáp PG11 (cáp 6-9mm), điện áp 250V AC/DC, dòng 16A.

GDM 3011 Schwarz / Grau: 3 chân + PE, cổ cáp PG11, điện áp 250V AC/DC.

GDM 2009 / GDM 3009: Tương tự GDM 2011/3011 nhưng dùng cổ cáp nhỏ hơn PG9 (cáp 4.5-7mm).

GDM 2014 / GDM 3014: Dùng chuẩn ren ống 1/2″ NPT.

Tích hợp mạch hiển thị LED / Bảo vệ:

GDM21F6-V24-10D: Tích hợp LED hiển thị trạng thái (24V AC/DC) + mạch bảo vệ varistor.

GDM 2011 LED 24: Có đèn báo LED màu đỏ/xanh dùng cho điện áp 24V DC.

GDM 2011 LED 230: Có đèn báo LED dùng cho điện áp nguồn 230V AC.

Form B (Khoảng cách chân 10mm hoặc 11mm)

GMN 209: 2 chân + PE, Form B (Chuẩn công nghiệp – 11mm), PG9.

VMD 2011: Form B chuẩn DIN (10mm).

Form C (Khoảng cách chân 8mm hoặc 9.4mm – Cỡ nhỏ)

GCN 2000: Form C (8mm), Micro connector cho van khí nén siêu nhỏ.

C21F-A24 / C31F-A24: Form C tích hợp mạch bảo vệ và đèn báo 24V.

Đầu Nối Tròn Cảm Biến & Encoder (Circular Connectors)

Chuẩn Metric M8 / M12 (Dòng E-Series)

M8 Field Attachable (Đấu dây tại chỗ):

ELKA 3008 V: Đầu cái M8 thẳng, 3-pin, bắt vít (screw termination).

ELKA 4008 V: Đầu cái M8 thẳng, 4-pin, bắt vít.

ELWIKA 4008 V: Đầu cái M8 góc vuông 90 độ, 4-pin.

M12 Field Attachable:

ELKA 4012 K PG7: Đầu cái M12 thẳng, 4-pin, cổ cáp PG7.

ELKA 5012 K PG9: Đầu cái M12 thẳng, 5-pin (dùng cho tín hiệu CANopen/Profibus/Encoder).

ELWIKA 4012 K PG7: Đầu cái M12 vuông 90 độ, 4-pin.

Dây đúc sẵn (Molded Cordsets):

E2KM-S4012-3M: Cáp M12 đầu cái đúc sẵn dây dài 3m.

Dòng Chịu Lực Kim Loại / Nhựa (CA, CM & NR Series)

CA Series (Vỏ nhựa chịu lực, IP67, khóa vặn):

CA 3 LS: Đầu đực CA 3-pin + PE (4 cực) bắt cáp.

CA 3 LD: Đầu cái CA 3-pin + PE bắt cáp.

CA 6 LS / CA 6 LD: Dạng 6-pin + PE (7 cực) cho tín hiệu điều khiển nhiều kênh.

NR Series (Vỏ kim loại công nghiệp nặng):

NR 61 ME: Đầu nối tròn kim loại 6 chân + PE.

Đầu Nối Nguồn & Tín Hiệu Vuông/Chữ Nhật (ST & G Series)

ST Series (Power Connectors – Chịu tải cao)

STAK 3 / STAS 3: Đầu nối nguồn 3-pin + PE (STAK = Đầu cái, STAS = Đầu đực), dùng cấp nguồn cho động cơ nhỏ, bộ biến tần, thiết bị ngoài trời.

STAK 2 / STAS 2: Dạng 2-pin + PE.

G Series (Compact Rectangular)

G 4 A 1M / G 4 W 1F: Đầu nối chữ nhật nhỏ 4-pin (thẳng hoặc vuông 90 độ), ứng dụng trong các bộ cảm biến quang, cảm biến siêu âm công nghiệp.

Phụ Kiện Đệm Chống Nước & Ốc Xiết (Gaskets & Screws)

Khi đặt mua các mã GDM, nhà máy thường mua kèm phụ kiện đệm làm kín:

GDM 3-7 NBR: Đệm cao su NBR dạng phẳng cho Form A.

GDM 3-16 NBR: Đệm dạng viền (Profile gasket) đạt chuẩn IP67.

GDM 3011-7 / GDM 3011 RF-1: Ốc siết trung tâm M3 (thép không gỉ hoặc nhựa vặn tay).

Câu hỏi thường gặp

Đầu nối Hirschmann có dùng được cho van điện từ của nhiều hãng không?

Có. Nhiều dòng DIN Connector và Valve Connector của Hirschmann tương thích với coil van của ASCO, Bürkert, Parker, Norgren, Festo và nhiều thương hiệu khác nếu đúng chuẩn kết nối.

Đầu nối Hirschmann có chống nước không?

Có. Tùy model, sản phẩm đạt cấp bảo vệ IP65 hoặc IP67, phù hợp với môi trường công nghiệp.

Đầu nối M12 Hirschmann có dùng cho Ethernet công nghiệp không?

Có. Các dòng M12 D-Code hoặc X-Code được thiết kế cho mạng Industrial Ethernet như PROFINET và EtherNet/IP.

Có thể thay thế đầu nối Hirschmann bằng connector phổ thông không?

Có thể về mặt cơ khí nếu đúng chuẩn, nhưng để đảm bảo độ ổn định, tuổi thọ và khả năng chống nhiễu, nên sử dụng đúng đầu nối Hirschmann chính hãng.
