Mô tả

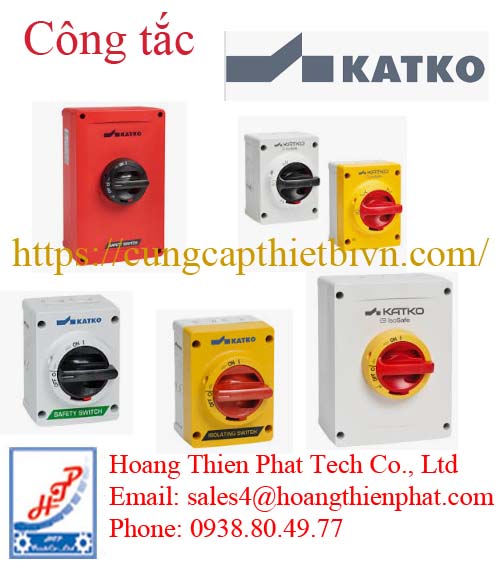

Công tắc KATKO KEM 3160 YR MF03

Công tắc KATKO KEM 3160 YR MF03 là Công tắc an toàn (Safety Switch) / Công tắc cách ly (Disconnect Switch) loại 3 cực, chuyên dụng cho các hệ thống công nghiệp có công suất cao.

KEM 3160:

KEM: Dòng công tắc có vỏ làm bằng vật liệu Polycarbonate cao cấp (chịu va đập mạnh, chống tia UV và chống ăn mòn).

3160: Chỉ số dòng định mức. Ở đây thiết bị có khả năng chịu tải định mức lên đến 160A (theo tiêu chuẩn AC-21).

Y/R (Yellow/Red): Tay cầm màu Vàng/Đỏ. Đây là màu quy chuẩn cho các thiết bị ngắt khẩn cấp (Emergency Stop), giúp dễ dàng nhận diện trong tình huống nguy hiểm.

MF03: Ký hiệu loại kích thước vỏ hộp (Enclosure size). Loại vỏ MF03 của KATKO có không gian rộng rãi để đấu nối cáp lớn.

3-polig: Loại 3 cực (phù hợp cho hệ thống điện 3 pha).

Thông số kỹ thuật Công tắc KATKO KEM 3160 YR MF03

Thông số này cực kỳ quan trọng để đảm bảo thiết bị không bị cháy nổ khi vận hành:

AC-21 (200A): Khả năng đóng ngắt cho tải trở (không có cảm ứng) hoặc tải hỗn hợp nhẹ. Ở mức này, nó chịu được dòng lên tới 200A.

AC-23 (135A/75kW): Khả năng đóng ngắt cho tải động cơ (tải có tính cảm cao). Đây là thông số thực tế khi bạn dùng để điều khiển trực tiếp các động cơ lớn. Nó có thể chịu được dòng 135A, tương đương với động cơ công suất khoảng 75kW tại điện áp 400V.

 Đặc điểm vật lý và an toàn

Chất liệu: Vỏ nhựa Polycarbonate bền bỉ, đạt chuẩn IP65 (chống bụi và tia nước áp lực thấp từ mọi phía), phù hợp lắp đặt cả trong nhà lẫn ngoài trời.

Cơ chế an toàn: Tay cầm có thể khóa bằng ổ khóa (Padlockable) ở vị trí OFF để đảm bảo an toàn cho kỹ thuật viên khi bảo trì máy móc (quy trình LOTO).

Kích thước: Mã MF03 thường có kích thước khoảng 280 x 190 x 130 mm, thiết kế chắc chắn để chịu được môi trường công nghiệp khắc nghiệt.

Công tắc KATKO KEM 3200 Y/R MF03

KEM 3200 Y/R MF03 – một phiên bản mạnh mẽ hơn so với dòng KEM 3160 mà chúng ta vừa xem xét. Điểm khác biệt lớn nhất nằm ở khả năng chịu tải của tiếp điểm.

Giải mã thông số kỹ thuật (Spec Breakdown)

Mã hàng (Part Number): 103-009-489.

Model: KEM 3200 Y/R MF03.

Dòng định mức (Current Rating):

AC-21 (200A): Khả năng đóng ngắt tải thuần trở (như hệ thống sưởi, chiếu sáng).

AC-23 (200A): Đây là điểm cực kỳ ấn tượng. So với dòng 3160 chỉ đạt 135A ở chế độ AC-23, thì model 3200 này cho phép đóng ngắt trực tiếp các động cơ công suất lớn với dòng tải lên đến 200A (tương đương động cơ khoảng 110kW ở điện áp 400V).

Số cực: 3-polig (3 cực), dùng cho điện 3 pha.

Màu sắc: Vàng/Đỏ (Yellow/Red) – chuyên dụng cho chức năng ngắt khẩn cấp.

 Đặc điểm cấu tạo

Vỏ hộp MF03: Được làm từ nhựa Polycarbonate (PC). Đây là loại nhựa kỹ thuật có khả năng chịu nhiệt cao, chống va đập cực tốt và không bị giòn gãy dưới tác động của tia UV (phù hợp lắp ngoài trời).

Kích thước vỏ: MF03 là loại vỏ có kích thước lớn (khoảng 280 x 190 x 130 mm), tạo không gian thoải mái để uốn cáp và đấu nối các đầu cos lớn cho dòng 200A.

Cấp bảo vệ IP65: Chống bụi hoàn toàn và chống được các tia nước từ mọi hướng.

Ứng dụng Công tắc KATKO

Thiết bị này thường được dùng làm:

Công tắc nguồn chính cho máy sản xuất công nghiệp.

Bộ cách ly an toàn cho các hệ thống quạt công nghiệp hoặc máy bơm công suất lớn.

Sử dụng trong các nhà máy thực phẩm, xử lý nước hoặc các tòa nhà thương mại lớn nhờ độ bền và tính thẩm mỹ của vỏ nhựa cao cấp.

Bảng so sánh thông số kỹ thuật Công tắc KATKO

Đặc điểm	KEM 3160 YR MF03	KEM 3200 YR MF03
Mã hàng (Part No.)	103-012-773	103-009-489
Dòng AC-21 (Tải trở)	200A	200A
Dòng AC-23 (Tải động cơ)	135A	200A
Công suất tương ứng	Khoảng 75kW (tại 400V)	Khoảng 110kW (tại 400V)
Số cực	3 cực	3 cực
Loại vỏ / Kích thước	MF03 (Nhựa Polycarbonate)	MF03 (Nhựa Polycarbonate)
Cấp bảo vệ	IP65	IP65
Màu tay cầm	Vàng/Đỏ (Ngắt khẩn cấp)	Vàng/Đỏ (Ngắt khẩn cấp)

Nên chọn loại nào?

Chọn KEM 3160: Khi bạn cần tối ưu chi phí và tải thực tế của hệ thống không vượt quá 135A (đối với động cơ). Đây là mức phổ biến cho nhiều dây chuyền sản xuất.

Chọn KEM 3200: Khi hệ thống yêu cầu công suất lớn (trên 75kW) hoặc khi bạn muốn một mức dự phòng an toàn cao hơn để đảm bảo thiết bị hoạt động liên tục trong môi trường đóng ngắt thường xuyên.
