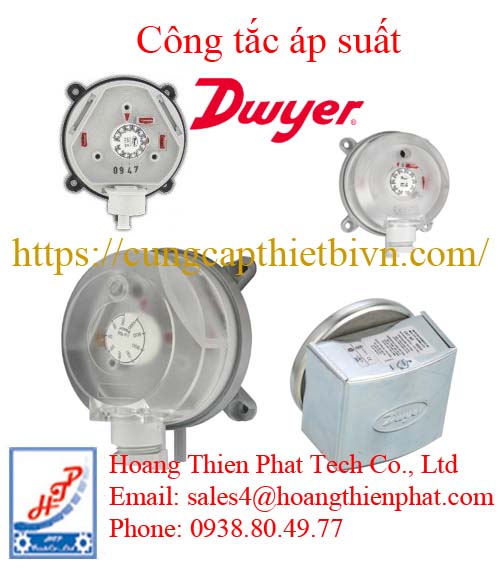

Công tắc áp suất Dwyer

Công tắc áp suất (pressure switch) của Dwyer là thiết bị dùng để đóng/ngắt điện khi áp suất đạt ngưỡng cài đặt, rất phổ biến trong HVAC và hệ thống công nghiệp.

Cấu tạo cơ bản Công tắc áp suất Dwyer

Cảm biến áp suất (diaphragm / piston)

Nhận áp suất từ môi chất (khí/nước)

Lò xo (spring)

Tạo lực đối kháng → dùng để chỉnh ngưỡng áp

Vít chỉnh (setpoint adjustment)

Điều chỉnh áp suất đóng/ngắt

Công tắc điện (micro switch)

Đóng/mở tiếp điểm NO/NC

Vỏ bảo vệ

Nhựa hoặc kim loại, chống bụi/ẩm

Nguyên lý hoạt động Công tắc áp suất Dwyer

Hoạt động theo nguyên tắc so sánh áp suất với giá trị cài đặt (setpoint)

Áp suất tác động lên màng (diaphragm)

Khi áp suất tăng → màng bị đẩy

Lực này thắng lực lò xo (đã cài đặt)

→ Kích hoạt micro switch

→ Đóng hoặc ngắt mạch điện

 Khi áp suất giảm:

Lò xo đẩy ngược lại

Công tắc trở về trạng thái ban đầu

Các loại phổ biến của Công tắc áp suất Dwyer

Công tắc áp suất cho chất lỏng và khí (Process Pressure Switches)

Dùng cho các ứng dụng chịu áp suất cao hơn hoặc môi trường chất lỏng (nước, dầu, hóa chất).

Series CXA (Water Pump Pressure Switch):

Đặc điểm: Chuyên dụng cho máy bơm nước, thiết kế đơn giản, chịu tải tốt.

Model tiêu biểu: CXA-1 (Dải 15 – 80 psi).

Series DXW (Differential Pressure Switch):

Đặc điểm: Sử dụng màng ngăn chịu được sự chênh lệch áp suất giữa hai đường ống chất lỏng.

Series A6 (Subminiature Pressure Switch):

Đặc điểm: Kích thước siêu nhỏ, thường lắp trực tiếp trên các đường ống của máy móc công nghiệp.

Dòng Mercoid® (Công tắc áp suất công nghiệp nặng)

Dwyer sở hữu thương hiệu Mercoid, nổi tiếng với các thiết bị chịu được môi trường cực kỳ khắc nghiệt.

Series DA/DS: * Đặc điểm: Có mặt hiển thị dải cài đặt rõ ràng bên ngoài vỏ, độ bền cơ học cực cao.

Model tiêu biểu: DA-31-153-2 (Dải 0 – 50 psi).

Series SA1100: Công tắc áp suất kín tuyệt đối, thường dùng trong nhà máy hóa chất hoặc dầu khí.

Công tắc áp suất điện tử (Digital Pressure Switches)

Kết hợp giữa cảm biến áp suất và relay đóng ngắt với màn hình hiển thị số.

Series EDA: * Đặc điểm: Một thiết bị tích hợp 3 trong 1 (Đồng hồ hiển thị + Công tắc + Truyền tín hiệu 4-20mA).

Model tiêu biểu: EDA-W111-E10 (Vỏ chống chịu thời tiết).

Công tắc áp suất Dwyer Instruments bị lỗi – nguyên nhân & cách xử lý

Không đóng/ngắt (không hoạt động)

Nguyên nhân:

Không có áp vào

Setpoint chỉnh sai

Màng (diaphragm) bị rách hoặc kẹt

Micro switch hỏng

Cách xử lý:

Kiểm tra nguồn áp có vào chưa

Điều chỉnh lại setpoint

Dùng đồng hồ đo kiểm tra tiếp điểm (NO/NC)

Thay công tắc nếu hỏng bên trong

 Đóng/ngắt sai áp (không đúng ngưỡng)

Nguyên nhân:

Cài đặt sai

Lò xo bị yếu / lệch

Thiết bị bị lệch chuẩn (drift)

Cách xử lý:

Cài lại áp đúng yêu cầu

Hiệu chuẩn lại

Nếu lệch nhiều → nên thay mới

Phản hồi chậm / không ổn định

Nguyên nhân:

Đường ống bị tắc (bụi, nước)

Áp suất dao động mạnh

Lắp sai vị trí

Cách xử lý:

Vệ sinh đường ống

Lắp thêm giảm chấn (snubber)

Lắp đúng hướng khuyến cáo

 Bị kẹt do môi trường

Nguyên nhân:

Nước ngưng tụ trong ống

Bụi bẩn / dầu bám

Môi trường ẩm cao

Cách xử lý:

Lắp bẫy nước (drain trap)

Dùng filter

Chọn loại có IP cao hơn

Lỗi điện (không có tín hiệu ra)

Nguyên nhân:

Đấu dây sai NO/NC

Tiếp điểm cháy

Đứt dây

 Cách xử lý:

Kiểm tra sơ đồ đấu dây

Đo continuity bằng đồng hồ

Thay contact nếu cháy
