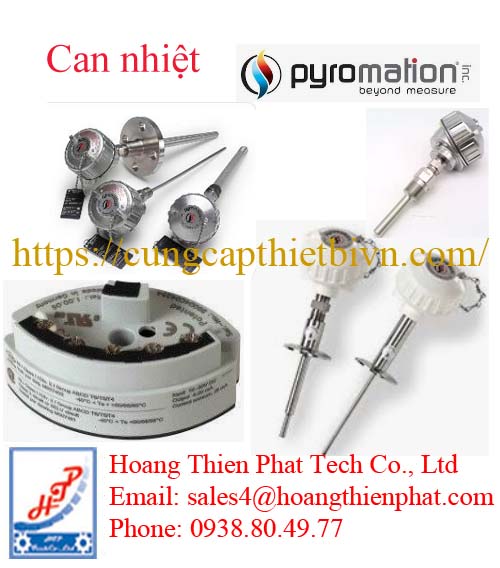

Nếu Can nhiệt Pyromation nổi bật với khả năng đo nhiệt độ cao và phản hồi nhanh, thì Cảm biến nhiệt độ Pyromation lại được đánh giá cao ở độ chính xác, độ ổn định và khả năng ứng dụng trong các quy trình kiểm soát nghiêm ngặt. Việc kết hợp cả hai dòng sản phẩm trong cùng một hệ thống sẽ giúp doanh nghiệp tối ưu hiệu quả đo lường và nâng cao độ tin cậy cho toàn bộ dây chuyền sản xuất

Hướng Dẫn Lắp Đặt Can Nhiệt Đúng Kỹ Thuật

Việc lựa chọn đúng can nhiệt (Thermocouple) mới chỉ là bước đầu. Nếu lắp đặt không đúng kỹ thuật, sai số đo có thể tăng lên, thời gian phản hồi chậm hơn và tuổi thọ cảm biến giảm đáng kể. Đối với các dự án công nghiệp, việc tuân thủ đúng quy trình lắp đặt can nhiệt giúp hệ thống điều khiển hoạt động ổn định và hạn chế chi phí bảo trì.

Xác định đúng vị trí đo nhiệt độ

Trước khi lắp đặt, cần lựa chọn vị trí có khả năng phản ánh chính xác nhiệt độ của môi trường cần đo.

Không nên lắp:

Quá gần thành đường ống.

Ngay sau van điều khiển.

Gần cửa hút hoặc cửa xả.

Vị trí có dòng chảy rối mạnh.

Nên lắp tại đoạn dòng chảy ổn định để đầu đo tiếp xúc với nhiệt độ trung bình của lưu chất.

Chọn chiều dài đầu dò phù hợp

Chiều dài đầu dò ảnh hưởng trực tiếp đến độ chính xác.

Thông thường:

Đầu cảm biến nên nằm giữa dòng lưu chất.

Không nên chỉ chạm vào thành ống.

Chiều dài cắm tối thiểu khoảng 8–10 lần đường kính đầu dò.

Ví dụ: Đầu dò Ø6 mm → chiều dài cắm tối thiểu khoảng 50–60 mm.

Hướng lắp can nhiệt

Lắp ngang

Đây là phương án phổ biến nhất.

Ưu điểm:

Dễ bảo trì.

Đầu đo nằm giữa dòng chảy.

Ít chịu ảnh hưởng nhiệt từ thành ống.

Lắp nghiêng

Áp dụng khi đường ống nhỏ hoặc không đủ chiều dài lắp ngang.

Góc nghiêng khoảng 30–45° giúp tăng chiều dài tiếp xúc với lưu chất.

Lắp từ trên xuống

Thường dùng cho:

Bồn chứa

Bể hóa chất

Thiết bị phản ứng

Đầu đo phải luôn ngập trong môi trường cần đo.

Sử dụng Thermowell khi cần thiết

Đối với hệ thống:

Áp suất cao

Nhiệt độ cao

Dòng chảy lớn

Hóa chất ăn mòn

nên lắp Thermowell trước rồi mới đưa can nhiệt vào.

Lợi ích:

Bảo vệ đầu dò.

Dễ thay thế cảm biến.

Không phải dừng hệ thống khi bảo trì.

Siết ren đúng lực

Nếu sử dụng kết nối ren:

Làm sạch ren trước khi lắp.

Dùng băng tan hoặc keo làm kín phù hợp.

Siết đúng mô-men khuyến nghị.

Không nên siết quá mạnh vì có thể:

Nứt đầu nối.

Biến dạng Thermowell.

Gây khó khăn khi tháo sau này.

Lắp đúng chiều của Thermowell

Đầu thuôn nhỏ của Thermowell luôn hướng vào dòng lưu chất.

Không nên lắp ngược vì:

Tăng lực cản dòng chảy.

Làm giảm độ chính xác.

Tăng nguy cơ rung động.

Đi dây tín hiệu đúng kỹ thuật

Đối với can nhiệt (Thermocouple):

Phải sử dụng dây bù (Compensation Cable) hoặc dây nối Thermocouple đúng chủng loại.

Không thay bằng dây điện thông thường.

Ví dụ:

Type K → dây bù Type K.

Type J → dây bù Type J.

Sai loại dây sẽ gây sai số nhiệt độ đáng kể.

Tránh nhiễu điện

Không đi dây can nhiệt chung với:

Dây nguồn 380 VAC.

Dây động cơ.

Biến tần.

Cáp lực.

Nên:

Đi trong máng riêng.

Sử dụng cáp chống nhiễu.

Nối đất đúng quy định.

Kiểm tra cực tính

Thermocouple có cực dương (+) và cực âm (−).

Nếu đấu ngược cực:

Nhiệt độ sẽ hiển thị sai.

Bộ điều khiển có thể báo lỗi.

Hệ thống điều khiển PID hoạt động không ổn định.

Lắp transmitter nếu truyền tín hiệu xa

Khi khoảng cách từ cảm biến đến PLC hoặc DCS lớn (thường trên 30–50 m), nên sử dụng temperature transmitter để chuyển đổi tín hiệu sang 4–20 mA hoặc HART.

Điều này giúp:

Giảm nhiễu.

Tăng độ ổn định.

Dễ tích hợp với hệ thống điều khiển.

Hiệu chuẩn sau khi lắp đặt

Sau khi hoàn thành:

Kiểm tra độ kín.

Đo điện trở cách điện (nếu cần).

So sánh với nhiệt kế chuẩn.

Kiểm tra giá trị hiển thị trên PLC hoặc DCS.

Theo dõi trong quá trình chạy thử.

Những lỗi thường gặp khi lắp đặt can nhiệt
