Mô tả

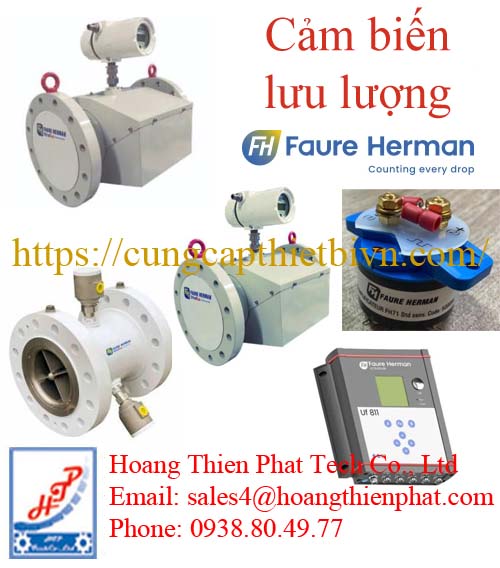

Cảm biến lưu lượng Faure Herman

Cảm biến lưu lượng Faure Herman là thành phần quan trọng trong các giải pháp đo chất lỏng của Faure Herman, đặc biệt tại những hệ thống yêu cầu biến chuyển động của dòng lưu chất thành tín hiệu điện có độ ổn định cao. Thay vì chỉ tập trung vào phần hiển thị bên ngoài, việc hiểu đúng cảm biến, pickup và phần tử đo giúp lựa chọn thiết bị thay thế chính xác hơn.

Faure Herman Việt Nam hiện phát triển cả công nghệ turbine xoắn và siêu âm. Vì vậy khái niệm Cảm biến lưu lượng Faure Herman có thể liên quan đến pickup coil của turbine, transducer siêu âm hoặc cụm phần tử đo tùy từng dòng sản phẩm.

Đại lý Faure Herman tại Việt Nam

Cảm biến là mắt xích đầu tiên của chuỗi đo Faure Herman

Một hệ thống Lưu lượng kế Faure Herman có thể hình dung theo chuỗi:

Dòng chất lỏng → phần tử cảm nhận → tín hiệu → xử lý → lưu lượng/thể tích → hệ thống hiển thị hoặc điều khiển.

Nếu dữ liệu ngay tại phần tử cảm nhận không ổn định, kết quả phía sau cũng sẽ bị ảnh hưởng. Vì vậy Cảm biến lưu lượng Faure Herman có vai trò trực tiếp đối với chất lượng phép đo.

Ở dòng turbine Heliflu™, chất lỏng làm rotor quay. Các nam châm được bố trí trên rotor tương tác với pickup coil để tạo xung điện. Các xung thu được tỷ lệ với thể tích chất lỏng đi qua thiết bị.

Đây là một nguyên lý tương đối trực quan nhưng đòi hỏi thiết kế cơ khí, rotor, bearing và hệ thống pickup có độ chính xác cao.

Cảm biến lưu lượng Faure Herman dạng pickup coil

Với turbine flowmeter, pickup coil là thành phần đặc biệt đáng chú ý.

Khi rotor quay, từ trường của nam châm thay đổi tại vị trí pickup. Cảm biến lưu lượng Faure Herman nhận sự thay đổi này và tạo tín hiệu điện tương ứng.

Tần số tín hiệu sau đó được liên hệ với lưu lượng bằng K-factor của cụm đo. Trong tài liệu CTA, Faure Herman biểu diễn lưu lượng tức thời theo tần số tín hiệu và K-factor; tổng thể tích được xác định từ tổng số xung và cùng hệ số hiệu chuẩn.

Vì thế K-factor không nên được xem như một con số có thể tùy ý thay đổi. Nó liên quan trực tiếp đến đặc tính của cụm đo đã được hiệu chuẩn.

Các dòng transducer probe Faure Herman

Danh mục tài liệu chính thức của hãng cho thấy Faure Herman có nhiều tài liệu riêng cho transducer probe, chẳng hạn:

SE 1815 High Performance ATEX

SE 1815 Standard ATEX

SXN-M-1524/05/10

KIT SE 1595 Standard

KIT SE 1790 High Performance

KIT SE 1790 Standard

KIT SE 1791 Standard.

Những mã này rất đáng chú ý khi tìm Cảm biến lưu lượng Faure Herman thay thế, bởi trong nhiều trường hợp khách hàng không cần thay toàn bộ đồng hồ mà chỉ cần xác định đúng sensor, probe hoặc detection assembly.

Phân loại cảm biến lưu lượng Faure Herman

Tùy thuộc vào nguyên lý hoạt động của dòng đồng hồ (Turbine hoặc Siêu âm), Faure Herman cung cấp các dòng cảm biến tương ứng:

Cảm biến xung / Đầu dò Turbine (Pick-off Sensor / Pulse Sensor)

Dùng cho các dòng đồng hồ Turbine xoắn Heliflu® (TZN, TLM, TLD):

Nguyên lý: Cảm biến tiệm cận điện từ (Inductive/Reluctance Pick-off) lắp trên thân đồng hồ. Khi các cánh quạt của Rotor xoắn quay qua đầu cảm biến, nó sẽ phát ra chuỗi tín hiệu xung (Pulse) tần số tỷ lệ thuận với tốc độ dòng chảy.

Đặc tính:

Cung cấp dạng tín hiệu xung kép (Dual Pulse Output) đáp ứng tiêu chuẩn API MPMS Chapter 5.3 và IP 252 (giúp phát hiện lỗi tín hiệu và đảm bảo tính toàn vẹn dữ liệu giao nhận thương mại).

Chuẩn chống cháy nổ ATEX/IECEx Ex d hoặc Ex ia cho vùng nguy hiểm (Zone 0, Zone 1).

Cảm biến siêu âm (Ultrasonic Transducer)

Dùng cho các dòng đồng hồ siêu âm FH4500 / FH83 / UF 800:

Nguyên lý: Cảm biến phát và nhận chùm sóng siêu âm theo chiều xuôi và ngược dòng chảy để đo chênh lệch thời gian quá cảnh (Transit-time difference).

Đặc tính:

Thiết kế Wet/Dry Transducer: Có thể thay thế hoặc bảo trì cảm biến trực tiếp mà không cần dừng hệ thống hay xả rỗng đường ống (Hot-swappable under pressure).

Khả năng chống nhiễu tín hiệu cao, hoạt động ổn định trên các chất lỏng có độ nhớt biến động hoặc chứa cặn nhỏ.

Cảm biến lưu lượng Faure Herman trong môi trường nguy hiểm

Các hệ thống dầu, nhiên liệu và hydrocarbon có thể được lắp đặt tại khu vực yêu cầu tiêu chuẩn phòng nổ.

Nhà cung cấp Faure Herman tại Việt Nam cung cấp các lựa chọn pickup coil explosion-proof hoặc intrinsically safe tùy ứng dụng. Cấu hình thiết bị cũng có thể sử dụng một, hai hoặc ba pickup tùy yêu cầu của hệ thống.

Vì vậy khi báo giá Cảm biến lưu lượng Faure Herman, không nên chỉ dựa trên kích thước bên ngoài hoặc series lưu lượng kế.

Cần kiểm tra đầy đủ model sensor, model flowmeter, hazardous area classification, kiểu tín hiệu, preamplifier nếu có và thông tin nameplate.

Cảm biến siêu âm Faure Herman hoạt động khác turbine

Không phải mọi Cảm biến lưu lượng Faure Herman đều sử dụng từ trường và rotor.

Ở lưu lượng kế ultrasonic, các transducer phát và nhận tín hiệu siêu âm. Tín hiệu truyền theo chiều dòng chảy và ngược chiều dòng chảy có thời gian truyền khác nhau. Chênh lệch thời gian này tỷ lệ với vận tốc dòng chất lỏng.

Ưu điểm quan trọng của công nghệ này là có thể xây dựng hệ thống không sử dụng rotor cơ khí. Một số cấu hình transducer còn có thể được bố trí bên ngoài đường ống.

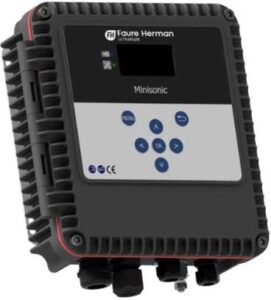

Đại lý Faure Herman tại Việt Nam phát triển nhiều dòng ultrasonic như FH Sonic, FH83Neo, Minisonic, Minisonic II và UF800 Series, tạo ra phạm vi lựa chọn rộng cho Cảm biến lưu lượng Faure Herman trong các hệ thống đo khác nhau.

Cảm biến lưu lượng Faure Herman trong ngành hàng không

Hàng không là một trong những lĩnh vực có yêu cầu rất đặc thù đối với cảm biến.

Faure Herman cung cấp flowmeter cho kiểm soát nhiên liệu động cơ, theo dõi tiêu thụ nhiên liệu và giám sát lưu lượng chất làm mát của hệ thống avionics, fuel cell hoặc battery.

Trong những hệ thống này, Cảm biến lưu lượng Faure Herman phải làm việc trong điều kiện giới hạn về trọng lượng, kích thước và yêu cầu độ tin cậy cao.

Kinh nghiệm lâu năm trong aerospace cũng là một yếu tố tạo nên sự khác biệt của Faure Herman so với nhiều hãng chỉ tập trung vào flowmeter công nghiệp tiêu chuẩn.

Vai trò của cảm biến trong Heliflu TZN

Heliflu™-TZN là ví dụ điển hình cho việc phối hợp giữa cơ khí chính xác và hệ thống cảm nhận.

Dòng chảy tác động lên rotor xoắn, rotor tạo chuyển động quay, nam châm tạo biến thiên từ trường và Cảm biến lưu lượng Faure Herman chuyển hiện tượng đó thành tín hiệu.

Tuy nhiên độ chính xác cuối cùng không chỉ phụ thuộc sensor. Hình dạng rotor, bearing, cartridge, điều kiện dòng chảy, hiệu chuẩn và xử lý tín hiệu đều tham gia vào chuỗi đo.

Đó là lý do khi Heliflu TZN xuất hiện lỗi đo, không nên mặc định rằng sensor là nguyên nhân duy nhất.

Khi nào cần kiểm tra cảm biến lưu lượng Faure Herman?

Trong quá trình vận hành, người dùng nên chú ý khi tín hiệu lưu lượng mất hoàn toàn, giá trị dao động bất thường, lưu lượng hiển thị bằng 0 dù chất lỏng vẫn đang chảy hoặc kết quả đo khác đáng kể so với thiết bị tham chiếu.

Tuy nhiên cần kiểm tra toàn bộ hệ thống trước khi kết luận Cảm biến lưu lượng Faure Herman bị hỏng.

Với turbine, rotor bị kẹt, bearing mòn, cặn bẩn, dây tín hiệu hoặc preamplifier đều có thể tạo triệu chứng tương tự lỗi pickup. Với ultrasonic, tình trạng transducer, vị trí lắp đặt, coupling và điều kiện đường ống cũng ảnh hưởng tới chất lượng tín hiệu.

Những thông tin cần có khi mua cảm biến thay thế

Để xác định đúng Cảm biến lưu lượng Faure Herman, nên cung cấp hình ảnh nameplate của flowmeter và sensor hiện tại. Nếu còn tài liệu commissioning hoặc calibration certificate, nên gửi kèm để đối chiếu.

Các thông tin quan trọng gồm model, serial number, series lưu lượng kế, kích thước, fluid, temperature, pressure, hazardous area, loại pickup/transducer và yêu cầu output.

Đối với Đồng hồ đo lưu lượng Faure Herman cũ đã hoạt động nhiều năm, serial number đặc biệt hữu ích vì cấu hình của thiết bị có thể khác nhau theo thời điểm sản xuất.

Cảm biến lưu lượng Faure Herman và vấn đề hiệu chuẩn

Thay sensor không phải lúc nào cũng đồng nghĩa thiết bị có thể lập tức hoạt động với độ chính xác ban đầu.

Với turbine, K-factor được xác định trong quá trình calibration và đóng vai trò chuyển đổi số xung thành lưu lượng hoặc thể tích.

Faure Herman cũng có FH Lab chuyên về hiệu chuẩn flowmeter và cung cấp khả năng kiểm tra thiết bị bằng hydrocarbon trong các điều kiện vận hành thực tế.

Do đó với hệ thống custody transfer hoặc ứng dụng có yêu cầu sai số nghiêm ngặt, việc kiểm tra lại calibration sau sửa chữa hoặc thay đổi cụm đo là vấn đề cần được xem xét.

Kết hợp cảm biến với đồng hồ đo lưu lượng Faure Herman

Cảm biến lưu lượng Faure Herman, Lưu lượng kế Faure Herman và Đồng hồ đo lưu lượng Faure Herman có mối liên hệ trực tiếp với nhau.

Cảm biến đảm nhận bước thu nhận thông tin vật lý. Cụm flowmeter tạo điều kiện đo và xác định mối quan hệ giữa dòng chảy với tín hiệu. Bộ điện tử tiếp tục xử lý dữ liệu để tạo ra giá trị mà người vận hành hoặc hệ thống điều khiển có thể sử dụng.

Việc lựa chọn đúng từng thành phần vì thế rất quan trọng đối với toàn bộ chuỗi đo.

Cảm biến lưu lượng Faure Herman cho giải pháp đo chuyên nghiệp

Với kinh nghiệm phát triển flowmeter từ năm 1925, Faure Herman hiện cung cấp nhiều giải pháp cảm biến dựa trên turbine và ultrasonic. Cảm biến lưu lượng Faure Herman có thể đáp ứng từ các hệ thống nhiên liệu, dầu khí và năng lượng cho tới hàng không, quốc phòng và nước.

Đối với nhu cầu thay thế thiết bị hiện hữu, việc xác định chính xác series và cấu hình quan trọng hơn việc chỉ tìm một sensor có hình dáng tương tự. Với các hệ thống mới, lựa chọn Cảm biến lưu lượng Faure Herman nên được thực hiện đồng thời với việc chọn công nghệ đo, phạm vi lưu lượng, vật liệu và kiến trúc xử lý tín hiệu.

Nhờ đó, Cảm biến lưu lượng Faure Herman có thể phối hợp chính xác với Đồng hồ đo lưu lượng Faure Herman và toàn bộ Lưu lượng kế Faure Herman, tạo thành một giải pháp đo lưu lượng đồng bộ cho dây chuyền công nghiệp.
