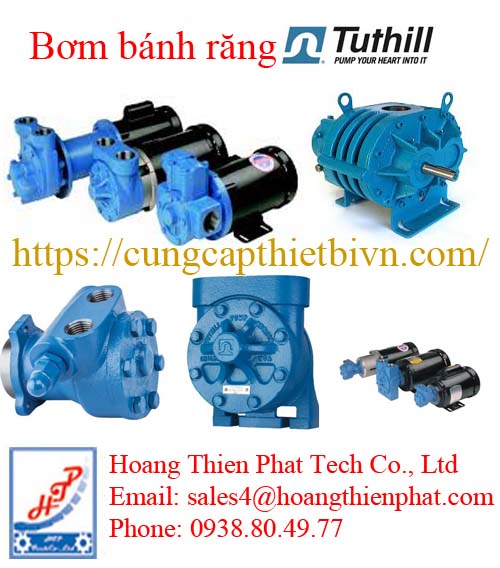

Bơm bánh răng Tuthill

Mô tả

Bơm bánh răng Tuthill

Giới thiệu về Bơm bánh răng Tuthill

Bơm bánh răng Tuthill (Tuthill Gear Pump) là dòng bơm công nghiệp do hãng Tuthill Corporation (Mỹ) sản xuất, sử dụng nguyên lý bánh răng ăn khớp để vận chuyển chất lỏng.

Bơm hoạt động dựa trên sự quay đồng bộ của cặp bánh răng (bánh chủ động và bánh bị động), tạo ra khoảng trống hút chất lỏng ở cửa vào, sau đó di chuyển theo thành bơm và đẩy ra ngoài ở cửa xả với lưu lượng ổn định.

Phân loại bơm bánh răng Tuthill

• Bơm bánh răng ngoài (External Gear Pump) – cho lưu lượng vừa và nhỏ, áp suất ổn định.

• Bơm bánh răng trong (Internal Gear Pump) – phù hợp với chất lỏng có độ nhớt cao, lưu lượng lớn.

• Bơm từ tính (Magnetic Coupled Gear Pump) – không rò rỉ, an toàn với hóa chất độc hại, đạt chuẩn ATEX.

Thông số kỹ thuật Bơm bánh răng Tuthill

Tùy theo dòng sản phẩm (L-Series, C-Series, 1000 Series, T-Series, 4200/4300 Series) mà thông số có sự khác nhau, nhưng dưới đây là các dải tiêu chuẩn cơ bản:

 Thông số kỹ thuật chính

• Lưu lượng (Capacity):

  • Từ 0,2 lít/phút đến hơn 1.000 lít/phút (tùy model).

• Áp suất làm việc (Differential Pressure):

  • Lên đến 18 bar (L-Series, C-Series, 1000 Series).

  • Lên đến 250 psi (~17 bar) cho T-Series (Magnetic Coupled).

• Áp suất hệ thống tối đa (System Pressure):

  • Tối đa 45 bar (tùy loại seal và model).

• Độ nhớt bơm được (Viscosity Range):

  • Từ 0,3 cps (chất lỏng loãng như dung môi) đến 200.000 cps (dầu đặc, polymer, mỡ).

• Nhiệt độ chất lỏng (Fluid Temperature):

  • Từ –46 °C đến +200 °C (tùy vật liệu và seal).

• Vật liệu chế tạo (Materials):

  • Thân bơm: Gang (Cast Iron), Thép (Steel), Inox (Stainless Steel).

  • Bánh răng: Thép hợp kim, Inox, Composite.

  • Phớt: Viton, PTFE, Neoprene, EPR.

• Loại trục & truyền động (Drive options):

  • Trục tang, trục then hoa, trục răng.

  • Motor AC, DC, Servo hoặc truyền động từ tính (Magnetic Drive).

• Chứng nhận (Certifications):

  • ATEX (cho môi trường dễ cháy nổ).

  • CE, UL.

Cấu tạo và nguyên lý hoạt động của Bơm bánh răng Tuthill

Bơm bánh răng Tuthill có thiết kế cơ bản gồm:

• Thân bơm (Pump Casing) – bảo vệ và định hình toàn bộ cụm bơm.

• Bánh răng chủ động và bị động (Driving & Idler Gears) – quay đồng bộ để tạo khoảng trống hút và đẩy chất lỏng.

• Trục bơm (Shaft) – truyền động từ motor đến bánh răng.

• Seal/Phớt bơm (Seal Options: Viton, PTFE, Neoprene…) – ngăn rò rỉ chất lỏng.

• Ổ trục và bạc đạn (Bearings/Bushings) – đảm bảo chuyển động chính xác, bền bỉ.

Nguyên lý hoạt động: Khi bánh răng quay, chất lỏng được hút vào khoảng trống giữa các răng, di chuyển theo chu vi thân bơm, và được đẩy ra phía cửa xả với áp suất ổn định.

Các dòng model Bơm bánh răng Tuthill phổ biến

1. Dòng L (Bơm bánh răng LubeTech)

• Kích thước nhỏ gọn, thiết kế mô-đun.

• Lưu lượng: từ vài lít/phút đến hàng trăm lít/phút.

• Ứng dụng: dầu bôi trơn, nhiên liệu, dung môi, hóa chất nhẹ.

• Mã model tiêu biểu: 00LE-C-7, 1LE-A-7, 2LEV-CC-7.

2. Bơm bánh răng dòng C

• Thiết kế chắc chắn, chịu áp lực tốt.

• Dùng trong công nghiệp hóa chất, polymer, thực phẩm.

• Người mẫu: 2C2F, 3C2EN, …

3. Dòng 4200/4300

• Bơm bánh răng công suất lớn.

• Lưu lượng cao, thích hợp ngành dầu khí, sản xuất công nghiệp nặng.

4. Dòng T (Bơm bánh răng ghép từ)

• Truyền động từ tính, không rò rỉ.

• Dùng cho hóa chất độc hại, dễ cháy nổ, môi trường cần an toàn tuyệt đối.

• Đạt tiêu chuẩn ATEX.

5. Bơm bánh răng trong dòng 1000

• Bơm bánh răng trong, chịu được nhiệt độ cao đến 200°C.

• Lý tưởng cho dầu nóng, bitumen, polymer, sáp, mỡ.

Ưu điểm nổi bật của Bơm bánh răng Tuthill

• Thiết kế bền bỉ, tuổi thọ cao.

• Chịu được nhiều loại chất lỏng có độ nhớt từ thấp đến rất cao.

• Lưu lượng ổn định, chính xác, dễ điều khiển.

• Ít bảo trì, dễ thay thế phụ tùng.

• Có nhiều dòng sản phẩm từ tiêu chuẩn đến chuyên dụng (ATEX).

Đơn vị Phân Phối  Bơm bánh răng Tuthill tại Việt Nam:

Công ty TNHH Kỹ Thuật công nghệ Hoàng Thiên Phát chuyên gia cung cấp phân phối hàng chính hãng, giá cả cạnh tranh tốt nhất các Sản phẩm của Bơm bánh răng Tuthill Tại Việt Nam.

Hàng nhập khẩu 100%  Chứng từ đầy đủ hãy liên hệ với Chúng Tôi

Hotline: Sales4: 0938.80.49.77 để được hổ trợ dịch vụ và giá ưu đãi tốt nhất.

Địa chỉ mua Bơm bánh răng Tuthill Tại Việt Nam uy tín và chất lượng: 237/49C  Phạm Văn Chiêu, phường An Hội Tây, Tp.HCM

Email: sales4@hoangthienphat.com.

Đơn vị hổ trợ tư vấn tin cậy sản phẩm Bơm bánh răng Tuthill Tại Việt Nam. Công ty TNHH Kỹ Thuật Công Nghệ Hoàng Thiên Phát.

Nới Bán sản phẩm chính hãng, CO CQ đầy đủ, tư vấn kỹ thuật, lắp đặt của Bơm bánh răng Tuthill Tại Việt Nam. Công ty TNHH Kỹ Thuật Công Nghệ Hoàng Thiên Phát.
