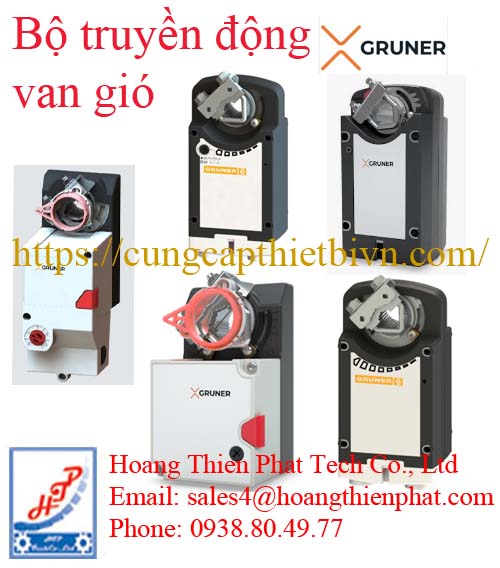

Các dòng Bộ truyền động van gió Gruner

Bộ truyền động van gió Gruner được chia theo mô-men xoắn, kiểu điều khiển và chức năng an toàn. Nhóm sản phẩm này dùng cho HVAC, AHU, FCU, phòng sạch, hút gió – cấp gió – hồi gió và hệ thống BMS. Gruner công bố các servomotor của hãng dùng cho điều khiển không khí cấp, khí thải và điều hòa, phù hợp cả môi trường nhạy như phòng thí nghiệm và phòng sạch.

Dòng 225 – Bộ truyền động van gió cỡ nhỏ

Bộ truyền động van gió Gruner Dòng Gruner 225 thường dùng cho các van gió nhỏ hoặc trung bình trong hệ thống thông gió dân dụng và công nghiệp nhẹ. Dòng này phù hợp khi cần thiết bị nhỏ gọn, dễ lắp, điều khiển đóng/mở hoặc điều khiển tuyến tính tùy mã.

Model tham khảo: 225-024T-05, UL-225-024T-070-S2.

Ứng dụng phù hợp: FCU, hộp gió nhỏ, damper nhánh, hệ thống điều hòa cục bộ.

Dòng 227 / 227C – Bộ truyền động điều khiển chính xác hơn

Bộ truyền động van gió Gruner Dòng 227 và 227C phù hợp cho các damper cần điều chỉnh góc mở ổn định hơn. Một số model hỗ trợ tín hiệu điều khiển 0–10V hoặc 2–10V, đồng thời có tín hiệu phản hồi vị trí để đưa về BMS. Datasheet dòng 227CSZ cho thấy actuator nhận tín hiệu điều khiển Y trong dải (0)2–10 VDC và có tín hiệu phản hồi U thể hiện vị trí damper 0–100%.

Model tham khảo: 227-024-10-P5, 227C-024-15, 227C-230-15.

Ứng dụng phù hợp: AHU, hệ thống cấp gió tươi, hồi gió, khu vực cần điều chỉnh lưu lượng theo tải lạnh.

Dòng 328CS / 328QS – Bộ truyền động chạy nhanh

Bộ truyền động van gió Gruner Dòng 328CS và 328QS là nhóm actuator tốc độ cao, dùng cho ứng dụng cần phản ứng nhanh khi điều kiện gió thay đổi. Gruner mô tả dòng 328CS/328QS là servomotor “super-fast running”, có thể thích ứng với điều kiện thay đổi nhanh và kiểm soát luồng khí tốc độ cao; riêng 328QS có chức năng fail-safe khi mất nguồn.

Model tham khảo: 328CS-024-02A.

Ứng dụng phù hợp: VAV, phòng sạch, phòng thí nghiệm, hệ thống cần điều chỉnh nhanh áp suất hoặc lưu lượng gió.

Dòng 341 – Bộ truyền động hồi lò xo nhỏ đến trung bình

Bộ truyền động van gió Gruner Dòng 341 là nhóm Spring Return Actuator, có lò xo hồi về vị trí an toàn khi mất điện. Datasheet model 341-024-05 mô tả thiết bị dùng để điều chỉnh damper và valve trong điều hòa – thông gió, lắp trực tiếp lên trục damper bằng kẹp và có khóa chống xoay.

Model tham khảo: 341-024-05, 341-024D-03.

Ứng dụng phù hợp: damper an toàn, hệ thống thông gió cần đóng/mở về trạng thái mặc định khi mất nguồn.

Dòng 361 – Bộ truyền động hồi lò xo công suất lớn hơn

Bộ truyền động van gió Gruner Dòng 361 cũng là Spring Return Actuator, nhưng thường dùng cho damper lớn hơn, yêu cầu mô-men cao hơn. Datasheet model 361-230-20 cho thấy khi cấp nguồn, actuator kéo damper về vị trí làm việc và nén lò xo; khi mất nguồn, actuator tự hồi về vị trí 0 bằng lực lò xo. Thiết bị cũng có bảo vệ quá tải và tự dừng khi đến điểm cuối.

Model tham khảo: 361-024-20, 361-230-20.

Ứng dụng phù hợp: AHU lớn, damper hút khói, damper gió tươi, khu vực cần fail-safe.

Dòng 363 – Bộ truyền động mô-men lớn cho damper lớn

Bộ truyền động van gió Gruner Dòng 363 là nhóm actuator mô-men lớn, thường dùng cho van gió kích thước lớn. Datasheet model 363-024-40 ghi rõ đây là rotary actuator cho damper trong HVAC, mô-men xoắn 40 Nm, thời gian chạy 150 giây/90°, điện áp 24 VAC/DC, điều khiển 2-/3-point, phù hợp damper đến khoảng 8 m².

Model tham khảo: 363-024-40, 363-230-20, 363-230-20-S2.

Ứng dụng phù hợp: AHU công suất lớn, hệ thống thông gió nhà máy, trung tâm thương mại, tầng hầm, phòng máy.

Dòng 340 – Bộ truyền động cho damper chống cháy / hút khói

Bộ truyền động van gió Gruner Dòng 340 thường dùng cho fire and smoke damper. Datasheet model 340-230-05-S2/ST01/8Fx thể hiện cơ chế hồi lò xo: khi mất nguồn, actuator hồi về vị trí 0 bằng lực lò xo và vẫn duy trì mô-men tối thiểu trên trục damper.

Ứng dụng phù hợp: damper chống cháy, damper hút khói, hệ thống PCCC, khu vực yêu cầu trạng thái an toàn khi mất điện.

Cách chọn dòng Gruner phù hợp

Nếu damper nhỏ, chỉ cần đóng/mở cơ bản, chọn 225. Nếu cần điều khiển tuyến tính và phản hồi vị trí về BMS, chọn 227 / 227C. Nếu hệ thống cần phản ứng nhanh, ưu tiên 328CS / 328QS. Nếu cần hồi về vị trí an toàn khi mất điện, chọn 341 hoặc 361. Nếu damper lớn, cần mô-men cao, chọn 363. Với damper PCCC hoặc hút khói, nên xem nhóm 340.

Từ khóa SEO: Bộ truyền động van gió Gruner, Gruner Damper Actuator, Gruner 225, Gruner 227, Gruner 328CS, Gruner 341, Gruner 361, Gruner 363, Spring Return Actuator Gruner, Gruner HVAC Actuator.

Khi nào nên thay Bộ truyền động van gió Gruner?

Bộ truyền động van gió Gruner được thiết kế để hoạt động bền bỉ trong các hệ thống HVAC, AHU, FCU và hệ thống quản lý tòa nhà (BMS). Tuy nhiên, sau nhiều năm vận hành hoặc trong điều kiện môi trường khắc nghiệt, thiết bị vẫn có thể bị suy giảm hiệu suất. Việc nhận biết đúng thời điểm thay thế sẽ giúp tránh gián đoạn hệ thống, tiết kiệm chi phí sửa chữa và đảm bảo chất lượng điều hòa không khí.

Bộ truyền động không còn đóng mở van gió chính xác

Đây là dấu hiệu phổ biến nhất cho thấy Bộ truyền động van gió Gruner cần được thay thế.

Trong quá trình vận hành, nếu damper không mở hết, đóng không kín hoặc góc quay sai lệch so với tín hiệu điều khiển, nguyên nhân có thể đến từ:

Bánh răng hộp số bị mòn.

Động cơ điện suy yếu.

Trục truyền động bị trượt.

Bộ điều khiển điện tử bị lỗi.

Nếu đã kiểm tra cơ khí của damper và tín hiệu điều khiển vẫn bình thường nhưng actuator vẫn hoạt động sai, nên thay mới để tránh ảnh hưởng đến hiệu suất của toàn bộ hệ thống HVAC.

Động cơ hoạt động nhưng van gió không di chuyển

Khi cấp nguồn vẫn nghe tiếng động cơ chạy nhưng damper không quay hoặc chỉ quay một phần, rất có thể:

Bánh răng bị gãy.

Khớp nối trục bị mòn.

Trục truyền lực bị hỏng.

Cơ cấu truyền động bên trong bị kẹt.

Trong trường hợp này, việc thay Bộ truyền động van gió Gruner thường kinh tế hơn so với sửa chữa các chi tiết cơ khí bên trong.

Actuator phát ra tiếng ồn bất thường

Một actuator hoạt động bình thường thường có độ ồn rất thấp.

Nếu xuất hiện các hiện tượng:

Tiếng rít.

Tiếng lạch cạch.

Tiếng va đập bánh răng.

Rung mạnh khi vận hành.

thì đây là dấu hiệu cho thấy hộp giảm tốc hoặc động cơ bên trong đã bị mài mòn.

Thiết bị phản hồi chậm

Sau thời gian dài sử dụng, tốc độ đóng mở có thể giảm đáng kể.

Biểu hiện:

Góc quay chậm hơn bình thường.

Không đạt đủ 90°.

Điều khiển bị trễ.

Hệ thống BMS phản hồi chậm.

Đối với hệ thống yêu cầu điều khiển lưu lượng gió chính xác như phòng sạch hoặc phòng thí nghiệm, đây là thời điểm nên thay actuator.

Không nhận tín hiệu điều khiển

Nếu nguồn cấp vẫn ổn định nhưng actuator không phản hồi tín hiệu:

ON/OFF

0–10V

2–10V

Modulating

thì bo mạch điều khiển có thể đã hỏng.

Đây là lỗi khá phổ biến sau nhiều năm hoạt động trong môi trường nhiệt độ và độ ẩm cao.

Sai tín hiệu phản hồi về BMS

Các dòng Gruner có tín hiệu phản hồi vị trí (Feedback Signal).

Nếu hệ thống BMS hiển thị:

Góc mở không đúng.

Vị trí dao động liên tục.

Mất tín hiệu Feedback.

Báo lỗi Position Error.

trong khi damper thực tế vẫn hoạt động thì cảm biến vị trí hoặc mạch phản hồi của actuator có thể đã bị hỏng.

Bộ truyền động bị nước hoặc bụi xâm nhập

Mặc dù Gruner có cấp bảo vệ IP54 hoặc IP65 (tùy model), nhưng sau nhiều năm:

Gioăng cao su lão hóa.

Vỏ nứt.

Cáp tín hiệu hở.

Hộp đấu dây bị thấm nước.

đều có thể khiến hơi ẩm xâm nhập, gây oxy hóa bo mạch và làm giảm tuổi thọ thiết bị.

Lò xo hồi (Spring Return) không còn hoạt động

Đối với dòng Spring Return, khi mất điện actuator phải tự động đưa damper về vị trí an toàn.

Nếu:

Damper không hồi.

Hồi rất chậm.

Không về hết hành trình.

thì lò xo đã suy giảm lực hoặc cơ cấu hồi bị hỏng.

Đây là lỗi cần xử lý ngay, đặc biệt trong các hệ thống hút khói và phòng cháy chữa cháy.

Thiết bị đã vận hành nhiều năm

Trong môi trường HVAC công nghiệp, actuator thường hoạt động liên tục.

Nếu thiết bị đã sử dụng từ 10–15 năm, nên đánh giá tổng thể và cân nhắc thay mới, nhất là khi:

Tần suất đóng mở cao.

Hoạt động 24/7.

Làm việc trong môi trường nhiều bụi hoặc độ ẩm cao.

Việc thay thế chủ động giúp giảm nguy cơ dừng hệ thống ngoài kế hoạch.

Không còn đáp ứng yêu cầu của hệ thống BMS

Nhiều hệ thống hiện đại yêu cầu actuator hỗ trợ:

Modulating 0–10V.

2–10V.

BACnet.

Modbus.

Tín hiệu phản hồi vị trí.

Nếu actuator đời cũ chỉ hỗ trợ ON/OFF, việc nâng cấp lên Bộ truyền động van gió Gruner thế hệ mới sẽ giúp tăng khả năng điều khiển, tiết kiệm năng lượng và tích hợp tốt hơn với hệ thống quản lý tòa nhà.

Lựa chọn đúng model khi thay thế

Khi thay Bộ truyền động van gió Gruner, cần kiểm tra các thông số sau:

Mô-men xoắn (Nm).

Điện áp cấp (24VAC/DC hoặc 230VAC).

Góc quay (thường 90°).

Tín hiệu điều khiển (ON/OFF, 3-point, 0–10V, 2–10V).

Có hoặc không có lò xo hồi (Spring Return).

Kích thước trục damper.

Cấp bảo vệ IP.

Thời gian đóng/mở.

Khả năng tương thích với hệ thống BMS.

Việc lựa chọn đúng model giúp đảm bảo hiệu suất vận hành và kéo dài tuổi thọ của toàn bộ hệ thống HVAC.
